| Tên thương hiệu: | Hongce |
| Số mẫu: | HJ118 |
| MOQ: | 1 bộ |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ mỗi tháng |

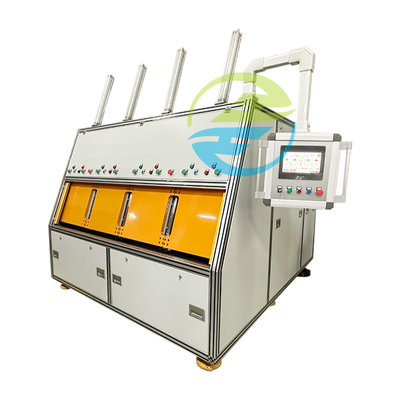

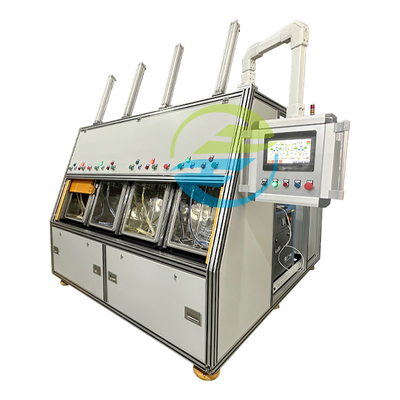

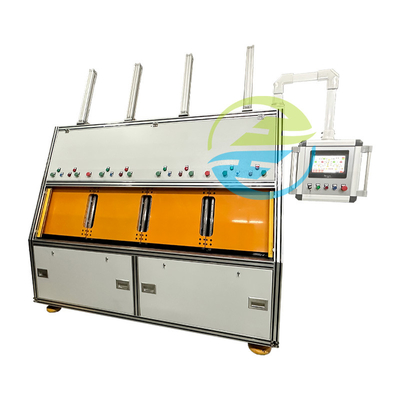

Bốn phòng hệ thống phát hiện rò rỉ hydro và nitơ cho máy nén điều hòa không khí ô tô
Hệ thống phát hiện rò rỉ nitơ hydro bốn bể là một thiết bị được sử dụng để phát hiện rò rỉ khí trong các bộ phận ô tô hoặc thiết bị khác.Nó thường bao gồm bốn hộp thử kín và các thiết bị phát hiện tương ứngKhi sử dụng, đặt các bộ phận được kiểm tra vào hộp thử nghiệm, và sau đó phát hiện xem có rò rỉ khí không bằng cách tiêm hỗn hợp khí hydro và nitơ.
Hệ thống phát hiện rò rỉ này sử dụng hỗn hợp khí hydro và khí nitơ làm môi trường phát hiện vì hydro cực kỳ thấm, giúp dễ dàng phát hiện rò rỉ nhỏ.Khí trong buồng thử nghiệm sẽ tương tác với điểm rò rỉ trên bề mặt của thành phần được thử nghiệm, và nếu có rò rỉ, khí sẽ được phát hiện bởi thiết bị phát hiện.
Theo nguyên tắc phát hiện rò rỉ cơ bản của hydro và nitơ, hydro và nitơ được sử dụng như khí chỉ dấu để lấp đầy mảnh làm việc trong buồng chân không.máy dò rò rỉ hydro và nitơ có thể nhanh chóng và chính xác xác xác định tình hình rò rỉ của mảnh làm việc với độ chính xác cao.
Pcác thước đo
| Mô hình | HJ118 |
| Phần làm việc được kiểm tra | Máy nén điều hòa không khí ô tô |
| Kích thước của buồng chân không | 400mm dài * 450mm cao * 300mm sâu |
| Số lượng buồng chân không | 4 mảnh (mỗi khoang có thể chứa tối đa 2 mảnh làm việc, với 4 ống bên trong) |
| Khí phát hiện rò rỉ mịn | Hydrogen và nitơ |
| Chỉ báo áp suất rò rỉ hydro và nitơ | 3.0Mpa (có thể điều chỉnh xuống) |
| Tỷ lệ rò rỉ báo động | 8g/năm (tỷ lệ rò rỉ báo động có thể điều chỉnh) |
| Thời gian chu kỳ | 180 buồng/giờ |
| Cảnh báo bảo trì thiết bị | Hiển thị tần suất sử dụng phụ kiện chính trên màn hình cảm ứng và nhắc nhở người dùng về thời điểm thay thế các bộ phận |
| Thời gian chạy | Phải có khả năng làm việc liên tục trong 24 giờ và đảm bảo sự ổn định của tự kiểm tra |
Quá trình làm việc
1. Lắp đặt và đóng hộp chân không:
Người vận hành đặt phần làm việc vào buồng chân không, kết nối giao diện phần làm việc với đầu nối nhanh bên trong buồng chân không và nhấn nút khởi động.
B. Tự động đóng buồng chân không và chu kỳ phát hiện bắt đầu ngay lập tức.
Lưu ý: Bảo vệ lưới được lắp đặt ở cả hai bên của buồng chân không.đảm bảo rằng không có vật thể cản trở chuyển động của buồng chân không trong khu vực đóng.
2. Xả hút bụi trong buồng chân không và xả hút bụi trên mảnh:
a. Tự động hút bụi trong buồng chân không cho đến khi mức chân không bên trong đạt được áp suất mở thiết lập.
Đồng thời, tự động hút bụi phần làm việc cho đến khi mức chân không bên trong phần làm việc đạt đến giá trị chân không được đặt.
3. workpiece thủy khí đầy nitơ, rò rỉ trung bình, và phát hiện rò rỉ mỏng
a. Tự động lấp đầy phần làm việc với khí hydro và nitơ ở áp suất đặt cho đến khi áp suất bên trong phần làm việc đạt đến giá trị đặt.
b. Khám phá rò rỉ trung bình: Sau khi hoàn thành việc lấp đầy hydro và nitơ, mảnh làm việc tự động được duy trì dưới áp suất,và liệu có rò rỉ trung bình được xác định dựa trên giá trị giảm áp suất bên trong mảnh làm việc:
Nếu giá trị giảm áp suất bên trong mảnh làm việc vượt quá phạm vi đặt, quá trình phát hiện rò rỉ sẽ được chấm dứt, và giao diện hoạt động sẽ chỉ ra rò rỉ trung bình và phục hồi khí.
c. Sau khi hoàn thành rò rỉ trung bình, thực hiện đánh giá rò rỉ vi mô:
Nếu máy dò rò rỉ phát hiện ra tín hiệu hydro và nitơ vượt quá giá trị được thiết lập trong buồng chân không, nó cho thấy có rò rỉ tinh khiết trong mảnh làm việc,và một tín hiệu chỉ ra rò rỉ mịn được cung cấp trên giao diện hoạt động.
Nếu máy dò rò rỉ không phát hiện tín hiệu hydro và nitơ vượt quá giá trị được thiết lập trong buồng chân không, nó cho thấy mảnh làm việc đã vượt qua kiểm tra,và một tín hiệu đủ điều kiện được cung cấp trên giao diện hoạt động.
4. Ống chân không bơm
a. Tự động lấp đầy buồng chân không bằng khí quyển.
b. Đồng thời, hydro và nitơ bên trong mảnh bị lấy lại tự động.
5. Xả mảnh làm việc
a. Nếu thử nghiệm được phê duyệt:
Cánh cửa buồng chân không tự động mở. Người vận hành tách khớp bên trong buồng khỏi giao diện đồ làm việc.
b. Nếu thử không thành công:
Nhấn nút xác nhận bằng tay và cửa buồng chân không sẽ tự động mở.
c. Nếu báo động xảy ra trong quá trình phát hiện:
Bấm bằng tay nút xác nhận. Cửa buồng chân không tự động mở. Bấm thông báo lỗi trên màn hình cảm ứng để xóa trạng thái báo động, và sau đó thử lại phần làm việc.
Lưu ý: Đối với phân loại các sản phẩm với rò rỉ phát hiện: 1. lấy ra một mảnh làm việc và để lại một mảnh làm việc. 2. tiếp tục thử nghiệm một mảnh làm việc còn lại trong buồng theo phương pháp hoạt động bình thường.Chu kỳ này tiếp tục cho đến khi một mảnh làm việc rò rỉ cụ thể được phát hiện.
