Thông tin chi tiết sản phẩm:
Thanh toán:
|
Đầu dò Helium: | Agilent / Leybold / Inficon | Tỷ lệ phát hiện rò rỉ: | 1,05E-6Pa.m3 / giây |
---|---|---|---|
Chu kỳ kiểm tra: | 15s / pc | Helium Recovery Rate: | ≥95% |
Điểm nổi bật: | phát hiện rò rỉ helium,kiểm tra rò rỉ heli |

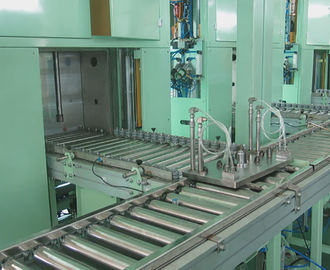

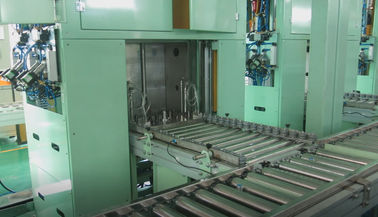

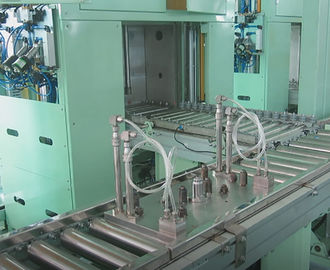

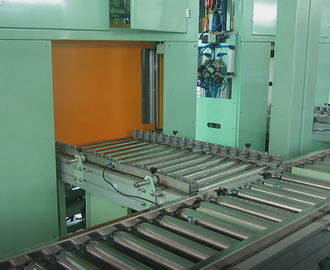

Tự động chân không buồng Helium rò rỉ phát hiện dòng cho ô tô điều hòa không khí linh kiện
Hệ thống được tự động hóa cao. Ngoại trừ các phôi gia công xếp dỡ, các bước khác được tự động điều khiển và vận hành bởi hệ thống, bao gồm:
tự động kẹp và hàn các phôi gia công, hút bụi phôi gia công, xử lý phát hiện rò rỉ tổng, phân loại các sản phẩm OK / NG sau khi phát hiện rò rỉ tổng, và nạp heli vào phôi;
tự động chuyển phôi vào buồng chân không, xử lý phát hiện rò rỉ tốt, và tự động phân biệt kết quả kiểm tra;
phân loại các sản phẩm OK / NG sau khi phát hiện rò rỉ tốt;
tự động thu hồi khí helium.
Do đó, chỉ cần một toán tử cho toàn bộ quá trình.
Các chỉ số kỹ thuật cơ bản:
Thử nghiệm phôi | Linh kiện ô tô / điều hòa không khí |
Phôi phôi | Tùy chỉnh theo của khách hàng phôi, đồ đạc khác nhau để phù hợp với sản phẩm khác nhau |
Quy trình hoạt động | 1. Tải phôi (thủ công) 2. Kẹp, đóng dấu, hút chân không, phát hiện rò rỉ tổng, sắp xếp các sản phẩm OK / NG sau khi phát hiện rò rỉ tổng, điền heli vào phôi (tự động) 3. Phát hiện rò rỉ tốt (bốn trạm, tự động), sắp xếp phôi OK / NG sau khi phát hiện rò rỉ tốt (tự động) 4. Phục hồi helium (tự động, tùy chọn), phát hành vật cố phôi (tự động) 5. Tháo dỡ phôi (thủ công) |
Chân không Chambers | Số lượng có thể được tùy chỉnh, mỗi buồng có thể phát hiện một phôi |
Tracer Gas | Helium |
Pre-chân không của phôi | ≤500 Pa |
Áp lực cho Fine Leak Test | 1,5 MPa, có thể điều chỉnh hướng xuống (hoặc cusotmized theo yêu cầu kiểm tra của khách hàng) |
Áp lực cho tổng kiểm tra rò rỉ | 1,2 ~ 2,5 MPa (hoặc cusotmized theo yêu cầu kiểm tra của khách hàng) |
Từ chối điểm | 2g / a (R134a) bằng 1,05E -6 Pa.m3 / giây. (hoặc cusotmized theo yêu cầu kiểm tra của khách hàng) |
Chu kỳ kiểm tra | 15s / pc (hoặc cusotmized theo yêu cầu kiểm tra của khách hàng) |
Helium Recovery (Tùy chọn) | Hệ thống tái chế tự động, tỷ lệ thu hồi heli≥95% |
Chức năng cơ bản:
Nhà điều hành đặt phôi gia công vào thiết bị và hệ thống có thể hoàn thành toàn bộ chương trình niêm phong, hút bụi, phát hiện rò rỉ tổng, phân loại phôi OK / NG sau khi phát hiện rò rỉ, và đổ heli vào phôi bên ngoài buồng chân không; phát hiện rò rỉ tốt của phôi trong buồng chân không, phân loại phôi OK / NG sau khi phát hiện rò rỉ tốt; phục hồi heli, phôi gia công. Chu trình sản xuất nhanh và độ chính xác phát hiện rò rỉ cao.
Cấu hình chính:
Cấu hình chính của thiết bị sử dụng một loạt các thành phần công nghiệp thương hiệu nhập khẩu và có thể cung cấp bảo vệ đầy đủ từ chất lượng của các thành phần đến độ tin cậy tổng thể của thiết bị. Các vật liệu của các bộ phận cơ khí được làm bằng vật liệu tuyệt vời, và công nghệ chế biến cao cấp đảm bảo độ tin cậy của thiết bị.
Tên | Nhãn hiệu |
Khung thiết bị | HongCe |
Chân không Chambers | HongCe |
Đồ đạc phôi | HongCe |
Bơm hút chân không | AGILENT / LEYBOLD (TÙY CHỌN) |
Máy đo chân không | AGILENT / LEYBOLD / INFICON (TÙY CHỌN) |
Máy phát hiện rò rỉ | AGILENT / LEYBOLD / INFICON (TÙY CHỌN) |
Van điện từ | FESTO |
Cảm biến áp suất | DRUCK |
Hình trụ | SMC |
Helium phục hồi và thúc đẩy thiết bị | HongCe |
PLC | OMRON |
10 ″ Màn hình cảm ứng | OMRON |
Thành phần điện tử | FUJI, SCHNEIDER, MITSUBISHI và v.v. |
Ống và phụ kiện | Sản xuất tại Trung Quốc |
Lỗ rò rỉ thiết bị | HongCe |
Lỗ rò rỉ hiệu chuẩn hệ thống | HongCe |
