Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Hongce |
Chứng nhận: | Calibration Certificate(cost additional) |
Số mô hình: | HJ118 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | ván ép |
Thời gian giao hàng: | 90 ngày làm việc |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 1 bộ mỗi tháng |
Tên sản phẩm: | Bốn thùng chứa hệ thống phát hiện rò rỉ hydro và nitơ | Sản phẩm thử nghiệm: | Máy nén điều hòa ô tô |
---|---|---|---|
Kích thước container rỗng: | Dài 400mm* Cao 450mm* sâu 300mm | màu sắc xuất hiện: | Xanh lam và xám |
Khí ga: | 5% hydro và 95% nitơ | Yêu cầu năng lượng: | Nguồn điện xoay chiều 220V |
Điểm nổi bật: | Hệ Thống Phát Hiện Rò Rỉ Hydro Và Nitơ,Hệ Thống Phát Hiện Rò Rỉ Nitơ Bốn Phòng |

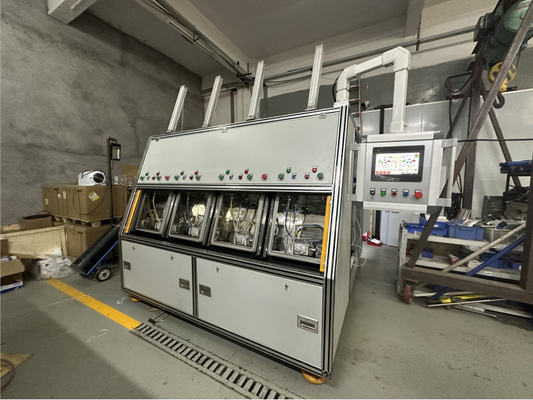

Máy nén điều hòa không khí ô tô Bốn buồng Hệ thống phát hiện rò rỉ hydro và nitơ
Hệ thống phát hiện rò rỉ khí nitơ hydro bốn bể là một thiết bị được sử dụng để phát hiện rò rỉ khí trong các bộ phận ô tô hoặc các thiết bị khác.Nó thường bao gồm bốn hộp kiểm tra kín và các thiết bị phát hiện tương ứng.Khi sử dụng, đặt các bộ phận cần kiểm tra vào hộp kiểm tra, sau đó phát hiện xem có rò rỉ khí hay không bằng cách bơm hỗn hợp khí hydro và nitơ.
Hệ thống phát hiện rò rỉ này sử dụng hỗn hợp khí hydro và nitơ làm môi trường phát hiện vì hydro cực kỳ dễ thấm, giúp phát hiện các rò rỉ nhỏ dễ dàng hơn.Khí trong buồng thử sẽ tương tác với điểm rò rỉ trên bề mặt linh kiện cần kiểm tra, nếu có rò rỉ khí sẽ được thiết bị dò tìm phát hiện.
Theo nguyên tắc phát hiện rò rỉ cơ bản của hydro và nitơ, hydro và nitơ được sử dụng làm khí đánh dấu để lấp đầy phôi trong buồng chân không.Sau đó, máy dò rò rỉ hydro và nitơ có thể xác định nhanh chóng và chính xác tình trạng rò rỉ của phôi với độ chính xác cao.
Quá trình làm việc
1. Lắp đặt phôi và đóng hộp hút chân không:
Một.Người vận hành đặt phôi vào buồng chân không, kết nối giao diện phôi với đầu nối nhanh bên trong buồng chân không và nhấn nút khởi động.
b.Tự động đóng buồng chân không và chu kỳ phát hiện bắt đầu ngay lập tức.
Lưu ý: Bộ phận bảo vệ cách tử được lắp đặt ở cả hai bên của buồng chân không.Khi đóng cửa buồng chân không, đảm bảo rằng không có vật cản trở chuyển động của buồng chân không trong khu vực đóng.
2. Hút chân không buồng và hút phôi:
Một.Tự động hút chân không buồng chân không cho đến khi mức chân không bên trong đạt đến áp suất mở đã đặt.
b.Đồng thời, tự động hút chân không phôi cho đến khi mức chân không bên trong phôi đạt đến giá trị chân không đã đặt.
3. Phôi làm đầy nitơ hydro, rò rỉ trung bình và phát hiện rò rỉ tốt
Một.Tự động lấp đầy phôi bằng khí hydro và nitơ ở áp suất đã đặt cho đến khi áp suất bên trong phôi đạt đến giá trị đã đặt.
b.Phát hiện rò rỉ trung bình: Sau khi hoàn thành quá trình nạp hydro và nitơ, phôi được tự động duy trì dưới áp suất và liệu có rò rỉ trung bình hay không được xác định dựa trên giá trị giảm áp suất bên trong phôi:
Nếu giá trị giảm áp suất bên trong phôi vượt quá phạm vi đã đặt, quá trình phát hiện rò rỉ sẽ bị chấm dứt và giao diện vận hành sẽ chỉ ra rò rỉ trung bình và thu hồi khí.
c.Sau khi hoàn thành rò rỉ trung bình, thực hiện đánh giá rò rỉ vi mô:
Nếu bộ phát hiện rò rỉ phát hiện tín hiệu hydro và nitơ vượt quá giá trị đã đặt trong buồng chân không, điều đó cho thấy có sự rò rỉ nhỏ trong phôi và tín hiệu chỉ báo rò rỉ nhỏ được cung cấp trên giao diện vận hành.
Nếu bộ phát hiện rò rỉ không phát hiện tín hiệu hydro và nitơ vượt quá giá trị đã đặt trong buồng chân không, điều đó cho thấy phôi đã qua kiểm tra và tín hiệu đủ điều kiện được cung cấp trên giao diện vận hành.
4. Lạm phát buồng chân không
Một.Tự động lấp đầy buồng chân không bằng khí quyển.
b.Đồng thời, hydro và nitơ bên trong phôi được tự động thu hồi.
5. Bốc dỡ phôi
Một.Nếu kiểm tra đủ điều kiện:
Cửa buồng chân không tự động mở.Người vận hành tháo khớp bên trong buồng ra khỏi giao diện phôi.
b.Nếu thử nghiệm thất bại:
Nhấn nút xác nhận bằng tay và cửa buồng chân không sẽ tự động mở.Người vận hành nhả khớp bên trong hộp khỏi giao diện phôi.
c.Nếu báo động xảy ra trong quá trình phát hiện:
Nhấn thủ công nút xác nhận.Cửa buồng chân không tự động mở.Nhấn lời nhắc thông báo lỗi trên màn hình cảm ứng để xóa trạng thái cảnh báo, sau đó kiểm tra lại phôi.
Lưu ý: Để phân loại các sản phẩm có phát hiện rò rỉ: 1. Lấy một phôi ra và để lại một phôi.2. Tiếp tục kiểm tra một phôi còn lại trong buồng theo phương pháp vận hành bình thường.Chu kỳ này tiếp tục cho đến khi phát hiện phôi gia công bị rò rỉ cụ thể.
Pthông số
Người mẫu | HJ118 |
Phôi cần kiểm tra | Máy nén điều hòa ô tô |
Kích thước buồng chân không | Dài 400mm * Cao 450mm * Sâu 300mm |
Số buồng chân không | 4 miếng (mỗi ngăn có thể chứa tối đa 2 phôi, bên trong có 4 ống) |
Khí phát hiện rò rỉ tốt | hydro và nitơ |
Chỉ báo áp suất rò rỉ hydro và nitơ | 3.0Mpa (có thể điều chỉnh xuống dưới) |
Tỷ lệ rò rỉ báo động | 8g/năm (tỷ lệ rò rỉ báo động có thể điều chỉnh) |
Thời gian chu kỳ | 180 buồng/giờ |
Báo động bảo trì thiết bị | Hiển thị tần suất sử dụng của các phụ kiện chính trên màn hình cảm ứng và nhắc nhở người dùng về thời điểm thay thế các bộ phận |
thời gian chạy | Phải có khả năng làm việc liên tục trong 24 giờ và đảm bảo tính ổn định của quá trình tự kiểm tra |
