| Tên thương hiệu: | HongCe |
| Số mẫu: | HT-I02 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
Đầu dò thử nghiệm khớp nối IEC62368 / Chiều dài ngón tay 80mm Đường kính 12mm
Tiêu chuẩn: Phù hợp với IEC 62368-1: 2018 điều 5.3.2, T.3 và Hình V.2, IEC61032 hình 2 đầu dò thử nghiệm B, IEC950 Hình2A, IEC884, IEC335, UL507, EN60529 hình 1, UL1278 hình 8.4 và v.v.
Mô tả tiêu chuẩn:Kiểm tra đầu dò ngón tay
IEC62368-1
T.3 Kiểm tra lực ổn định, 30 NKiểm tra đầu dò ngón tay
Thử nghiệm được tiến hành bằng phiên bản thẳng không liền kề của đầu dò thử nghiệm áp dụng của Hình V.1 hoặc Hình V.2, được đặt với lực 30 N ± 3 N trong thời gian ngắn khoảng 5 s.
Ứng dụng: Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.Kiểm tra đầu dò ngón tay
Mẫu thử nghiệm: Thiết bị công nghệ âm thanh / video, thông tin và truyền thông.
Đặc tính: Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người.Nó có hai khớp di chuyển được, có thể cong 90 °.Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).
Thông số(mm):
| Mô hình | HT-I02 | HT-I02T |
| Tên | Ngón tay kiểm tra tiêu chuẩn | Dùng ngón tay kiểm tra tiêu chuẩn |
| Phần 1 | 30 ± 0,2 | 30 ± 0,2 |
| Phần 2 | 60 ± 0,2 | 60 ± 0,2 |
| Chiều dài ngón tay | 80 ± 0,2 | 80 ± 0,2 |
| Đầu ngón tay vào vách ngăn | 180 ± 0,2 | 180 ± 0,2 |
| Hình trụ | R2 ± 0,05 | R2 ± 0,05 |
| Hình cầu | R4 ± 0,05 | R4 ± 0,05 |
| Góc cắt vát đầu ngón tay | 37o 0-10 ′ | 37o 0-10 ′ |
| Côn đầu ngón tay | 14 o 0-10 ′ | 14 o 0-10 ′ |
| Kiểm tra đường kính ngón tay | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Đường kính phần AA | Ф50 | Ф50 |
| Chiều rộng phần AA | 20 ± 0,2 | 20 ± 0,2 |
| Đường kính vách ngăn | Ф75 ± 0,2 | Ф75 ± 0,2 |
| Độ dày vách ngăn | 5 ± 0,5 | 5 ± 0,5 |
| Lực lượng | ---- | Với lực 10N, 20N, 30N |

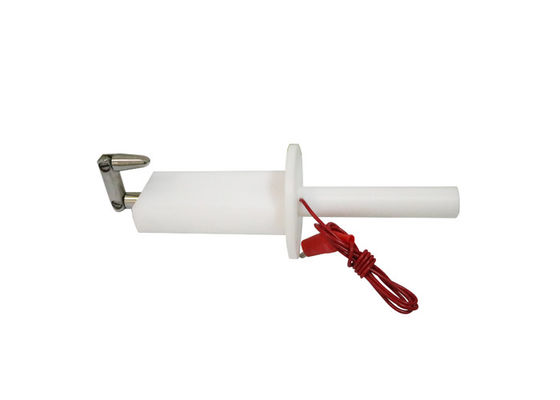

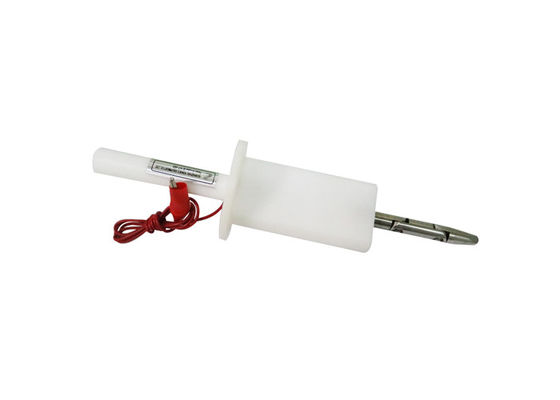

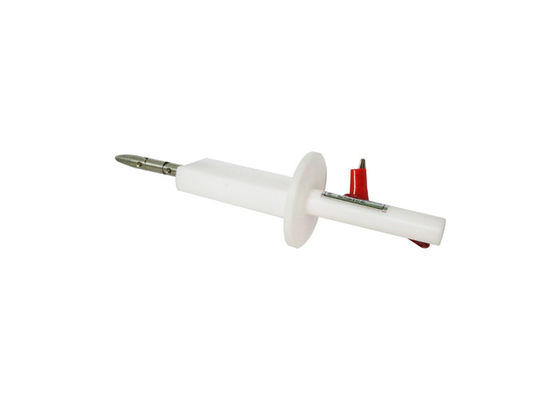

Hình ảnh để tham khảo:
