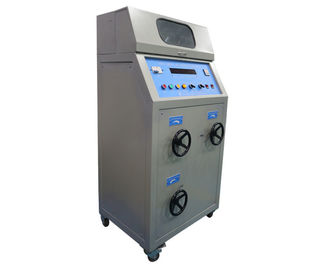

Cao hiện tại Arc Ignition Tester
HAI-1
Giới thiệu sản phẩm
Thiết bị này phù hợp với các yêu cầu tiêu chuẩn của UL 746A, UL746C, UL 498 khoản 114, IEC 60950-1, BS EN 60950-1, BS 7002, vv. Nó phù hợp cho thử nghiệm chống va đập của vật liệu của các sản phẩm điện và điện tử, hộ gia đình thiết bị và vv Nguyên tắc làm việc là mô phỏng sự rò rỉ điện trên chất cách điện có thể gây ra giữa các cực khác nhau của các bộ phận sống hoặc giữa các bộ phận trực tiếp và các bộ phận kim loại nối đất. Nó được sử dụng để đo lường và đánh giá hiệu suất kháng hồ quang của chất cách điện theo điện áp quy định.
Thử nghiệm đánh lửa hồ quang hiện tại cao thông qua các điện cực kép. Với hệ số công suất (33A) và hệ số công suất (COSφ0.5) cụ thể, theo một tốc độ tấn công hồ quang nhất định (254mm / s) và tần số lặp lại (40 lần / phút), liên tục tấn công lên tới 200 lần trên bề mặt mẫu. Hiệu suất đánh lửa hồ quang lớn (HAI) có thể được đánh giá theo mẫu có thể được đốt cháy hay không.
Các thông số kỹ thuật
| Điện cực | Ф3.5mm 30 ° Đồng (tĩnh) điện cực Ф3.0mm 60 ° Thép không gỉ (Năng động) điện cực |
| Arc strike current | 33A |
| Điện áp tấn công vòng cung | 220-240V |
| Tốc độ chạy điện cực | 254mm / s ± 25mm / s |
| Arc tần số tấn công | 40 lần / phút |
| Hệ số công suất | COSφ0.5 |
| Thời gian kiểm tra | 0-9999 lần |
| Điện áp làm việc | 220VAC / 60Hz, 15kVA |
Các bước hoạt động:

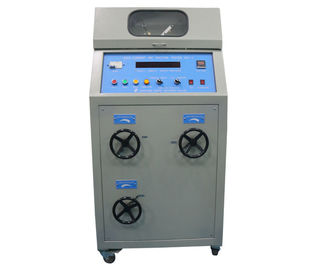

1. chức năng của bảng điều khiển
POWER: Bật công tắc nguồn và thiết bị được bật nguồn.
2.STOP / START: Để dừng hoặc bắt đầu kiểm tra hoặc gỡ lỗi.
RESET: Xóa giá trị hiện tại của thời gian thử nghiệm.
HOÀN THÀNH: Các báo động âm thanh và ánh sáng sẽ được đưa ra sau khi hoàn thành kiểm tra.
TỰ ĐỘNG: Chạy thử nghiệm tự động
MANUAL: Khi chọn chế độ thủ công, động cơ có thể bắt đầu hoạt động ngay cả khi nhà điều hành không nhấn nút khởi động, nó thuận tiện cho việc gỡ lỗi.
KIỂM TRA: Chọn chế độ này, thiết bị sẽ xử lý kiểm tra bình thường sau khi gỡ lỗi.
DEBUGGING: Ở chế độ [AUTOMATIC], nhấn nút [START], xoay từ từ các núm xoay để điều chỉnh dòng điện và điện áp, cho đến khi dòng điện hoạt động đạt 33A (220V-240V) và hệ số công suất được điều chỉnh thành 0,50.
3. Cài đặt mẫu thử

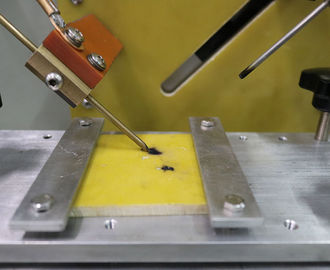

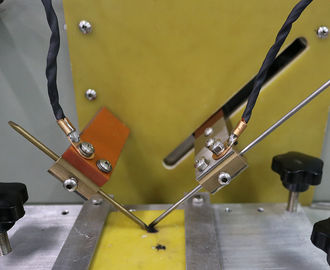

4. Như được hiển thị bên dưới, khi nguồn bị tắt, hãy sửa mẫu 130 mm x 13 mm x (2 ~ 12) mm sang khuôn, điều chỉnh vị trí của điện cực sao cho hai điện cực ở một góc 45 ° và tiếp xúc tốt. Chiều cao của mẫu có thể được điều chỉnh bằng cách điều chỉnh ba bu lông mận.
Khi lắp đặt các điện cực, phải sửa các ốc vít siết chặt trên các thiết bị điện cực, hoặc các điện cực sẽ rơi ra.
