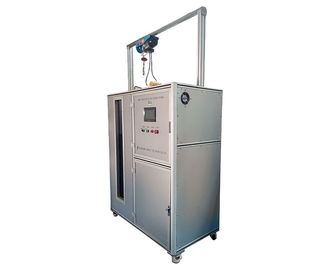

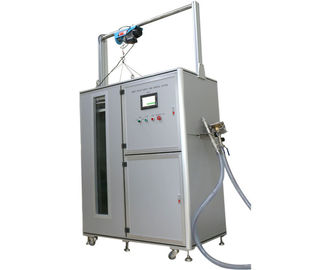

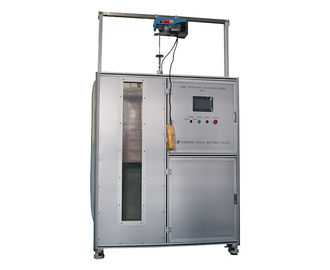

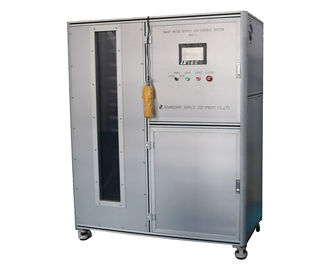

Thiết bị kiểm tra IEC 60529 Kiểm tra thông minh IPX7

Hệ thống cấp và quản lý nước thông minh HH0805

Sự miêu tả:

Điều này được sử dụng để kiểm tra IPX7, nó cũng cung cấp nước và điện tự động kiểm soát cho IPX1 ~ 6 thử nghiệm chống thấm.

Xác nhận tiêu chuẩn:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 và vân vân.

Mẫu thử nghiệm: Thiết bị kiểm tra có chức năng chống nước, chẳng hạn như thiết bị điện tử, đèn, tủ điện, linh kiện điện, xe hơi, xe máy, sản phẩm điện (như ô tô, tất cả các loại thiết bị chuyển mạch, động cơ vi mô, vv).

Đặc tính:

Tích hợp bể chứa nước và tủ điều khiển.

Các thông số kỹ thuật:

1. Thích hợp cho nước IPX1-6 chống nước và nước nhỏ giọt, thử nghiệm ngâm nước IPX7 và kiểm soát tự động của toàn bộ hệ thống kiểm tra không thấm nước;

2. Phương pháp cấp nước: cấp nước liên tục, cung cấp nước liên tục, cấp nước áp suất không đổi

3. Quy trình kiểm soát cấp nước: Sau khi người sử dụng cài đặt lại giá trị dòng chảy nước và giá trị áp suất nước trên màn hình cảm ứng, đồng hồ đo điện tử hoặc máy đo áp suất kỹ thuật số theo thời gian thực theo dõi các giá trị hiện tại, đọc các giá trị vào PLC thông qua việc chuyển đổi dữ liệu, Tốc độ quay của bơm thông qua bộ biến tần.

4. Có dòng chảy lớn và dòng chảy nhỏ theo hai cách cung cấp nước.

5. Nguồn cấp nước lớn:

(A) Nó được áp dụng cho IPX5 ~ IPX6 thử nghiệm phun nước mạnh và phun nước của IPX8

(B) Khoảng lưu lượng: 10 ~ 100L / phút

(C) Độ chính xác lưu lượng: ± 0.5L / phút

(D) Lưu lượng kế: Lưu lượng kế tuabin

(E) Bơm nước: Bơm ly tâm bằng thép không gỉ

6. Cấp nước nhỏ:

(A) áp dụng đối với kiểm tra không thấm nước IPX1, IPX2, IPX3, IPX4 và UL

(B) Khoảng lưu lượng: 1 ~ 10L / phút

(C) Độ chính xác lưu lượng: ± 0.5L / phút

Lưu lượng kế: Lưu lượng kế tuabin

(D) Bơm nước: Bơm ly tâm bằng thép không gỉ

(E) Phạm vi áp suất: 0.1-3Kg / cm²;

(F) Hiển thị áp suất kỹ thuật số: Sử dụng máy đo áp lực kỹ thuật số;

7. Bể chứa nước:

(A) Nó được áp dụng để lưu trữ nước của IPX5 ~ IPX6 thử nghiệm phun nước mạnh, phun nước của IPX8, IPX7 ngâm

(B) Khối lượng: 500L

(C) Kích thước: L600mmXW660mmXH1400mm

(D) Cửa sổ quan sát: cửa sổ kính cường lực

(E) Khung cửa sổ quan sát: W200mmXH1250mm

(F) Đo độ sâu: thép không gỉ

(G) Chiều cao chiều sâu đo: 1300mm, độ chính xác 1mm

(H) Kiểm soát mức chất lỏng: công tắc phao + ống tràn

8. Phòng kiểm soát:

(A) Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử

(B) Cài đặt lưu lượng: đặt trên màn hình cảm ứng

(C) Phát hiện nhiệt độ: PID

(D) Bộ điều khiển: Mitsubishi PLC

(E) Giao diện thân thiện: 7 inch, màn hình cảm ứng màu

(F) Chức năng điều khiển: cung cấp nước liên tục, cung cấp nước liên tục áp lực, điều khiển chuyển động thả mưa theo chiều dọc, điều khiển chuyển động mưa dao động, điều khiển chuyển động bảng xoay và kiểm soát thời gian kiểm tra.

(G) Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch.

9. Đường ống cung cấp nước: cung cấp nước cho thiết bị này bằng ống PVC, được gán cho từng thiết bị theo cách bố trí và điều khiển bởi van điện từ.

10. Lắp van xả vào đường ống cấp nước, nó sẽ tự động xả nước sau khi kiểm tra xong.

11. Bộ lọc: vỏ bằng thép không rỉ, bộ lọc tinh thể.

12. Vật liệu thân máy: hợp kim nhôm.

13. Kích thước ngoại hình (WXDXH): 1400X750X1600mm.
