| Điều khiển: | PLC PLC | Màn hình hiển thị: | Màn hình cảm ứng 7 inch |
|---|---|---|---|
| Ga tàu: | Có thể được tùy chỉnh | Tải: | 0 ~ 250V / 5KW |
| Kiểm tra tốc độ: | ≥10 freq / phút | ||
| Điểm nổi bật: | iec testing equipment,laboratory test equipment |
||
Thông tư Saw Switch Độ bền và Thời gian phục hồi thấp hơn Thời gian phục hồi Thiết bị kiểm tra tích hợp CSG-2
Tiêu chuẩn: EN 60745-2-5: 2010 Phụ lục M21.18, Phụ lục M21.18.301, Phụ lục M21.203, Phụ lục M21.301, hình M.301, IEC60745-2-5: 2003 Phụ lục BB.20.102, EN 60745- Khoản 2-5: 2010 khoản 17.101 và khoản 19.102.3.
Ứng dụng: Nó được sử dụng để kiểm tra hiệu suất chuyển đổi cưa đĩa tròn và độ bền của vòng bi thấp hơn và thời gian phục hồi.
Mẫu thử: Cưa đĩa

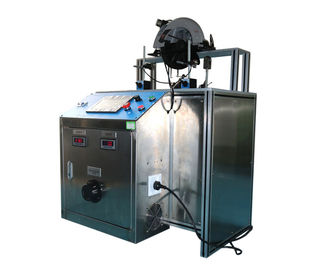

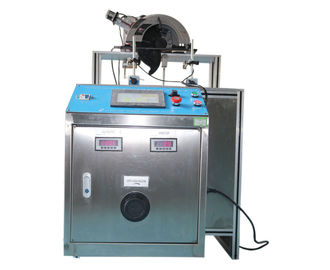

Tính năng: Thiết bị này bao gồm hai phần, hệ thống cơ khí và hệ thống điều khiển điện.

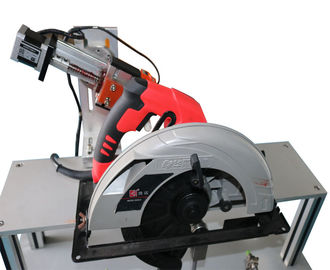

Hệ thống cơ học là bàn cho máy cưa vòng. Có một bộ chuyển mạch và ổ cắm mẫu trên bàn, người vận hành có thể đẩy công tắc bật hoặc tắt nguồn điện tải đến mẫu thử nghiệm; Các kích cỡ khác nhau của cưa vòng có thể được đặt và cố định trên bàn; Trên bàn, thiết bị khóa khóa máy cưa vòng cầm tay ở vị trí "bật"; Lưỡi dao có thể kéo dài đến dưới cùng của bảng thông qua các rãnh giữa; Trên bàn bên dưới lưỡi dao, có một máy gác bảo vệ thấp hơn và hai bộ cảm biến vị trí, có thể lái ổ bảo vệ thấp hơn của cưa đĩa tròn được mở hoặc đóng.

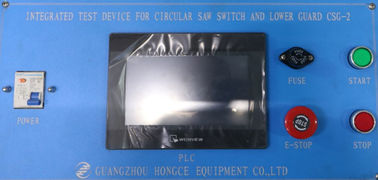

Hệ thống điều khiển điện bao gồm cung cấp điện tải, MITSUBISHI PLC, màn hình cảm ứng 7 inch và vv Có thể đạt được hoạt động bằng tay và hoạt động tự động.
Kiểm soát thủ công:
Người điều khiển có thể tự di chuyển gậy bảo vệ thấp hơn bằng cách bấm "Tay tự xoay theo chiều kim đồng hồ" hoặc "Tay xoay theo chiều kim đồng hồ" trên màn hình cảm ứng, sau đó phần bảo vệ thấp dần mở hoặc đóng, khi cần gạt thấp để mở vị trí mở tối đa (Chỉ báo cảm biến vị trí tương ứng đang chiếu sáng), tại thời điểm này, người vận hành có thể dừng hành động mở cửa của giá đỡ thấp; Và người điều khiển có thể tự làm cho công tắc cưa vòng tròn được bật hoặc tắt bằng cách nhấn "Bật tự tay" hoặc "Tắt bằng tay" trên màn hình cảm ứng, thiết bị khoá chuyển đổi có thể tự động khóa hoặc thả công tắc cưa vòng. Nhà điều hành có thể bấm nút Dừng trên bảng điều khiển để đạt được cung cấp hoặc không cung cấp điện áp tải cho mẫu thử nghiệm.
Hoạt động tự động :
1. Người vận hành có thể đặt trước khoảng thời gian khóa khóa khóa hoặc thả công tắc xoay vòng, khoảng thời gian của điện áp tải được cung cấp cho mẫu thử, và thời gian mở cửa của giá đỡ dưới của cưa vòng, sau Điều đó, nhà điều hành chỉ bấm nút "Bắt đầu" trên màn hình cảm ứng, thử nghiệm trên cho công tắc cưa vòng sẽ được xử lý tự động.
2. Sau đây là chủ yếu cho các bài kiểm tra độ trễ thấp của vòng quay và kiểm tra thời gian phục hồi: Cưa được thiết lập cho một cắt 90 ° và định hướng trong máy bay ngang. Bảo vệ thấp hơn phải được đạp xe từ vị trí đóng kín đến vị trí mở tối đa và sau đó phát hành cho 50 000 chu kỳ với tốc độ không nhỏ hơn 10 vòng / phút, số lần được ghi bởi bộ cảm biến vị trí. Thời gian đóng của người bảo vệ thấp hơn không được thấp hơn 0,3 giây, nếu vượt quá 0,3 giây thì số lần chờ được đếm. Thời gian đóng của bộ phận bảo vệ thấp hơn của lần cuối cùng được ghi lại sau khi thiết bị chạy đến thời gian thử cần thiết và thiết bị sẽ tự động dừng.
Các thông số kỹ thuật
| Không.: | Không có nối tiếp.: | Tham số | Ghi chú |
| 1 | Công suất đầu vào | 220V / 50Hz | |
| 2 | Hệ thống điều khiển | Mitsubishi PLC, màn hình cảm ứng 7-inch | |
| 3 | Ga tàu | Một | |
| 4 | Tải được tích hợp | Bộ điều chỉnh điện áp 0 ~ 250V / 5KW, được trang bị ổ cắm B | |
| 5 | Kiểm tra chu kỳ | 0-999999, có thể được đặt trước | |
| 6 | Bài kiểm tra tốc độ | ≥10 freq / phút | |
| 7 | Thời gian phát hiện phục hồi bảo vệ | 0.01-9.99s, có thể được hiển thị | Thời gian hồi phục |
| số 8 | Thiết bị khóa ổ khóa | Khóa hoặc giải phóng công tắc bằng động cơ | |
| 9 | Nút hoạt động | Nút Stop and Start trên bảng điều khiển để người vận hành dễ dàng cắt hoặc bật nguồn |
