IEC60598 Khoản 11.2 Dụng cụ kiểm tra thiết bị điện Khoảng trống Khoảng cách Creepage Và Cách điện rắn

IEC60598 Khoản 11.2 Dụng cụ kiểm tra thiết bị điện Khoảng trống Khoảng cách Creepage Và Cách điện rắn

Thông tin sản phẩm:

Các máy đo thử nghiệm phù hợp với IEC60884-1, IEC60598, IEC60335, vv, nó được sử dụng để xác định đường đi ngắn nhất giữa hai bộ phận dẫn điện, hoặc giữa một phần dẫn điện và bề mặt giới hạn của thiết bị, đo dọc theo bề mặt cách nhiệt, Với các thông số kỹ thuật được thực hiện theo yêu cầu.

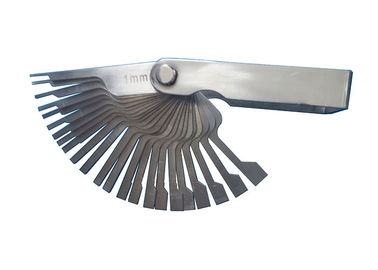

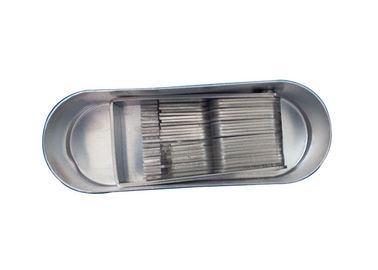

Các khoảng cách khoảng cách creepage với 23 que đo khoảng cách leo lên:

1.0mm / 1.2mm / 1.4mm / 1.5mm / 1.6mm / 2.0mm / 2.4mm / 2.5mm / 2.8mm / 3.0mm / 3.2mm / 3.3mm / 3.5mm / 4.0mm / 4.5mm / 5.0mm / 5.5mm /6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

Chất liệu: Thép không gỉ

Các bộ phận chi tiết trong bảng phụ lục M phải được đặt cách nhau một cách hợp lý. Khoảng cách và khoảng trống rải rác không được thấp hơn các giá trị trong các Bảng 11.1 và 11.2.

Các giá trị khoảng cách và khoảng trống rò rỉ có thể được tìm thấy cho các giá trị trung gian của điện áp làm việc bằng phép nội suy tuyến tính giữa các giá trị được lập biểu. Không có giá trị được chỉ định cho điện áp làm việc dưới 25 V như điện áp thử nghiệm của Bảng 10.2 được coi là đủ.

Khoảng cách giữa các bộ phận mang điện cực cực phân cực phải tuân theo

Yêu cầu về cách điện cơ bản.

11.2.1 Việc tuân thủ được kiểm tra bằng các phép đo được thực hiện với và không có dây dẫn của phần lớn nhất kết nối với đầu cuối của các bộ đèn.

Sự đóng góp vào khoảng cách creepage của bất kỳ rãnh nào nhỏ hơn 1mm giới hạn chiều rộng của nó.

Bất kỳ khoảng cách không khí nào dưới 1mm sẽ bị bỏ qua để tính tổng độ rò rỉ, trừ khi tổng dung tích rẽ nhỏ hơn 3mm, trong đó phải tính đến một phần ba chiều rộng không khí.

Đối với các loại đèn được lắp đặt với đầu vào của thiết bị, các phép đo được thực hiện với một đầu nối thích hợp chèn vào.

Khoảng cách thông qua các khe cắm hoặc lỗ ở các bộ phận bên ngoài của vật liệu cách điện được đo bằng lá kim loại tiếp xúc với bề mặt có thể tiếp cận được. Tấm foil được đẩy vào các góc và các vị trí tương tự bằng ngón tay thử tiêu chuẩn được chỉ ra trong IEC 60529, nhưng nó không được ép vào lỗ.

Không đo được khoảng cách rò rỉ nội bộ trong các bộ phận bịt kín vĩnh viễn. Ví dụ về các thành phần bịt kín vĩnh viễn là các thành phần đóng kín hoặc kết hợp đầy.

Các giá trị trong Bảng 11.1 không áp dụng cho các thành phần mà các ấn bản IEC riêng biệt tồn tại, nhưng áp dụng cho các khoảng cách lắp đặt và khả năng tiếp cận tới thành phần khi nó được kết hợp trong bộ đèn.

Khoảng cách rải rác tại một đầu cuối cung cấp sẽ được đo từ phần trực tiếp của thiết bị đầu cuối đến bất kỳ bộ phận kim loại nào có thể tiếp cận được, và sự rò rỉ sẽ được đo giữa đường dây cung cấp đến và các bộ phận kim loại có thể tiếp cận, ví dụ như từ một dây dẫn trần của phần lớn nhất đến các bộ phận kim loại Mà có thể được truy cập. Ở phía dây bên trong của thiết bị đầu cuối, khoảng trống phải được đo giữa các bộ phận trực tiếp của đầu cuối và các bộ phận kim loại có thể tiếp cận (xem Hình 24).

LƯU Ý Các phép đo khoảng cách từ nguồn cung cấp và dây dẫn bên trong khác nhau bởi vì nhà sản xuất thiết bị không có quyền kiểm soát độ dài của cách điện được loại bỏ khỏi dây dẫn của người lắp đặt.

Khi khoảng cách và khoảng trống rò rỉ được xác định tại các ổ cắm, dây neo, dây dẫn hoặc kẹp, đo phải được lắp bằng dây cáp.
