Độ chính xác: | 0.01J | Tối đa phạm vi đo: | 0-2J |
---|---|---|---|
Năng lượng tác động: | Tối đa 2J | Con lắc: | Thép |
Điểm nổi bật: | impact test equipment,pendulum impact testing machine |

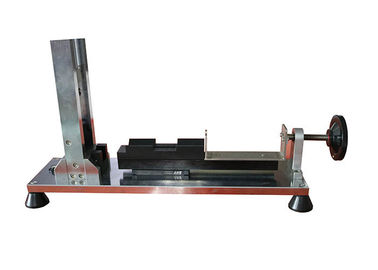

Máy kiểm tra hiệu quả thiết bị hiệu chuẩn cho quả côn tay tác động vào mùa xuân
Thông tin sản phẩm:
Thiết bị hiệu chuẩn cho búa lò xo được thiết kế và chế tạo theo các yêu cầu tiêu chuẩn của IEC60068-2-75 và GB2423.55, nó được sử dụng cho việc hiệu chuẩn các dụng cụ thử lò vữa từ 0 đến 2 J.
Bởi vì rất khó để đo trực tiếp năng lượng được cung cấp của búa đã được định cỡ, nguyên lý hiệu chuẩn của thiết bị này bằng cách so sánh năng lượng được tính bằng khối lượng của con lắc và chiều cao thả.
Khả năng phân giải cao nhất của thiết bị này là 0.01J. Cơ chế giải phóng được cải thiện trong thiết kế, nó có thể làm giảm tối đa ảnh hưởng của rung động khi thử nghiệm khi mâm côn, que con lăn và không gian vũ trụ được làm bằng thép chất lượng tốt nhập khẩu, để cải thiện độ chính xác và độ ổn định của thiết bị .
Các thông số kỹ thuật:
Độ chính xác | 0.01J |
Phạm vi đo lớn nhất | 0-2J |
Năng lượng va chạm | Tối đa 2J |
Hướng dẫn đường kính rãnh | 51mm |
Sự mất năng lượng của con lắc | <0,002J |
Khoảng cách kích hoạt | > 30mm |
Thông báo và bảo trì:
1. Thanh lắc trục không thể có bất kỳ cú xoay nào trước khi máy thử búa lò xo được kích hoạt.
2.Khởi động xoay bánh xe giải phóng sau khi máy thử búa lò xo được kích hoạt
3. Môi trường vận hành: 25 ± 5 ℃, nhiệt độ 60-80%, tránh rung động.
4. Chất làm đầy không thể được thêm vào tờ ma sát của con trỏ, nếu cần làm sạch, hãy sử dụng rượu.
Thủ tục hiệu chuẩn máy búa:
B.1 Nguyên tắc hiệu chuẩn
Nguyên tắc của quá trình hiệu chuẩn này là so sánh năng lượng được cung cấp bởi một cây búa lò, rất khó để đo trực tiếp, năng lượng của con lắc, được tính từ khối lượng và chiều cao của nó.
B.2 Xây dựng thiết bị hiệu chuẩn
Thiết bị hiệu chỉnh lắp ráp được thể hiện trong hình B.1. Ngoài khung, các phần chính là một con "a", một con trỏ kéo "b", một con lắc "c", một cơ sở thả "d" và một thiết bị giải phóng "e".
Phần chính của thiết bị hiệu chuẩn là con lắc "c" thể hiện trong hình B.2. Đến đầu dưới của con lắc này được cố định một lò xo thép với các chi tiết thể hiện trong hình B.3. Mùa xuân là của thép lò xo, không cần điều trị đặc biệt, và được cố định cứng nhắc đến con lắc "c".
Hình B.4 cho thấy một số bộ phận trên quy mô lớn
Cần lưu ý rằng lò xo này được thiết kế để định cỡ búa mùa xuân có các đặc tính được định nghĩa trong bảng 1 cho các giá trị năng lượng bằng hoặc nhỏ hơn 1. Đối với việc cân chỉnh búa mùa xuân có các đặc tính như định nghĩa cho 2 J, mùa xuân của con lắc của Hiệu chuẩn thiết bị sẽ cần phải có một thiết kế khác nhau.
Để có được đặc tính ma sát thích hợp của con trỏ, một miếng vải dệt dày được đặt giữa các bề mặt kim loại của ổ đỡ, các dây đàn piano được uốn cong theo cách mà một lực nhỏ được thực hiện chống lại vải.
Bởi vì thiết bị tháo gỡ được lấy ra trong quá trình hiệu chuẩn thiết bị hiệu chuẩn, thiết bị giải phóng được cố định vào chân đế xả bằng các ốc vít.
B.3 Phương pháp hiệu chuẩn thiết bị hiệu chuẩn
Việc hiệu chuẩn của thiết bị hiệu chuẩn được thực hiện bằng cách sử dụng một yếu tố hiệu chỉnh "g" được lấy từ một cái lò xo, như trong hình B.5. Trước khi cân chỉnh, thiết bị giải phóng sẽ được lấy ra khỏi thiết bị hiệu chỉnh.
Phần tử nổi bật hiệu chỉnh được treo bằng 4 sợi lanh "h" từ các điểm treo nằm trên mặt phẳng nằm ngang, cao hơn mặt bàn tiếp xúc giữa con lắc và phần cân chỉnh chuẩn 2000 mm khi nó ở vị trí còn lại. Phần nổi bật hiệu chỉnh được phép xoay theo con lắc và điểm tiếp xúc trong điều kiện năng động, điểm "k", không được nhiều hơn 1mm dưới điểm tiếp xúc ở vị trí còn lại. Các điểm treo sau đó được nâng lên trên một khoảng cách bằng với sự khác biệt giữa hai điểm tiếp xúc.
Khi hệ thống treo được điều chỉnh, trục của phần nổi bật hiệu chỉnh "g" phải ở góc phải với bề mặt va đập của con lắc "c" và phần tử đánh giá hiệu chỉnh phải nằm ngang tại thời điểm va chạm.
Khi phần tử cân chỉnh hiệu chỉnh ở vị trí còn lại của nó, thiết bị hiệu chuẩn được đặt để điểm "k" được đặt chính xác ở đầu của phần tử đánh giá hiệu chỉnh.
Để có được kết quả đáng tin cậy, thiết bị hiệu chỉnh được cố định cứng nhắc đến một chỗ đỡ lớn, ví dụ như một phần kết cấu của tòa nhà.
Chiều cao rơi được đo tại trung tâm trọng trường của phần tử nổi bật hiệu chỉnh và đo lường có thể được tạo điều kiện bằng cách sử dụng thiết bị cấp nước bao gồm hai ống thủy tinh "j" được nối với nhau bằng một ống mềm. Một trong những ống thủy tinh được cố định và được cung cấp với một quy mô "I".
Các yếu tố cân bằng hiệu chuẩn có thể được giữ ở vị trí trên của nó bằng một sợi mỏng "m", khi vỡ, gây ra việc giải phóng các yếu tố hiệu chuẩn.
Đối với việc mở rộng thiết bị hiệu chuẩn, một vòng tròn được vẽ trên tấm cân, trung tâm của vòng tròn này trùng với vòng bi của con lắc và bán kính của nó sao cho vòng tròn kéo dài đến con trỏ kéo. Trên vòng tròn này, điểm zero 0 J thể hiện trong hình B.6 được đánh dấu tại điểm được chỉ ra bởi con trỏ kéo khi nó được tiếp xúc với con lắc ở vị trí còn lại.
Hiệu chuẩn được thực hiện với năng lượng va đập của 1 J, đạt được với chiều cao giảm 408 mm ± 1 mm, với một yếu tố cân bằng hiệu chuẩn là 250 g.
Các điểm trên tấm tỷ lệ tương ứng với 1 J thu được bằng cách cho phép các yếu tố đánh giá đình treo hiệu chuẩn để swing chống lại điểm "k" vào mùa xuân của con lắc. Sau khi nhấn con lắc, yếu tố cân bằng hiệu chỉnh sẽ không di chuyển. Hoạt động được lặp lại ít nhất 10 lần và điểm 1 J là giá trị trung bình của chỉ thị của con trỏ kéo.
Các pint khác của quy mô được xác định như sau:
A) Một đường thẳng được vẽ qua trung tâm vòng tròn và điểm 0J;
B) Sự chiếu trực giao của điểm J trên đường này được chỉ ra bởi P;
C) Khoảng cách giữa các điểm 0 và J được chia thành 10 phần bằng nhau;
D) Qua mỗi điểm phân chia, một đường thẳng được vẽ vuông góc với đường 0 JP;
E) Các giao điểm giữa các đường này và vòng tròn tương ứng với giá trị của năng lượng va chạm bằng 0,1 J; 0,2 J; Lên đến 0,9 J.
Cùng một nguyên tắc có thể được sử dụng để mở rộng quy mô vượt quá điểm 1 J. Sự phân chia của tấm "f" được thể hiện trong hình B.6.
B.4 Sử dụng thiết bị hiệu chuẩn
Búa mùa xuân được hiệu chỉnh được đưa vào cơ sở phóng và sau đó được vận hành ba lần bằng thiết bị giải phóng; Nó sẽ không được phát hành bằng tay.
Đối với mỗi thao tác, yếu tố nổi bật của búa mùa xuân được hiệu chuẩn được chuyển sang một vị trí khác. Giá trị trung bình của ba lần đọc trên thiết bị hiệu chuẩn được coi là giá trị thực tế của năng lượng va đập của mẫu.
