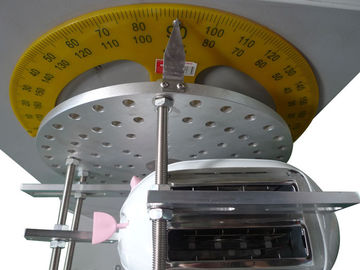

IEC60335-1 Khoản 25.14 Thiết bị kiểm tra uốn dây với một trạm làm việc

IEC60335-1 Khoản 25.14 Thiết bị kiểm tra uốn dây với một trạm làm việc

Thông tin sản phẩm:

Thiết bị kiểm tra này kiểm tra sự bảo vệ của dây cung cấp nơi nó đi vào thiết bị. Nó phù hợp với yêu cầu tiêu chuẩn của IEC60335-1 khoản 25.14. Các thiết bị gia dụng được cung cấp dây dẫn chuyển động trong khi vận hành sẽ được xây dựng để dây nguồn cung cấp được bảo vệ đầy đủ chống lại sự uốn cong quá mức khi đi vào thiết bị. Điều này không áp dụng đối với các thiết bị có dây điện tự động.

Các thiết bị gia dụng được cung cấp dây dẫn chuyển động trong khi vận hành sẽ được xây dựng để dây nguồn cung cấp được bảo vệ đầy đủ chống lại sự uốn cong quá mức khi đi vào thiết bị.

Lưu ý 1: Điều này không áp dụng cho các thiết bị có cuộn dây tự động được kiểm tra bởi 22.16 thay thế.

Sự tuân thủ được kiểm tra bằng phép thử sau đây được thực hiện trên thiết bị có một bộ dao động như thể hiện trong hình 8.

Phần của thiết bị bao gồm cửa mở đầu vào được cố định cho thành phần dao động để khi dây nguồn đang ở giữa đường đi của nó, trục dây mà nó đi vào bộ phận bảo vệ dây dẫn hoặc đầu vào thẳng đứng và đi qua Trục dao động. Trục chính của đoạn dây phẳng phải song song với trục dao động.

Dây được nạp để áp lực được áp dụng là:

10 N, đối với dây có diện tích mặt cắt ngang danh nghĩa vượt quá 0,75 mm²;

5 N, cho các dây khác.

Khoảng cách X, như thể hiện trong hình 8, giữa trục dao động và điểm mà dây hoặc dây an toàn đi vào thiết bị, được điều chỉnh sao cho khi dao động di chuyển qua phạm vi toàn bộ, dây và tải làm cho mặt tối thiểu Phong trào.

Các thành phần dao động được di chuyển qua một góc 90 ° (45 ° ở hai bên của dọc), số lượng uốn cho các loại Z loại là 20000 và cho các tập tin đính kèm khác 10000. Tỷ lệ flexing là 60 mỗi phút.

Lưu ý 2: Một uốn cong là một chuyển động của 90 °.

Dây và các bộ phận liên quan của nó được xoay qua một góc 90 ° sau khi một nửa số uốn, trừ khi dây phẳng được lắp.

Trong quá trình thử nghiệm, dây dẫn được cung cấp ở điện áp định mức và được tải với dòng định mức của thiết bị.

Lưu ý 3: Dòng điện không được truyền qua dây dẫn đất.

Thử nghiệm sẽ không dẫn đến

1. Mạch ngắn giữa các dây dẫn;

2. Chiếm hơn 10% sợi dây dẫn;

3. Tách dây dẫn từ đầu cuối;

4. Nới lỏng bất kỳ dây an toàn nào;

5. Thiệt hại đối với dây hoặc dây an toàn có thể làm giảm sự tuân thủ theo tiêu chuẩn này;

6. Các sợi bị hỏng xuyên qua lớp cách nhiệt và trở nên dễ tiếp cận.

Các thông số kỹ thuật:
