Hệ thống dây chuyền sản xuất dung lượng cao với máy nạp gas lạnh tự động bốn trạm

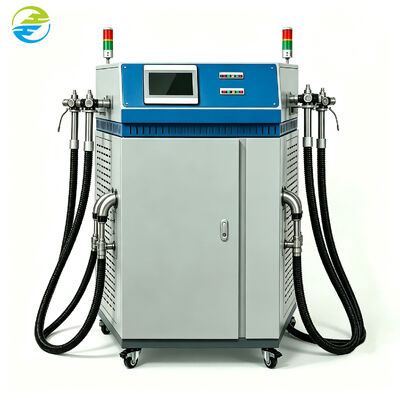

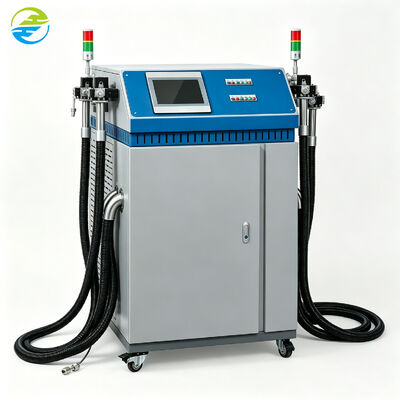

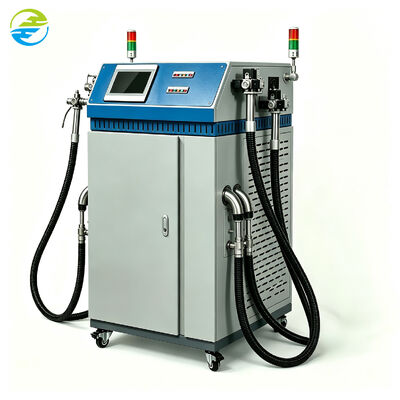

Máy sạc môi chất lạnh tự động bốn trạm HongCe là một hệ thống sản xuất bàn xoay thực hiện việc hút chân không và nạp chất làm lạnh định lượng trên bốn trạm trong một chu kỳ liên tục. Được thiết kế cho các dây chuyền sản xuất linh kiện điều hòa không khí, máy hút ẩm và điện lạnh công suất cao, máy đạt công suất 80-120 chiếc/giờ với điều khiển PLC, nhận dạng mã vạch và truy xuất nguồn gốc dữ liệu MES.

Khi dây chuyền sản xuất điện lạnh tăng tốc, máy sạc một trạm trở thành nút cổ chai. Giải pháp là song song hóa quy trình: trong khi một sản phẩm đang được sạc, những sản phẩm khác đang được sơ tán, cân hoặc chuyển.

Máy sạc bàn xoay bốn trạm HongCe thực hiện kiến ​​trúc song song này. Sản phẩm được lập danh mục thông qua bốn trạm nơi các hoạt động sơ tán và sạc được phân bổ trong suốt chu trình. Mỗi trạm được trang bị khả năng sạc và chân không riêng, trong khi PLC trung tâm điều phối trình tự, đọc mã vạch sản phẩm và ghi lại dữ liệu sạc. Kết quả là một tế bào sạc nhỏ gọn, hiệu suất cao được tích hợp trực tiếp vào dây chuyền sản xuất tự động.

• Thiết kế quay bốn trạm:Xử lý song song trên bốn trạm với lập chỉ mục liên tục cho thông lượng cao.
• Sản lượng sản xuất cao:80-120 chiếc/h tùy thuộc vào sản phẩm, số lượng sạc và thời gian sơ tán.
• Sạc chính xác trên mỗi trạm:Độ chính xác sạc là ±0,5g trong phạm vi 100g và ±0,5% trên 100g, phạm vi 10-500g mỗi trạm.
• Sơ tán chân không tích hợp:Công suất chân không 4 L/s mỗi trạm với mức chân không của thiết bị <2 Pa.
• Truy xuất nguồn gốc mã vạch:Quét mã vạch sản phẩm liên kết từng bản ghi phí với từng đơn vị.

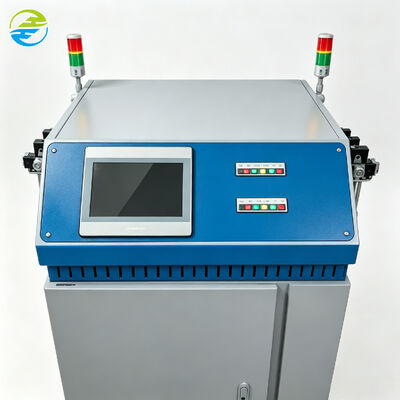

• Tích hợp sản xuất đầy đủ:PLC + màn hình cảm ứng 12 inch, kết nối MES, lưu trữ dữ liệu 3 năm, RJ45/RS-485 và giao diện không dây.

• ISO 5149 - Hệ thống lạnh và bơm nhiệt: yêu cầu về an toàn và môi trường
• ISO 817:2024 - Chất làm lạnh: ký hiệu và phân loại an toàn
• IEC 60204-1 - An toàn máy: thiết bị điện của máy
• GB/T 5226.1 - An toàn điện của máy

• Kiến trúc quy trình song song:Hoạt động sơ tán và tính phí chồng chéo giữa các trạm, ẩn thời gian xử lý và tăng thông lượng đường dây.
• Kiểm soát lập chỉ mục bàn xoay:Lập chỉ mục điều khiển bằng servo với phản hồi vị trí đảm bảo căn chỉnh trạm chính xác và hoạt động lặp lại.
• Kiểm soát quy trình trên mỗi trạm:Mỗi trạm giám sát độc lập mức chân không, trọng lượng nạp và áp suất, có đánh dấu loại bỏ đối với các thiết bị không có thông số kỹ thuật.
• Tích hợp truy xuất nguồn gốc:Bản ghi phí liên kết với mã vạch và khả năng kết nối MES biến máy thành một nút dữ liệu trong hệ thống quản lý sản xuất.

Công ty TNHH Thiết bị HongCe Quảng Châu đã tham gia phát triển và sản xuất thiết bị thử nghiệm và hệ thống dây chuyền sản xuất từ ​​năm 2003, bao gồm công nghệ chân không, kiểm tra rò rỉ, điều khiển tự động và các giải pháp dây chuyền sản xuất tùy chỉnh. Thiết bị HongCe được phát triển dựa trên các yêu cầu GB, IEC, EN, UL, VDE, BS, AS và ISO.
