| Tên thương hiệu: | HongCe |
| Số mẫu: | HC-PST001 |
| MOQ: | 1 bộ |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 1 bộ mỗi 2 tháng |

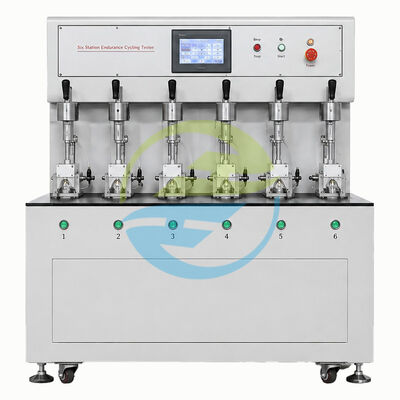

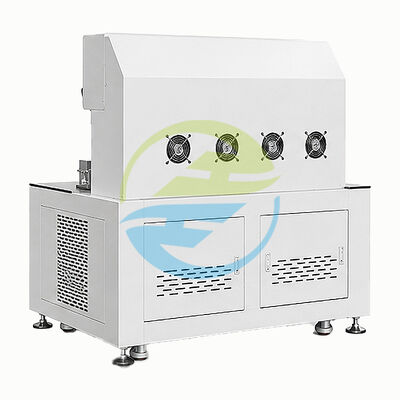

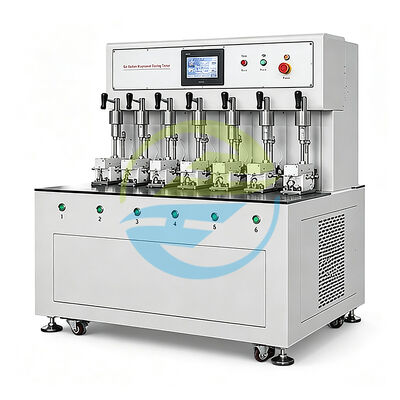

Hệ thống kiểm tra chu kỳ bền của ổ cắm điện 6 trạm điều khiển bằng PLC là minh chứng cho hơn 15 năm kinh nghiệm của HongCe trong lĩnh vực hệ thống kiểm tra an toàn điện tự động. Hệ thống kiểm tra chính xác này được thiết kế để đáp ứng mọi yêu cầu của các điều khoản 20 (Khả năng ngắt) và 21 (Hoạt động bình thường) của IEC 60884-1, các điều khoản 19 (Hoạt động bình thường) và 20 (Khả năng đóng và ngắt) của IEC 60669-1, và các tiêu chuẩn quốc gia tương ứng bao gồm GB/T 2099.1, VDE 0620-1, BS 1363-1 và EN 60669-1.
Mỗi trạm hoạt động hoàn toàn độc lập — các hành trình, tốc độ, mục tiêu số chu kỳ, thông số thời gian BẬT/TẮT và ngưỡng phát hiện lỗi khác nhau có thể được cấu hình đồng thời.
PLC cấp công nghiệp với màn hình cảm ứng HMI màu 7 inch cung cấp khả năng điều khiển thời gian thực xác định với giao diện người dùng trực quan, dựa trên biểu tượng, không yêu cầu kiến thức lập trình.
Động cơ servo AC 200W với bộ mã hóa tuyệt đối 17 bit (131.072 xung mỗi vòng quay) cung cấp độ chính xác định vị ±0,1mm, được xác minh liên tục ở tốc độ cập nhật 1 kHz.
Hệ thống bộ gá lắp mô-đun được cấp bằng sáng chế với giao diện khớp nối động học cho phép thay đổi bộ gá lắp không cần dụng cụ trong vòng chưa đầy 2 phút mỗi trạm, tương thích với hơn 15 loại phích cắm/ổ cắm quốc tế.
Năm chế độ phát hiện độc lập cho mỗi trạm: vượt quá điện trở tiếp xúc, quá tải cơ học, giám sát liên tục điện, sai lệch vị trí và phát hiện bất thường tốc độ chu kỳ.
Bốn lớp bảo vệ độc lập: tấm chắn an toàn cho mỗi trạm có khóa liên động từ tính, dừng khẩn cấp trung tâm, bảo vệ điện và hệ thống bảo vệ nhiệt.
| Thông số | Thông số kỹ thuật |
|---|---|
| Số trạm kiểm tra | 6 trạm, mỗi trạm được điều khiển độc lập |
| Kiến trúc điều khiển | PLC công nghiệp với màn hình cảm ứng HMI màu TFT 7 inch |
| Hệ thống truyền động (mỗi trạm) | Động cơ servo AC 200W, bộ mã hóa tuyệt đối 17 bit, vít me bi cấp C5 |
| Độ chính xác định vị | ±0,1mm (được xác minh liên tục ở 1 kHz) |
| Phạm vi hành trình | 0-100mm mỗi trạm, có thể lập trình theo bước 0,1mm |
| Phạm vi tốc độ tuyến tính | 50-300 mm/s mỗi trạm, có thể lập trình theo bước 1 mm/s |
| Tốc độ chu kỳ tối đa | 30 chu kỳ mỗi phút (một chu kỳ = cắm hoàn toàn + rút ra) |
| Bộ đếm chu kỳ | Bộ đếm điện tử 6 chữ số (0-999.999 chu kỳ) với bộ nhớ không bay hơi |
| Điện áp & Dòng điện tải kiểm tra | 30A/300V AC mỗi trạm, chuyển mạch bằng rơ-le trạng thái rắn |
| Đo điện trở tiếp xúc | Đo Kelvin 4 dây, 1.000A DC ±0,5%, phạm vi 0-200,0 mΩ |
| Đầu vào nguồn điện | AC 220V ±10%, 50Hz ±1Hz, một pha, tối đa 2,5 kW |
| Mức độ tiếng ồn | ≤65 dB(A) ở khoảng cách 1 mét |
| Kích thước tổng thể | Khoảng 1800 × 900 × 1700 mm (R×D×C) |
| Trọng lượng tịnh | Khoảng 480 kg |
| Tiêu chuẩn | Điều khoản / Tham chiếu | Mô tả kiểm tra |
|---|---|---|
| IEC 60884-1:2013 | Điều khoản 20, Hình 16 | Kiểm tra khả năng ngắt cho phích cắm và ổ cắm — 50 chu kỳ hoạt động ở điện áp danh định 1,1× |
| IEC 60884-1:2013 | Điều khoản 21, Hình 16, Bảng 18 | Kiểm tra độ bền hoạt động bình thường — 5.000 chu kỳ cho ≤16A/250V, 2.500 chu kỳ cho >16A đến 32A |
| IEC 60669-1:2017 | Điều khoản 19, Hình 12 | Hoạt động bình thường cho công tắc — 40.000 chu kỳ hoạt động (≤16A/250V), 20.000 chu kỳ (>16A) |
| IEC 60669-1:2017 | Điều khoản 20, Bảng 9-10 | Khả năng đóng và ngắt cho công tắc — 200 chu kỳ hoạt động ở điện áp danh định 1,1× |
| IEC 61058-1:2016 | Điều khoản 17 | Độ bền cơ học cho công tắc thiết bị — không có tải điện |
| GB/T 2099.1-2008 | Điều khoản 20, 21 | Tiêu chuẩn quốc gia Trung Quốc — yêu cầu về khả năng ngắt và hoạt động bình thường |
| VDE 0620-1:2021 | Điều khoản 20, 21 | Tiêu chuẩn Đức — yêu cầu về độ bền, khả năng ngắt và tăng nhiệt độ |
| BS 1363-1:2023 | Điều khoản 19, 20 | Tiêu chuẩn Anh — yêu cầu về độ bền và khả năng ngắt đặc thù của Vương quốc Anh |
Loại bỏ nguyên nhân gốc rễ của dữ liệu kiểm tra độ bền không hợp lệ bằng cách cung cấp xác minh vị trí liên tục. Không giống như hệ thống động cơ bước vòng hở có thể bị mất bước dưới tải thay đổi, kiến trúc servo vòng kín đảm bảo mọi chu kỳ được thực hiện với phích cắm được cắm hoàn toàn và định vị chính xác.
Phát hiện sự suy giảm tiếp xúc trước khi xảy ra lỗi bằng phép đo Kelvin 4 dây chính xác loại bỏ lỗi điện trở ký sinh. Cung cấp độ chính xác ở mức miliohm để phân tích xu hướng và phát hiện sớm sự mài mòn tiếp xúc.
Tối đa hóa tính linh hoạt và giảm thiểu thời gian thay đổi với việc thay thế bộ gá lắp không cần dụng cụ trong vòng chưa đầy 2 phút mỗi trạm. Duy trì độ lặp lại vị trí trong phạm vi ±0,02mm sau mỗi lần thay đổi bộ gá lắp.
| Giai đoạn QC | Hoạt động kiểm tra | Tiêu chí chấp nhận |
|---|---|---|
| Giai đoạn 1: Vật liệu nhập khẩu | Xác minh thành phần hóa học, kiểm tra độ cứng, xác minh kích thước | Thành phần SUS304 theo ASTM A240, độ cứng trong phạm vi ±2 HRC, độ hoàn thiện bề mặt Ra ≤1,6μm |
| Giai đoạn 2: Trong quá trình sản xuất | Kiểm tra sản phẩm đầu tiên, xác minh kích thước, kiểm tra tính toàn vẹn mối hàn | Dung sai bộ phận đo: ±0,005mm, dung sai bộ phận kết cấu: ±0,1mm |
| Giai đoạn 3: Lắp ráp | Xác minh độ khớp cơ học, đấu dây bảng điện, kiểm tra khóa liên động an toàn | Điện trở cách điện ≥100 MΩ, tất cả các khóa liên động hoạt động, không phát sinh nhiệt bất thường |
| Giai đoạn 4: Kiểm tra chức năng | Chạy thử liên tục 48 giờ, xác minh hiệu chuẩn, kiểm tra hệ thống an toàn | Không có lỗi trong quá trình chạy thử 48 giờ, hiệu chuẩn trong phạm vi dung sai, tiếng ồn ≤65 dB(A) |
| Giai đoạn 5: Trước khi giao hàng | Kiểm tra trực quan cuối cùng, hoàn chỉnh tài liệu, xác minh đóng gói | Không có lỗi thẩm mỹ, tất cả các phụ kiện có mặt, bao bì còn nguyên vẹn theo tiêu chuẩn |
Để có báo giá chi tiết, thông số kỹ thuật hoặc yêu cầu tùy chỉnh, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi. Là nhà sản xuất nhà máy nguồn, chúng tôi cung cấp giá trực tiếp từ nhà máy và hỗ trợ kỹ thuật toàn diện.
