Mô tả sản phẩm

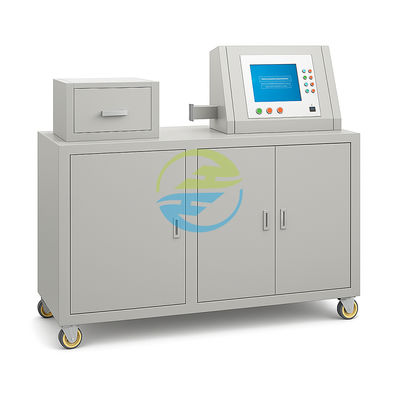

HCRTB-009 Relay Life Test Bench là một thiết bị thử nghiệm thông minh tích hợp điều khiển PLC và giao diện màn hình cảm ứng thân thiện với người dùng. Nó tự động hóa các quy trình cốt lõi như đếm on / off,phát hiện gắn kết tiếp xúcVới 8 trạm cho kiểm tra tuổi thọ điện, 12 trạm cho kiểm tra tuổi thọ cơ khí,và 1 trạm kiểm tra hiệu suất, nó mô phỏng các điều kiện thực tế bằng cách sử dụng tải trọng kháng và cảm ứng, đảm bảo kiểm tra chính xác độ bền và hiệu suất tiếp xúc relé.

Sử dụng sản phẩm

Lý tưởng cho các nhà sản xuất rơle, phòng thí nghiệm điện tử ô tô và các tổ chức kiểm tra các thành phần điện, HCRTB-009 được thiết kế để thực hiện các thử nghiệm tuổi thọ và hiệu suất toàn diện.Nó hỗ trợ kiểm soát chất lượng dây chuyền sản xuất, xác minh tuân thủ và xác nhận R&D, đảm bảo các rơle đáp ứng các tiêu chuẩn độ tin cậy trước khi sản xuất hàng loạt hoặc triển khai.

Điểm nổi bật của sản phẩm

Hiệu quả đa trạm: Đồng thời thử nghiệm 8 rơle dưới tải (thời gian sử dụng điện) và 12 không có tải (thời gian sử dụng cơ khí), cộng với 1 trạm cho các thông số hiệu suất (thời gian hành động, thời gian giải phóng, thời gian hoạt động)thời gian thoát), tối đa hóa hiệu suất thử nghiệm.

Mô phỏng tải thực tế: Sử dụng tải kháng / cảm ứng với điện áp điều chỉnh (0-300V) và dòng điện (0,1-150A) để sao chép các điều kiện hoạt động thực tế,đảm bảo kết quả thử nghiệm phản ánh độ tin cậy trong thế giới thực.

Quản lý lỗi thông minh: Lập trước ngưỡng gắn kết tiếp xúc hoặc kiệt sức; tự động dừng các trạm bị lỗi, ghi lại thời gian / loại lỗi và kích hoạt báo động, giảm giám sát bằng tay.

Kiểm soát tham số linh hoạt: Thời gian bật / tắt cuộn dây có thể tùy chỉnh (0,05-99,9S), chu kỳ thử nghiệm (1-99,999,999 lần), và ngưỡng thất bại (1-9999 lần), với bộ nhớ tắt để tránh mất dữ liệu.

Kiểm tra hiệu suất chính xác: đo thời gian hành động, thời gian phát hành và thời gian bật (0-999.9ms, độ phân giải 0.1ms) để phân tích hiệu suất relé chuyên sâu.

Tiêu chuẩn tham chiếu quốc tế

• IEC 61810.1-2008 (Relays - Phần 1: Yêu cầu chung đối với các relé điện)

Điều 6.3: Xác định các quy trình kiểm tra tuổi thọ điện và cơ khí, phù hợp với khả năng kiểm tra tuổi thọ kép của HCRTB-009 (8 trạm điện / 12 trạm cơ khí).

Điều 7.2: Cần đo thời gian hành động, thời gian thả và thời gian bật, phù hợp với thử nghiệm hiệu suất độ phân giải 0,1ms của thiết bị.

• GB/T 21711.1-2008 (Relê điện - Phần 1: Phương pháp thử nghiệm tuổi thọ của các tiếp xúc điện)

Điều 5.2: Cần mô phỏng tải (kháng kháng / cảm ứng) trong các thử nghiệm tuổi thọ, mà HCRTB-009 thực hiện với tải điều chỉnh 0-300V/0.1-150A.

• QC/T 695-2002 (Relay ô tô - Phương pháp thử nghiệm)

Điều 4.7: Yêu cầu ghi lỗi tự động (sự dính / kiệt sức) và chức năng báo động, một tính năng cốt lõi của HCRTB-009.
