| Tên thương hiệu: | HongCe |
| Số mẫu: | HCRTB-008 |
| MOQ: | 1 bộ |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | L/C, T/T. |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
Thang thử Relay phù hợp với IEC 61811 Hỗ trợ 1-4 Relay DC 0-110V/AC 0-250V Voltage Coil
Mô tả sản phẩm

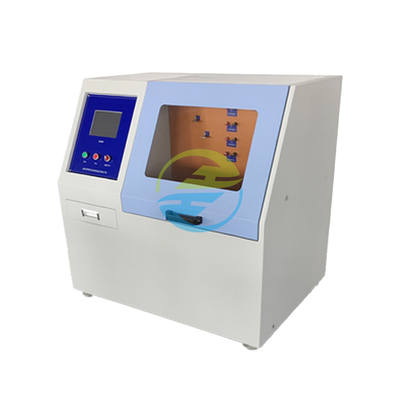

HCRTB-008 Relay Test Bench là một thiết bị thử nghiệm hiệu suất cao tích hợp điều khiển PLC tiên tiến và giao diện màn hình cảm ứng thân thiện với người dùng.nó có lớp phủ chống tĩnh, một tấm thép không gỉ khắc chất lượng cao, và các thành phần tăng cường an toàn như một nắp acrylic trượt và bàn làm việc chống cháy chống cháy.Máy tự động hóa các quy trình thử nghiệm quan trọng bao gồm các thử nghiệm vòng đời, đo kháng cự và đánh giá lỗi với chỉ các hoạt động thủ công cần thiết cho việc kẹp sản phẩm và thiết lập tham số, đảm bảo hiệu quả và chính xác.
Sử dụng sản phẩm
Lý tưởng cho các nhà sản xuất rơle, các tổ chức kiểm tra điện và người sử dụng rơle, HCRTB-008 được thiết kế để kiểm tra hiệu suất rơle một cách toàn diện.Nó hỗ trợ kiểm soát chất lượng trong dây chuyền sản xuất, xác minh tuân thủ trong các phòng thí nghiệm thử nghiệm và kiểm tra bảo trì thường xuyên cho người dùng cuối, đảm bảo các bộ chuyển tiếp đáp ứng các tiêu chuẩn hoạt động trước khi triển khai.
Điểm nổi bật của sản phẩm
Kiểm tra tự động: Tự động thực hiện các thử nghiệm vòng đời (cho 2 nhóm tiếp xúc đồng thời), đo độ kháng cuộn, kháng tiếp xúc và kháng cách nhiệt,Giảm sự can thiệp và lỗi bằng tay.
Tích hợp nhiều tham số: Kiểm tra 1-4 rơle một cách độc lập, với hỗ trợ cho một/hai cực (NO/NC/NO+NC) và cấu hình tải có thể tùy chỉnh, loại bỏ nhu cầu nhiều thiết bị.
Khám phá lỗi thông minh: Lập trước ngưỡng gắn kết tiếp xúc hoặc kiệt sức; tự động ngừng thử nghiệm và báo động khi lỗi tích lũy đến số lượng đặt, đảm bảo đánh giá đáng tin cậy.
Khả năng truy xuất dữ liệu: Ghi lại dữ liệu thử nghiệm (mô hình rơle, giá trị kháng, chu kỳ thử nghiệm) và cho phép xuất USB để phân tích và in, tạo điều kiện theo dõi chất lượng.
Thiết kế an toàn: Được trang bị vỏ bảo vệ acrylic và bàn làm việc cách nhiệt để ngăn ngừa các mối nguy hiểm điện, đảm bảo an toàn cho người vận hành trong quá trình thử nghiệm điện áp cao.
Tiêu chuẩn tham chiếu quốc tế
IEC 61811-1:2017 (Relays - Phần 1: Phương pháp thử nghiệm tuổi thọ cho các tiếp xúc điện)
Điều 4.2: Xác định thủ tục thử nghiệm cho chu kỳ đời tiếp xúc, bao gồm cài đặt thời gian khởi động / tắt năng lượng (0,1s-99,9s) và ghi lại số chu kỳ (1-999,999 lần).
Điều 5.3: Yêu cầu phát hiện lỗi tự động cho sự bám sát tiếp xúc hoặc mạch mở liên tục, phù hợp với chức năng phán đoán thông minh của HCRTB-008 ].
IEC 60255-5:2019 (Phương tiện đo và thiết bị bảo vệ - Phần 5: đo kháng tiếp xúc)
Điều 3.3: Định nghĩa phạm vi thử nghiệm kháng tiếp xúc (1-1000mΩ) và độ chính xác đo lường, phù hợp với khả năng thử nghiệm chính xác của HCRTB-008 ′′.
IEC 61111:2020 (Xét nghiệm kháng cách nhiệt cho thiết bị điện)
Điều 5.1: Xác định phạm vi thử nghiệm kháng cách nhiệt (1MΩ-1000MΩ) cho cách nhiệt liên lạc cuộn dây, mà HCRTB-008 hoàn toàn tuân thủ.
Các thông số kỹ thuật
|
Số hàng loạt |
Parameter |
Thông số kỹ thuật |
|---|---|---|
|
1 |
Cung cấp điện |
AC 220V±10%, 50Hz |
|
2 |
Các cột chuyển tiếp được thử nghiệm |
Một cực, hai cực; mở bình thường (NO), đóng bình thường (NC) hoặc NO + NC cùng một lúc |
|
3 |
Số lần thử nghiệm |
1-4 (kiểm tra độc lập) |
|
4 |
Cấu hình tải |
1 rơle với 1 bộ liên lạc NO/NC → 1 tủ tải; 1 rơle với 2 bộ liên lạc NO/NC → 1 tủ tải |
|
5 |
Năng lượng cuộn dây |
DC 0-110V (sự điều chỉnh bằng tay); AC 0-250V (sự điều chỉnh bằng tay) |
|
6 |
Nguồn phát hiện hiện tại cuộn dây |
Max 1A (DC); Max 1A (AC) |
|
7 |
Voltmeter kỹ thuật số |
Độ chính xác ± 0,5%, Độ phân giải 0,1V |
|
8 |
Thời gian thử nghiệm bật/tắt |
0.1s-99.9s (có thể lập trình bằng PLC) |
|
9 |
Chu kỳ thử nghiệm |
1-999,999 (bộ nhớ tắt điện, dừng tự động với báo động ánh sáng âm thanh khi hoàn thành) |
|
10 |
Thử nghiệm kháng tiếp xúc |
1-1000mΩ |
|
11 |
Xét nghiệm kháng cuộn dây |
1-1000Ω |
|
12 |
Xét nghiệm chống cách nhiệt |
1MΩ-1000MΩ |
|
13 |
Lưu trữ dữ liệu |
Lưu trữ lâu dài các tham số và mô hình relé; hỗ trợ xuất USB |
|
14 |
Chế độ điều khiển |
Điều khiển PLC với hoạt động HMI thông minh |
|
15 |
Đường dây |
2 cặp đầu cuối dòng điện cao (đối với các liên lạc); 1 khối đầu cuối (đối với điện cuộn) |
|
16 |
Kích thước |
600mm (W) × 450mm (D) × 1400mm (H) |
