Thang thử rơle phù hợp với IEC 61810 với đầu vào AC380V và độ chính xác 0,2 cấp

Mô tả sản phẩm

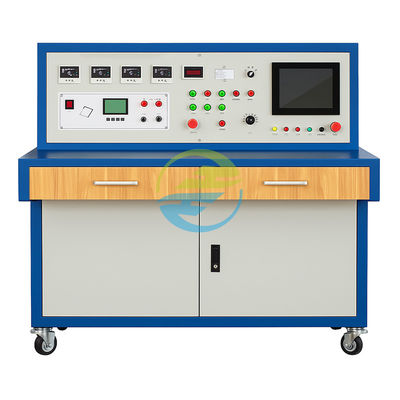

Thang thử Relay HCRTB-004 là một máy kiểm tra thành phần điện tích hợp chính xác cao được thiết kế để kiểm tra hiệu suất của các bộ chuyển tiếp và thành phần chuyển mạch khác nhau.Nó tự động thu thập và xử lý dữ liệu thử nghiệmNó cung cấp hoạt động thuận tiện và kết quả thử nghiệm đáng tin cậy, đáp ứng nhu cầu thử nghiệm của một loạt các thành phần điện.

Ứng dụng sản phẩm

• Nó chủ yếu được sử dụng trong xe lửa và tàu điện ngầm. It performs operating performance tests (such as pull-in and drop-out value measurements) and parameter adjustments on contact-based electrical switching components such as AC/DC electromagnetic contactors, rơle trung gian, rơle điện áp, rơle dòng, rơle nhiệt, công tắc không khí và rơle thời gian để đảm bảo hiệu suất thành phần đáp ứng các tiêu chuẩn.

Điểm nổi bật của sản phẩm

• Kiểm tra toàn diện: Bao gồm các thông số cốt lõi như các giá trị kéo vào / rơi ra / giữ của các rơle và tiếp xúc trung gian, giá trị quá nóng / quá hiện tại của rơle, và thời gian đi rơle,đáp ứng nhu cầu thử nghiệm của các loại thành phần khác nhau.
• Tự động hóa và hiệu quả cao: Tự động hoàn thành việc thu thập dữ liệu, xử lý, hiển thị và in báo cáo, giảm các hoạt động thủ công và cải thiện hiệu quả kiểm tra và độ chính xác dữ liệu.
• Phạm vi đầu ra linh hoạt: Cung cấp nhiều đầu ra điện áp, bao gồm DC 0-150V, DC 0-48V và AC 0-400V,để đáp ứng các yêu cầu điện áp / dòng của các thành phần khác nhau và cung cấp khả năng tương thích mạnh mẽ.
• Đo chính xác cao: Sử dụng thiết kế độ chính xác 0,2 cấp, điều này đảm bảo sai số đo tối thiểu cho các thông số như kháng tiếp xúc, kháng cách nhiệt và kháng cuộn,đảm bảo độ tin cậy dữ liệu cao.

Tiêu chuẩn tham chiếu quốc tế

IEC 61810-1 "Relays và Contactors - Phần 1: Các quy định chung"

• Yêu cầu về điều khoản: Tiêu chuẩn này xác định thuật ngữ, định nghĩa và thủ tục cơ bản chung cho thử nghiệm rơ-lê và tiếp xúc.Các quy trình thử nghiệm của sản phẩm này tuân thủ các thông số kỹ thuật chung cho kiểm tra hiệu suất của các thành phần điện được nêu trong tiêu chuẩn này..

IEC 61810-3 "Relays and Contactors - Part 3: Test Methods for Electromagnetic Relays" (Relê và tiếp xúc - Phần 3: Phương pháp thử nghiệm cho các relê điện từ)

• Các yêu cầu về điều khoản: Định nghĩa các phương pháp thử nghiệm cho các thông số chính của các rơle điện từ, chẳng hạn như giá trị hoạt động, giá trị giải phóng và giá trị giữ.Các thử nghiệm hiệu suất hoạt động của sản phẩm này của các bộ chuyển tiếp trung gian và các bộ liên lạc AC/DC hoàn toàn phù hợp với các tiêu chuẩn thử nghiệm trong điều khoản này..

IEC 60947-5-1 "Các thiết bị chuyển mạch và thiết bị điều khiển điện áp thấp - Phần 5-1: Thiết bị mạch điều khiển và các phần tử chuyển mạch"

• Yêu cầu về điều khoản: Định nghĩa các yêu cầu thử nghiệm đối với các thành phần như các rơle và rơle thời gian trong các mạch điều khiển.Các chức năng kiểm tra thời gian hoạt động và đo điện trở tiếp xúc của dây chuyền thời gian của sản phẩm này đáp ứng các yêu cầu chi tiết của tiêu chuẩn này.

Các thông số kỹ thuật
