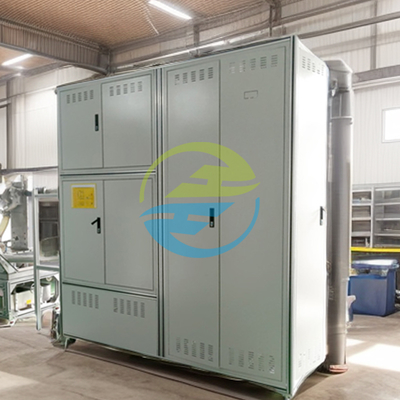

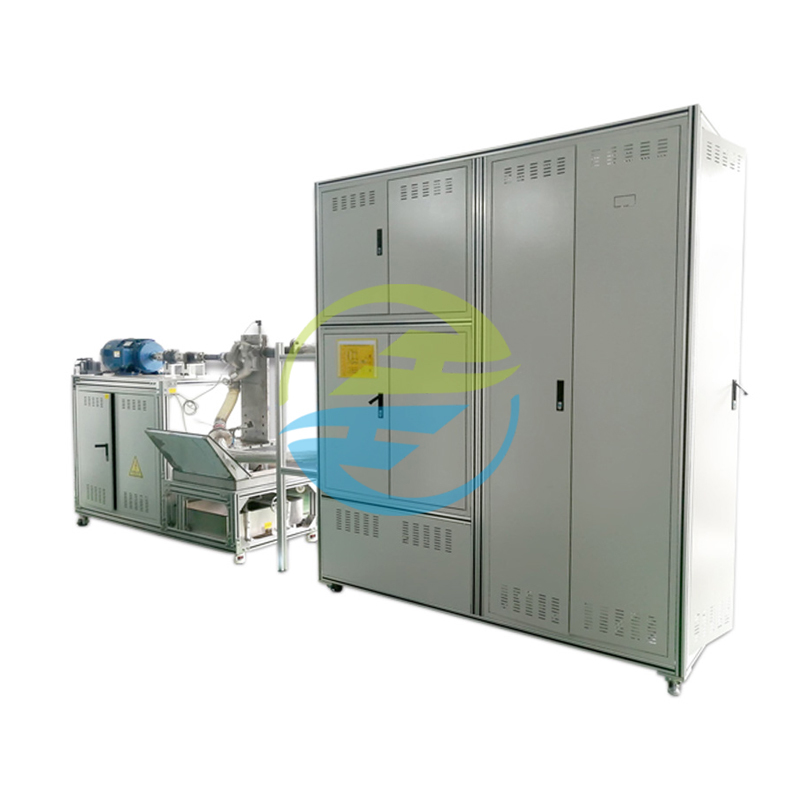

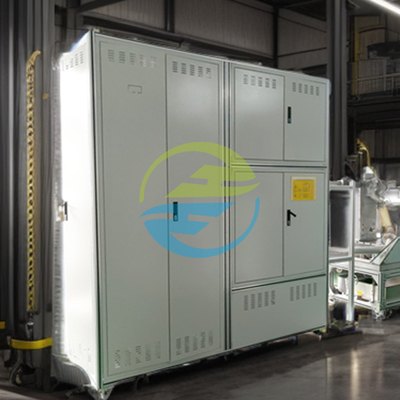

Bàn thử nghiệm hiệu suất toàn diện bơm nước áp suất cao IEC 60034

Iec 60034 Bán thử nghiệm bơm nước áp suất cao

Mô tả sản phẩm
WPT-14 là một hệ thống kiểm tra hiệu suất toàn diện, chính xác cao cho máy bơm nước, được thiết kế để kiểm tra thiết bị bơm trong các giai đoạn R&D, sản xuất và kiểm tra.Nó hỗ trợ kiểm tra tự động dưới áp suất cao., dòng chảy biến đổi, tốc độ liên tục / tốc độ biến đổi, và điều kiện đa phương tiện, bao gồm một loạt các kịch bản ứng dụng công nghiệp.thiết bị tuân thủ các tiêu chuẩn quốc tế như ISO 9906, tích hợp các hệ thống thu thập dữ liệu và báo cáo có thể truy xuất, và được sử dụng rộng rãi trong sản xuất bơm, hóa dầu, dự án bảo tồn nước và các tổ chức nghiên cứu khoa học.

Các đối tượng thử nghiệm

• Máy bơm tâm tháo:Máy bơm ống dẫn đơn/nhiều giai đoạn, ngang/chẳng

• Máy bơm di chuyển tích cực:Máy bơm ống dẫn, máy bơm ống dẫn, máy bơm bánh xe

• Máy bơm đặc biệt:Máy bơm ngầm, máy bơm động cơ, máy bơm từ tính.

Các mục kiểm tra

1. Các thông số hiệu suất:

   • Head (H-Q curve, accuracy)±0.5%.

   • Sức mạnh và hiệu quả trục (P-ηcurve, resolution 0.1%)

   • Đầu hút tích cực ròng (NPSHr, ISO 9906 Class B)

2. Thể ổn định hoạt động:

   • Tăng tốc độ rung động (X / Y / Z ba trục,≤2.8m/s2@1500rpm)

   • Noise decibel (at a distance of 1m,≤85dB cho máy bơm 55kW)

3. Sức bền và an toàn:

   • Seal leakage (thiết bị niêm phong cơ học)≤5 giọt/phút)

   • Motor temperature rise (stator winding)≤120K, IEC 60034-1)

4. Thử nghiệm đặc biệt:

   • High-temperature media adaptability (150°C hoạt động liên tục trong 24 giờ)

   • Particle tolerance (tested with water containing 50$mu$m impurities, wear)≤0.05mm)

Tính năng sản phẩm
*Kiểm tra chính xác cao và kiểm soát thông minh: Các cảm biến chính xác cao và hệ thống đo lường và kiểm soát thông minh được sử dụng để đạt được đo lường chính xác các thông số chính như áp suất (± 0.2% FS)The 12-inch touch screen supports one-touch test scheme setting.và động cơ servo kết nối PLC điều chỉnh chính xác tốc độ để đảm bảo độ tin cậy của dữ liệu thử nghiệm.
*Khả năng thử nghiệm đa chiều: Ngoài các thử nghiệm hiệu suất thông thường (đường cong dòng chảy đầu, đường cong hiệu suất điện trục, biên cavitation),it also supports synchronous monitoring of indicators such as vibration (resolution 0) nó cũng hỗ trợ theo dõi đồng bộ các chỉ số như rung động (resolution 0).1m/s2), tiếng ồn (chính xác ±1dB), rò rỉ niêm phong, and bearing temperature rise to comprehensively evaluate the operating stability of the pump.
*Thiết kế linh hoạt và thích nghi: Đồ đạc thay đổi nhanh (DN50-DN600 flange interface) tương thích với các loại bơm khác nhau như bơm ngang, dọc và ngập nước.Hệ thống chân không tùy chọn mô phỏng điều kiện làm việc của máy bơm giếng sâu, and supports tests of various media such as clean water, sewage, and oil to meet the needs of different industries. và hỗ trợ các thử nghiệm của các phương tiện như nước sạch, nước thải, và dầu để đáp ứng nhu cầu của các ngành công nghiệp khác nhau.
*Data traceability and intelligent management: Built-in 256GB storage space, automatically generates various test curves and reports, supports USB/Ethernet export and host computer software analysis.Hiển thị thời gian thực của biểu đồ thống kê SPC, đánh dấu tự động và báo động dữ liệu bất thường, phù hợp với các yêu cầu truy xuất dữ liệu chất lượng ISO 9001.

Tiêu chuẩn tham chiếu quốc tế
The WPT-14 high-pressure water pump test bench strictly follows a number of international authoritative standards to ensure the accuracy and global applicability of test results:
*ISO 9906:2018: Hydraulic performance acceptance test of pumps (Clause 5 Efficiency test; Clause 6 NPSH test).
*GB/T 3216-2016: Hydraulic performance acceptance test of rotary dynamic pumps Level 1, 2, 3 (Điều khoản 5 Head test; Điều khoản 6 Vibration and noise limits).
*API 610:2010: Máy bơm ly tâm cho các ngành công nghiệp dầu mỏ, hóa dầu và khí đốt tự nhiên (Điều 9 Kiểm tra tính toàn vẹn cơ học; Điều 10 Kiểm tra hiệu suất).
*ANSI/HI 1.6-2019: Pump efficiency test (Section 4 Efficiency calculation method; Section 5 Test uncertainty).
*IEC 60034-1:2010: Rotating electrical machines Part 1: Ratings and performance (Clause 7 Temperature rise test; Clause 8 Determination of efficiency) Các máy điện xoay Phần 1: Đánh giá và hiệu suất (Điều 7 Thử nghiệm tăng nhiệt độ; Điều 8 Xác định hiệu quả).
