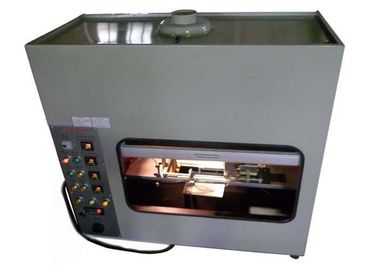

Kiểm tra dây thừng cho ngành công nghiệp Applaince, thiết bị kiểm tra khả năng cháy

Glow Wire Testing cho ngành công nghiệp Applaince, thiết bị kiểm tra dễ cháy

Lý lịch:

An toàn là tối quan trọng trong ngành thiết bị gia dụng. Do khả năng áp dụng sai, lỗi quá dòng hoặc ngắn mạch của con người trong hệ thống dây dẫn của thiết bị, các yêu cầu phòng cháy chữa cháy được tạo ra để đánh giá và đánh giá tính dễ cháy của vật liệu được sử dụng trong thiết bị. Kiểm tra dây phát quang là một trong những yêu cầu được sử dụng trong ngành công nghiệp thiết bị hiện nay.

Bài báo này khám phá thử nghiệm dây phát quang, mô tả lý do đằng sau các quy trình kiểm tra dây phát quang và so sánh nhanh thực hành với các phương pháp thử nghiệm cháy phổ biến khác. Bài báo cũng làm sáng tỏ các chi tiết kỹ thuật điều chỉnh thực hành kiểm tra dây phát quang. Cuối cùng, nó cho thấy cam kết của TE đối với việc cung cấp một loạt các sản phẩm để giúp khách hàng thiết bị đáp ứng các yêu cầu về tính dễ cháy của dây dẫn.

Các thông số kỹ thuật:

Glow Wire Testing là gì?

Trong lịch sử, một số phương pháp đã được phát triển để đánh giá tính dễ cháy của vật liệu và khả năng chống cháy. Chúng bao gồm cả phương pháp kiểm tra ngọn lửa trực tiếp và ngọn lửa gián tiếp. Một ví dụ về phương pháp ngọn lửa trực tiếp được xác định trong đặc điểm kỹ thuật UL 94. Phương pháp thử nghiệm được chấp nhận từ lâu này bao gồm việc áp dụng ngọn lửa trực tiếp vào mẫu được gắn theo chiều dọc hoặc chiều ngang trong điều kiện được kiểm soát. Mặt khác, phương pháp ngọn lửa gián tiếp có nguồn nhiệt không cháy được áp dụng cho một mẫu. Kiểm tra dây phát quang là một ví dụ về phương pháp ngọn lửa gián tiếp. Kết quả thử nghiệm từ việc áp dụng các phương pháp này cung cấp một cách để so sánh xu hướng của vật liệu chống lại sự đánh lửa, ngọn lửa tự dập tắt (nên bắt lửa), và không lan truyền lửa thông qua nhỏ giọt. Để hiểu rõ hơn sự khác biệt giữa phương pháp trực tiếp và phương pháp gián tiếp, xem Hình 2.

Ủy ban Điện Quốc tế (IEC) đã thiết lập phương pháp thử dây phát quang vào năm 2001 bởi vì các phương pháp thử hiện có không bao gồm tất cả các nguồn phát lửa. Cụ thể, kiểm tra dây phát quang được sử dụng để mô phỏng các hiệu ứng sưởi ấm có thể phát sinh trong các thiết bị điện bị hỏng do kết nối quá tải hoặc thành phần quá nóng.

Glow Wire Test Methodology:

Yêu cầu dây phát sáng cho thiết bị gia dụng được quy định trong IEC 60335-1. Tuy nhiên, phương pháp kiểm tra dây phát quang thực tế được đề cập trong loạt thông số kỹ thuật IEC 60695-2.

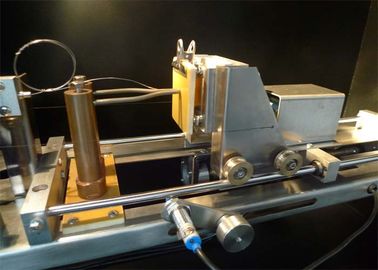

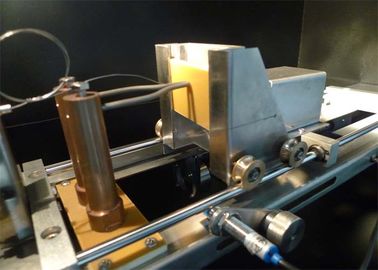

Kiểm tra dây phát quang được thực hiện bằng cách nung nóng nguyên tố đến nhiệt độ được xác định trước. Yếu tố được gia nhiệt được gọi là dây phát sáng. Xem hình 3 để biết ví dụ về nguyên tố gia nhiệt được sử dụng cho thử nghiệm dây phát quang.

Mẫu thử phải được thử nghiệm tại chỗ và giấy mô được đặt trực tiếp bên dưới mẫu. Sau khi đạt đến nhiệt độ được xác định trước, phần tử này sau đó được ép vào một vật liệu mẫu dưới lực đặt 1N trong 30 giây. Nếu bắt lửa xảy ra, các bản ghi được ghi chú để ghi lại thời gian, chiều cao ngọn lửa và nếu các vật liệu nhỏ giọt kích thích giấy thấm.

Kiểm tra dây phát quang có thể được thực hiện trên cả hai sản phẩm cuối cùng và các tấm thử nguyên liệu thô. Thuật ngữ được sử dụng để xác định sự tuân thủ trong mỗi trường hợp là hơi khác nhau.

1. GWT là viết tắt của Glow Wire Test (IEC 60695-2-11). GWT được sử dụng khi kiểm tra dây phát sáng được thực hiện trên một sản phẩm cuối cùng. Kết quả của thử nghiệm này sẽ là PASS hoặc FAIL ở nhiệt độ nhất định. Việc vượt qua thử nghiệm yêu cầu mẫu không cháy hoặc tự dập tắt trong vòng 30 giây sau khi loại bỏ phần tử gia nhiệt. Ngoài ra, mẫu có thể không đốt giấy khăn giấy nếu xảy ra hiện tượng nhỏ giọt.
2. GWFI là viết tắt của chỉ số dễ cháy dây cháy (IEC 60695-2-12). Đây là tài sản được liên kết với nguyên liệu được sử dụng trong sản phẩm cuối cùng. Thuộc tính này được xác định bằng cách tiến hành phép thử dây phát quang trên tấm thử của nguyên liệu có độ dày nhất định. Chỉ số dễ cháy dây phát quang (GWFI) là nhiệt độ cao nhất mà tại đó vật liệu không bắt lửa hoặc tự dập tắt trong vòng 30 giây sau khi loại bỏ phần tử gia nhiệt.
3. GWIT là viết tắt của Glow Wire Ignition Temperature (IEC 60695-2-13). Đây là tài sản được liên kết với nguyên liệu được sử dụng trong sản phẩm cuối cùng. Thuộc tính này được xác định bằng cách tiến hành phép thử dây phát quang trên tấm thử của nguyên liệu có độ dày nhất định. Nhiệt độ đánh lửa dây (GWIT) là nhiệt độ thấp nhất mà tại đó vật liệu đốt cháy và đốt cháy lâu hơn 5 giây trong khi phần tử gia nhiệt tiếp xúc với tấm thử.
4. Kiến thức về ba thuật ngữ là điều cần thiết để hiểu cách kiểm tra dây ánh sáng được áp dụng theo tiêu chuẩn an toàn tổng thể IEC 60335-1.
5.

   Kiểm tra dây phát quang và IEC 60335-1: An toàn của hộ gia đình và các thiết bị điện tương tự

   IEC 60335-1 là một đặc tả chung chi phối sự an toàn của các thiết bị gia dụng. Trong đặc điểm kỹ thuật, kiểm tra dây phát sáng được sử dụng để đánh giá tính dễ cháy của các vật liệu phi kim loại hỗ trợ các kết nối mang hiện tại được sử dụng trong thiết bị.

   Độ nặng kiểm tra dây phát quang được quy định trong IEC 60335-1 được xác định bởi liệu thiết bị có được tham dự hoặc không giám sát trong quá trình sử dụng hay không và lượng dòng điện được thực hiện bởi kết nối. Thiết bị dự bị về cơ bản là bất kỳ thiết bị nào được vận hành bởi người tiêu dùng tham dự như máy hút bụi, bàn là và bình cà phê. Các thiết bị không được giám sát là những thiết bị được đặt tại chỗ và hoạt động riêng. Ví dụ như tủ lạnh, dụng cụ nấu ăn, máy rửa bát, máy giặt và máy sấy.

   Các kết nối được sử dụng trong một ứng dụng được phân loại là không giám sát với hiện tại lớn hơn 0.2A phải chịu sự đánh giá nghiêm trọng nhất. Để tuân thủ đặc điểm kỹ thuật này, có thể yêu cầu ba mức đánh giá tính dễ cháy:

   Đáp: Để vượt qua mức đánh giá đầu tiên, vật liệu phải có tối thiểu GWFI 850 ºC hoặc sản phẩm cuối cùng phải vượt qua kiểm tra dây phát quang ở 850 ºC. Điều quan trọng cần lưu ý là để sản phẩm cuối cùng đi qua, mẫu phải tự dập tắt trong vòng 30 giây như được xác định trong đoạn trên. Xét nghiệm phải tuân thủ quy trình 60695-2-11.

   B: Để vượt qua mức đánh giá thứ hai, vật liệu phải có tối thiểu GWIT 775ºC hoặc sản phẩm cuối cùng phải vượt qua kiểm tra dây phát quang ở 750 ºC. Điều quan trọng cần lưu ý là nếu sản phẩm cuối cùng được kiểm tra, bất kỳ đánh lửa nào phải tự dập tắt trong vòng 2 giây hoặc các thành phần xung quanh phải vượt qua mức đánh giá thứ ba.

   Mức đánh giá thứ ba (chỉ thực hiện nếu đầu nối có ngọn lửa dài hơn 2 giây) không được thực hiện trực tiếp trên đầu nối, mà thay vào đó được thực hiện trên bất kỳ bộ phận nào trong thiết bị rơi trong một phong bì lý thuyết phía trên đầu nối. Các thành phần bên trong phong bì được làm từ vật liệu có chỉ định dễ cháy tối thiểu như UL 94 V1 không phải được đánh giá thêm. Tuy nhiên, các thành phần bên trong phong bì có ít hơn UL 94 V1 phải chịu thử nghiệm ngọn lửa kim.

   Tham khảo sơ đồ dòng chảy ở Phụ lục A để minh họa thử nghiệm cần thiết cho các vật liệu hỗ trợ các kết nối mang dòng điện lớn hơn 0,2 A trong các thiết bị không cần giám sát.

   Các đầu nối được sử dụng trong các Thiết bị được phân loại là không được giám sát với dòng điện nhỏ hơn 0.2A hoặc được phân loại là thiết bị đã tham dự phải chịu các phương pháp thử nghiệm ít nghiêm trọng hơn. Điều quan trọng là nhà sản xuất thiết bị phải hiểu việc phân loại thích hợp sản phẩm hoàn chỉnh của họ, để áp dụng mức độ kiểm tra chính xác theo IEC 60335-1 cho các thành phần.

   TE Connectivity cam kết hướng tới việc cung cấp một loạt các sản phẩm để giúp khách hàng Công cụ đáp ứng các yêu cầu về tính dễ cháy của IEC 60335-1. TE liên tục đánh giá các loại nhựa mới để xác định liệu các vật liệu này có phù hợp với các ứng dụng cần có sự tuân thủ của dây Glow hay không.

   Kinh nghiệm của chúng tôi đã chỉ ra rằng chỉ cần sử dụng một vật liệu nhựa đáp ứng tối thiểu Glow Wire

   Chỉ số dễ cháy (GWFI) và giá trị nhiệt độ đánh lửa dây (GWIT) cho vỏ đầu nối sẽ không nhất thiết tạo ra phần cuối cùng sẽ vượt qua kiểm tra dây phát quang (GWT) ở 750 ºC không có ngọn lửa (≤ 2 giây). Điều quan trọng cần lưu ý là các giá trị GWFI và GWIT bắt nguồn từ thử nghiệm được thực hiện trên các đĩa thử nghiệm, trong khi GWT được thực hiện trên các sản phẩm cuối cùng. Thông thường, điều này có nghĩa là sản phẩm cuối cùng sẽ thấy tiếp xúc với phần tử được làm nóng trong suốt thời gian thử nghiệm, trong khi các tấm thử sẽ chỉ thấy tiếp xúc bị hạn chế do nguyên tố cháy qua độ dày của tấm ngay sau khi tiếp xúc ban đầu. Tại TE, chúng tôi làm việc để loại bỏ bất kỳ nghi ngờ nào liên quan đến hiệu suất của các sản phẩm của chúng tôi trong các thử nghiệm dây phát quang. Bởi vì điều này, TE chỉ tuyên bố một sản phẩm được "Glow Wire Compliant" khi các sản phẩm cuối cùng đã hoàn thành vượt qua thử nghiệm TE với các yêu cầu dây Glow hiện tại nghiêm ngặt nhất trong IEC 60335-1. Vui lòng xem xét TE Connectivity để trả lời bất kỳ câu hỏi nào về cam kết cung cấp các giải pháp tốt nhất cho nhu cầu của bạn.
