| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Third part calibration certificate(cost additional) |
| Số mô hình: | HDX1307 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | Ván ép |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
| Tên: | Thiết bị kiểm tra uốn cong lạnh | Tiêu chuẩn: | IEC60811-1-4 điều 8.1 và 8.2 |
|---|---|---|---|
| Sự bảo đảm: | 1 năm | Nhà ga: | 2 |
| Mandrel: | 13 CÁI | đường kính bên ngoài của mẫu: | 2,5 mm ～ 12,5 mm |
| Ứng dụng: | Thử nghiệm uốn ở nhiệt độ thấp | Phương thức hoạt động: | Thủ công |
| Điểm nổi bật: | Vận hành bằng tay Thiết bị kiểm tra uốn lạnh,Thiết bị kiểm tra uốn cong cáp |
||
Vận hành bằng tay Thiết bị kiểm tra uốn lạnh cho cáp Đường kính ngoài nhỏ hơn 12,5mm
8.1 Thử nghiệm uốn ở nhiệt độ thấp đối với cách điện
8.1.1 Yêu cầu chung
Thử nghiệm này nói chung dành cho các lõi có tiết diện tròn có đường kính ngoài đến và bằng 12,5 mm và đối với lõi hình cung khi không thể chuẩn bị hình quả tạ.Thiết bị kiểm tra cáp
Nếu tiêu chuẩn yêu cầu đối với loại cáp, thử nghiệm phải được thực hiện trên các lõi lớn hơn.Nếu không, cách điện của các lõi lớn hơn phải chịu thử nghiệm độ giãn dài được mô tả trong Điều 8.3.
8.1.2 Lấy mẫu và chuẩn bị mẫu thử
Mỗi lõi được thử nghiệm phải được đại diện bằng hai mẫu có chiều dài thích hợp.Sau khi loại bỏ các lớp phủ, nếu có, các mẫu sẽ được sử dụng làm mẫu thử.Thiết bị kiểm tra cáp
8.1.3 Thiết bị
Thiết bị được khuyến nghị cho phép thử này được trình bày trong Hình 1, trang 20, kèm theo các giải thích.Về cơ bản, nó bao gồm một trục quay và các thiết bị dẫn hướng cho các mẫu thử.Thiết bị kiểm tra cáp
Cũng có thể sử dụng thiết bị trục gá đơn khác, về cơ bản tương đương với thiết bị được trình bày trong Hình 1.
Thiết bị phải được giữ trong tủ có nhiệt độ thấp thích hợp trước và trong quá trình thử nghiệm.
Tiêu chuẩn:IEC60811-1-4 điều 8.1 và 8.2, các phương pháp thử nghiệm chung đối với vật liệu cách điện và vỏ bọc của cáp điện và cáp quang-phần 1-4: Các phương pháp áp dụng chung-Thử nghiệm ở nhiệt độ thấp.
Ứng dụng:Thử nghiệm này nói chung dành cho cáp có đường kính tổng thể đến và bằng 12,5 mm, hoặc cho cáp dẹt, kích thước trục chính đến và bằng 20 mm.Thiết bị kiểm tra cáp
Mẫu thử nghiệm:Cáp có đường kính tổng thể đến và bao gồm 12,5 mm, hoặc đối với cáp dẹt, kích thước trục chính lên đến và bao gồm 20 mm.
Tính năng:Được làm bằng thép không gỉ, 2 trạm, được trang bị tay cầm mở rộng có thể được kết nối với bên ngoài của buồng nhiệt độ thấp.
Thông số:
Trạm: 2
Đường kính mẫu: Φ2,5mm ～ 12,5mmThiết bị kiểm tra cáp
Số lượt: 2 đến 10 lượt, và số lượt được quy định trong bảng sau:
| Đường kính tổng thể (d) của mẫu thử (mm) | Số lượt |
| D≤2,5 | 10 |
| 2,5 ﹤ d≤4,5 | 6 |
| 4,5 ﹤ d≤6,5 | 4 |
| 6,5 ﹤ d≤8,5 | 3 |
| 8,5 ﹤ ngày | 2 |
Điều kiện thử nghiệm: Đường kính của trục gá phải từ 4 đến 5 lần đường kính của mẫu thử.Trang bị tiêu chuẩn với trục gá: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37,5mm
Tốc độ quay: 5S / lượt, điều khiển bằng tayThiết bị kiểm tra cáp
Đường kính ống: Ф3,5, Ф6, Ф10, Ф12, Ф16mm, mỗi ống hai mảnh

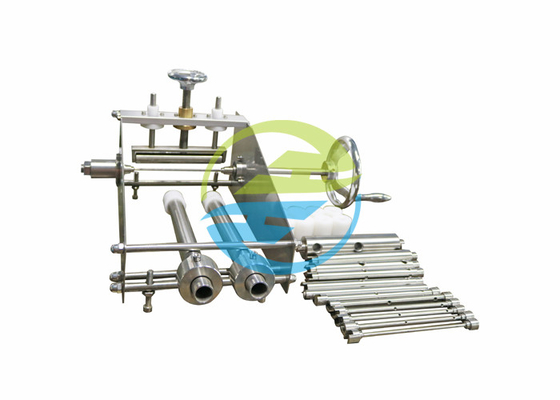

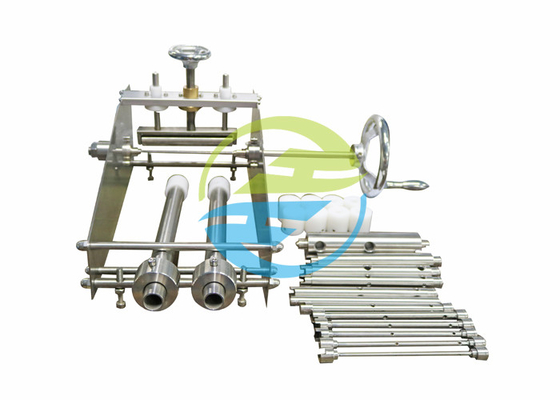

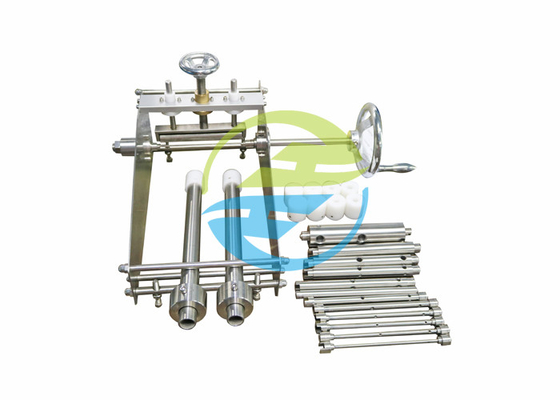

Hình ảnh để tham khảo:
