| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | calibration certificate (cost additional) |
| Số mô hình: | HK1503 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | Ván ép |
| Thời gian giao hàng: | 45 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |
| Mẫu thử nghiệm: | Công tắc đèn tự chấn lưu (SBL) | Đồng hồ đo điện áp: | 0 ~ 300V |
|---|---|---|---|
| Đồng hồ điện: | 0 ~ 9KW | Nhà ga: | 3 nhà ga |
| Điện áp đầu vào: | Có thể điều chỉnh | Đặt trước điện áp định mức: | 250V |
| Đánh giá hiện tại: | 10,13,16,20A tùy chọn | Thời gian bảo vệ: | 1 ~ 99 giây |
| Điểm nổi bật: | Bộ kiểm tra công tắc IEC60669-1,Bộ kiểm tra công tắc tự chấn lưu |
||
IEC60669-1 Điều khoản 19.3 Hộp tải đèn tự chấn lưu SBL Bộ thử công tắc 250V
Công tắc dành cho tải của bóng đèn có chấn lưu (SBL) phải chịu được, không bị mài mòn quá mức hoặc các tác động có hại khác, các ứng suất điện và nhiệt xảy ra khi điều khiển mạch đèn có chấn lưu.
Kiểm tra sự phù hợp bằng cách kết nối tải như cho trên Hình 12b qua công tắc cần thử nghiệm với nguồn điện.
Các tính toán dựa trên các thông số sau để có các giá trị cần thiết cho dòng khởi động và I 2 t:
- dòng điện ngắn mạch kỳ vọng (rms) của nguồn điện 3 kA tại cos ϕ = 0,9 (trễ);
- điện trở R 3 bằng 0,25 Ω trong mạch thử nghiệm với tải.Giá trị này nhận được với dây dẫn có tiết diện là 1,5 mm 2 khi thử nghiệm công tắc có dòng điện danh định đến và bằng 13 A và 2,5 mm 2 khi công tắc có dòng điện danh định trên 13 A đến và trong đó có 20 A đang được thử nghiệm.
Tiêu chuẩn:Điều khoản 19.3 của IEC60669-1: 2017
Ứng dụng:Thiết bị này thích hợp để kiểm tra khả năng ngắt và kiểm tra tuổi thọ hoạt động bình thường cho các công tắc cố định dùng trong nhà và mục đích tương tự, đặc biệt thích hợp cho công tắc đèn chấn lưu tự ứng suất điện và kiểm tra ứng suất nhiệt khi điều khiển mạch LED.Để xác minh xem công tắc có thể chịu được sử dụng bình thường hay không, mọi hư hỏng cơ học hoặc hỏng hóc về điện trong hoạt động bình thường, bất kỳ hiện tượng bám dính tiếp xúc nào hoặc hiện tượng đóng hoặc ngắt kết nối trong thời gian dài, để kiểm tra xem có bị mài mòn quá mức hoặc các hậu quả có hại khác hay không.
Mẫu thử nghiệm:Công tắc đèn tự chấn lưu (SBL)
Tính năng:Kích thước khoảng: rộng (800mm) * Sâu (800mm) * cao (1800mm).Khung màu xanh lam và các tấm bên màu trắng nhạt.Phía trên mặt trước là bảng điều khiển hoạt động.Trên điều khiển có công tắc nguồn, điện áp kiểm tra sản phẩm và các dụng cụ hiển thị công suất, chuông báo, màn hình cảm ứng, v.v., có các tổ hợp tải điện trở và tụ điện, công tắc tơ AC, rơ le.Có một thiết bị đầu cuối dưới hộp, được kết nối với sản phẩm trong máy thử nghiệm thông qua dây dẫn, xuất ra dòng điện và cung cấp tải trong quá trình kiểm tra.
Thiết bị tải đã được cài đặt trước với các điều kiện tải tiêu chuẩn trước khi xuất xưởng.Miễn là điện áp thử nghiệm được điều chỉnh đến 250V ~, người vận hành nhấn nút công tắc có cùng dòng điện danh định với công tắc được thử nghiệm và công suất danh định của nó, dạng sóng xung, Iđỉnh caovà tôi2t đáp ứng các yêu cầu tương ứng của tiêu chuẩn.
Có 3 trạm và 3 công tắc có thể được kiểm tra cùng một lúc.
Với chế độ đo sáng và cổng chuyên dụng đo sáng, tấm đóng 90 độ tích hợp, dễ dàng đo dạng sóng đầu ra, tôiđỉnh caogiá trị hiện tại và tôi2t giá trị năng lượng, đáp ứng đầy đủ các tiêu chuẩn về yêu cầu thiết bị đo lường.
Thiết bị được trang bị bộ điều chỉnh điện áp, có thể đạt điện áp 250V theo yêu cầu của thử nghiệm đóng cắt mà không cần bộ điều chỉnh điện áp bên ngoài.
Thông số:
| KHÔNG. | Mục | Tham số |
| 1 | Nguồn cấp | một pha AC220V ± 5% / 50Hz |
| 2 | Đồng hồ đo điện áp | 0 ~ 300V, độ chính xác 0,5, màn hình kỹ thuật số |
| 3 | Đồng hồ điện | 0 ~ 9KW, độ chính xác 0,5, màn hình kỹ thuật số |
| 4 | Kênh đầu ra | 3 |
| 5 | điện áp định mức công tắc đặt trước | 250V |
| 6 | đánh giá hiện tại | 0A, 13A, 16A, 20A tùy chọn (có thể tùy chỉnh điện áp thử nghiệm và dòng điện thử nghiệm) |
| 7 | điện áp đầu vào | Có thể điều chỉnh, để đảm bảo rằng điện áp thử nghiệm là 250V |
| số 8 | Tất cả các thông số hoạt động được đặt ở 250V ~, bao gồm W, Iđỉnh cao, TÔI2t, và khởi động các dạng sóng hiện tại | |
| 9 | Mỗi thiết bị cung cấp một thiết bị điều khiển đóng cửa (màn hình cảm ứng chọn chức năng "đo lường"), mỗi lần là trong dẫn góc 90 độ, chức năng này có thể được sử dụng để hiệu chuẩn thiết bị ban đầu và xác minh phép đo. | |
| 10 | Với chức năng bảo vệ dài / lâu, thời gian bảo vệ 1 ~ 99S có thể được cài đặt trước, bảo vệ báo động tắt máy. | |
| 11 |
Môi trường sử dụng: nhiệt độ 5 ~ 40 ° C, độ ẩm tương đối 20 ~ 90% RH, áp suất khí quyển 80 ~ 106kpa.Không bị rung, không bị nhiễu điện từ, không có bụi, khí ăn mòn, tản nhiệt tốt.
|
|

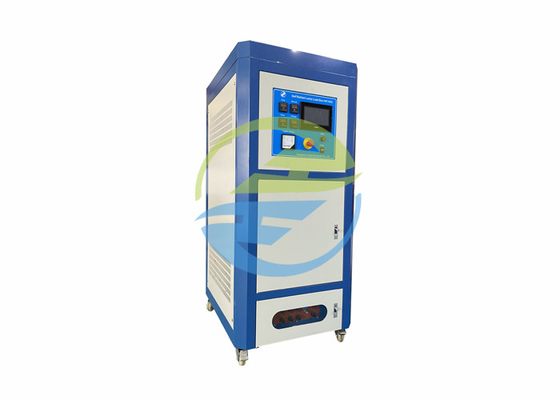

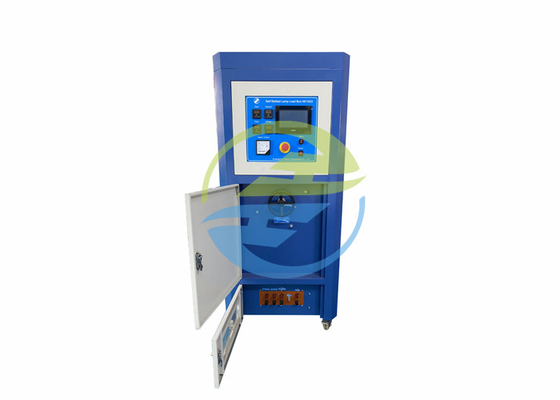

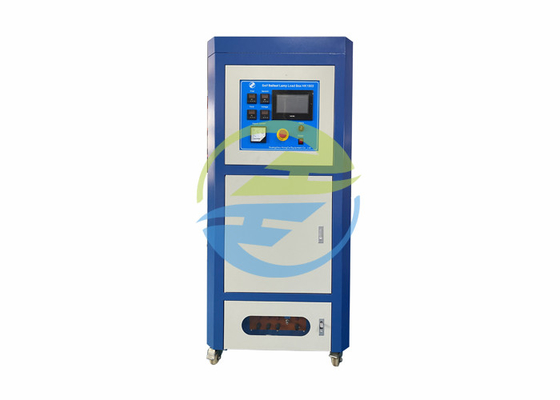

Hình ảnh để tham khảo:
