| Tiêu chuẩn: | IEC60335-1 | Kéo tạ: | 20N * 2, 30N * 2 |
|---|---|---|---|
| Trọng lượng mô-men xoắn: | 5N * 1, 12,5N * 1, 17,5N * 1 | Mô-men xoắn: | 0,1Nm, 0,25Nm, 0,35Nm |
| Tần số căng: | 1 lần / giây | Thời gian mô-men xoắn: | 0,01S ～ 99 giờ 99 phút |
| Điểm nổi bật: | Thiết bị kiểm tra thiết bị điện,thiết bị kiểm tra thiết bị cầm tay |
||

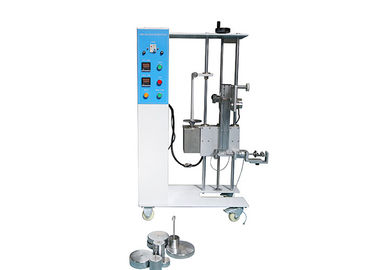

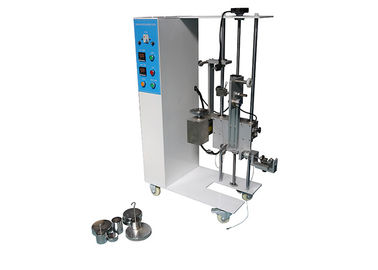

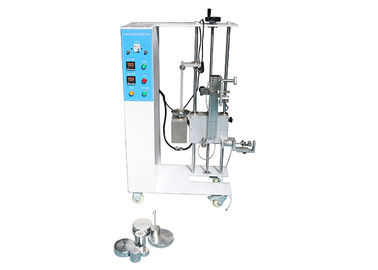

Thiết bị kiểm tra độ căng và xoắn của dây neo HJ0609
Thông tin sản phẩm:
The test appliance conforms to IEC60335-1:25.15. Thiết bị thử nghiệm phù hợp với tiêu chuẩn IEC60335-1: 25.15. It is used to test the power cord tension and torque at the terminal two trials of the appliances which are with a power cord, and intended flexible cord permanently connected to the fixed wiring and other household electrical appliances, medical equipment, checking whether the clamping device is secure. Nó được sử dụng để kiểm tra độ căng của dây nguồn và mô-men xoắn tại thiết bị đầu cuối hai thử nghiệm của các thiết bị có dây nguồn và dây linh hoạt dự định được kết nối vĩnh viễn với dây cố định và các thiết bị điện gia dụng khác, thiết bị y tế, kiểm tra xem thiết bị kẹp an toàn.
Appliances provided with a supply cord, and appliances intended to be permanently connected to fixed wiring by a flexible cord, shall have a cord anchorage. Các thiết bị được cung cấp dây cung cấp và các thiết bị dự định được kết nối vĩnh viễn với dây cố định bằng dây linh hoạt, phải có dây neo. The cord anchorage shall relieve conductors from strain, including twisting, at the terminals and protect the insulation of the conductors from abrasion. Việc neo dây phải làm giảm các dây dẫn khỏi sự căng thẳng, bao gồm cả xoắn, tại các đầu nối và bảo vệ cách điện của dây dẫn khỏi bị mài mòn.
Một dấu được tạo ra trên dây trong khi nó chịu tác dụng của lực kéo trong bảng sau, ở khoảng cách khoảng 20 mm từ chỗ neo dây hoặc điểm thích hợp khác.
The cord is then pulled, without jerking, for 1 s in the most unfavourable direction with the force specified. Sau đó, dây được kéo, không bị giật, trong 1 giây theo hướng bất lợi nhất với lực được chỉ định. The test is carried out 25 times. Thử nghiệm được thực hiện 25 lần.
The cord, unless on an automatic cord reel, is then subjected to a torque that is applied as close as possible to the appliance. Dây, trừ khi trên cuộn dây tự động, sau đó phải chịu một mô-men xoắn được áp dụng càng gần thiết bị càng tốt. The torque is specified in following table and is applied for 1 min. Mô-men xoắn được chỉ định trong bảng sau và được áp dụng trong 1 phút.
During the tests, the cord shall not be damaged and shall show no appreciable strain at the terminals. Trong các thử nghiệm, dây không được bị hỏng và không cho thấy sự căng thẳng đáng kể nào ở các thiết bị đầu cuối. The pull force is reapplied and the cord shall not be longitudinally displaced by more than 2 mm. Lực kéo được áp dụng lại và dây không được dịch chuyển theo chiều dọc quá 2 mm.
Các thông số kỹ thuật:
| Nguồn cấp | AC230V, 50HZ |
| Lực kéo | 20N * 2, 30N * 2 (có thể đạt được lực kéo 30N, 60N, 80N, 100N) |
| Trọng lượng mô-men xoắn | 5N * 1, 12,5N * 1, 17,5N * 1 (có thể đạt được lực xoắn 0,1Nm, 0,25Nm, 0,35Nm) |
| Thời gian thử nghiệm | 0 ~ 9999 (có thể chọn), 25 lần theo mặc định |
| Lực kéo tần số | 1 lần / giây |
| Xoắn tay | 20 mm |
| Thời gian mô-men xoắn | 0,01S-99 giờ 99 phút |
| Kẹp | Kẹp kết hợp cho cả lực kéo và mô-men xoắn, khớp với ổ đỡ, có thể giảm ma sát khi xử lý kiểm tra mô-men xoắn |
Bảng - Lực kéo và mô-men xoắn.
|
Khối lượng thiết bị (kg) |
Lực kéo (N) |
Mô-men xoắn (Nm) |
|
1 |
30 |
0,1 |
|
> 1 và ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Quy trình kiểm tra:
1. Press the “START” button, the pull force testing begins, after it reaches to the preset test times, the torque weight will be released automatically, and then the torque testing begins. 1. Nhấn nút BẮT ĐẦU BẮT ĐẦU, thử nghiệm lực kéo bắt đầu, sau khi đạt đến thời gian thử nghiệm đặt trước, trọng lượng mô-men xoắn sẽ được giải phóng tự động, và sau đó thử nghiệm mô-men xoắn bắt đầu. After it reaches to the preset twist time, manually lift the torque weight, then the pull force and torque testing is completed. Sau khi đạt đến thời gian xoắn đặt trước, tự nâng trọng lượng mô-men xoắn, sau đó kiểm tra lực kéo và mô-men xoắn được hoàn thành.
2. Đo khoảng cách giữa nhãn hiệu và neo dây, khoảng cách trừ 20 mm là chiều dài kéo ra sau khi thử.
3. Khi xử lý thử nghiệm tiếp theo, phải nhấn nút KẾT QUẢ NGAY LẬP TỨC trước khi bắt đầu thử nghiệm, nếu không thiết bị thử nghiệm sẽ không hoạt động.
