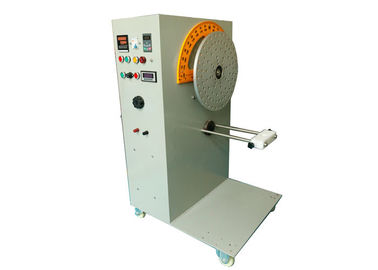

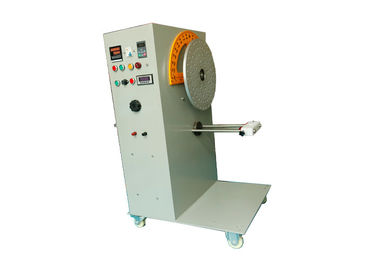

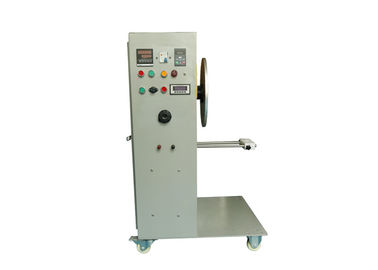

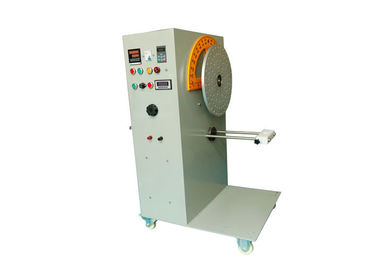

Thiết bị kiểm tra điện gia dụng IEC60335-1 Thiết bị gia dụng Dây cung cấp Thiết bị kiểm tra uốn

IEC60335-1 Thiết bị kiểm tra thiết bị điện gia dụng Thiết bị thử nghiệm uốn dây cung cấp

Thông tin sản phẩm:

Thiết bị thử nghiệm này kiểm tra khả năng bảo vệ của dây cung cấp nơi nó đi vào thiết bị.Nó phù hợp với yêu cầu tiêu chuẩn của IEC60335-1 điều 25.14.Các thiết bị có dây nguồn di chuyển được khi đang vận hành phải được kết cấu sao cho dây nguồn được bảo vệ thích hợp để chống lại sự uốn cong quá mức khi nó đi vào thiết bị.Điều này không áp dụng cho các thiết bị có cuộn dây tự động.

Thiết bị bao gồm lỗ đầu vào được cố định vào bộ phận dao động để khi dây cung cấp ở giữa hành trình của nó, trục của dây nơi nó đi vào bộ phận bảo vệ dây hoặc đầu vào sẽ thẳng đứng và đi qua trục dao động.Trục chính của đoạn dây phẳng phải song song với trục dao động.

Dây được tải sao cho lực tác dụng là

- 10 N, đối với dây có tiết diện danh nghĩa trên 0,75 mm2;

- 5 N, đối với dây khác.

Khoảng cách X, như thể hiện trong hình 8, giữa trục dao động và điểm tại đó dây hoặc bộ phận bảo vệ dây đi vào thiết bị, được điều chỉnh sao cho khi bộ phận dao động di chuyển trên toàn bộ phạm vi của nó, dây và tải tạo ra bên nhỏ nhất sự chuyển động.

Bộ phận dao động được di chuyển qua một góc 90 ° (45 ° ở một trong hai phía của phương thẳng đứng), số lần uốn đối với phụ kiện loại Z là 20.000 và đối với các phụ kiện khác là 10 000. Tốc độ uốn là 60 mỗi phút.Máy kiểm tra thiết bị điện

LƯU Ý: Một lần uốn là một chuyển động 90 °.

Dây và các bộ phận liên quan của nó được quay một góc 90 ° sau một nửa số lần uốn, trừ khi được lắp một dây dẹt.

Trong quá trình thử nghiệm, các ruột dẫn được cung cấp ở điện áp danh định và được tải với dòng điện danh định của thiết bị.


Các thông số kỹ thuật:

1, Nguồn điện: AC220V 50HZ ；

2, Góc uốn: 45 °, 60 °, 90 ° hoặc 120 °, 180 ° có thể điều chỉnh ；

3, Tốc độ uốn: 8 ～ 60 vòng / phút (điều khiển tần số) ；

4, Trạm kiểm tra: 1. 3 trạm làm việc và 6 trạm làm việc có thể được tùy chỉnh.

5, Điện áp đầu ra tối đa: 240V ；

6, Công suất đầu ra tối đa: 3KW ；

7, Sản lượng hiện tại tối đa: 12A ；

8, Chịu tải tối đa của mẫu: 30kg ；

9, Trọng lượng tải: 5N, 10N * 1 ；

10, Bộ đếm: 0 ~ 999999 Hiển thị 6 chữ số, cài đặt trước ；

11, Nó được trang bị kẹp mẫu hoặc nó được tùy chỉnh theo mẫu.
