| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Calibration Certificate(cost additional) |
| Số mô hình: | HDX1302 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | Đóng gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Tiêu chuẩn: | IEC60245-2, IEC60065 | Tải hiện tại: | 0-25A |
|---|---|---|---|
| Tải điện áp: | 0-400V | Tốc độ kiểm tra: | 0,33m / S |
| Kiểm tra đột quỵ: | 1000 ± 20mm | Lõi phù hợp: | 2-18 |
| Tên: | Thiết bị kiểm tra cáp linh hoạt | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Thiết bị kiểm tra cáp linh hoạt Stroke 1000m,Thiết bị kiểm tra cáp linh hoạt 400V,Thiết bị kiểm tra cáp 0 |
||
Kiểm tra hành trình Thiết bị kiểm tra cáp linh hoạt 1000m, 0-400VTải điện áp
Mô tả tiêu chuẩn:
Thử nghiệm này phải được thực hiện bằng thiết bị được chỉ ra trong Hình 1.Thiết bị này bao gồm một giá đỡ C, một hệ thống truyền động cho giá đỡ và bốn ròng rọc cho mỗi Mẫu cáp được thử nghiệm.Vật mang C đỡ hai ròng rọc A và B có cùng đường kính.Hai ròng rọc cố định, ở hai đầu của thiết bị, có thể có đường kính khác với ròng rọc A và B, nhưng cả bốn ròng rọc phải được bố trí sao cho mẫu nằm ngang giữa chúng.Vật mang điện thực hiện các chu kỳ (chuyển động tiến và lùi) trên khoảng cách 1 m với tốc độ không đổi xấp xỉ 0,33 m / s giữa mỗi lần đảo ngược hướng chuyển động.Thiết bị kiểm tra cáp
Các ròng rọc phải được làm bằng kim loại và có rãnh hình bán nguyệt đối với cáp tròn và rãnh phẳng đối với cáp dẹt.Kẹp hãm D phải được cố định sao cho lực kéo luôn được tác dụng bởi trọng lượng mà vật mang di chuyển ra xa.Khoảng cách từ một kẹp hãm đến giá đỡ của nó, trong khi kẹp kia nằm trên giá đỡ của nó, phải tối đa là 5 cm.
Hệ thống truyền động phải sao cho tàu sân bay quay êm và không bị giật khi chuyển hướng từ hướng này sang hướng khác.
Một mẫu cáp mềm dài khoảng 5 m phải được căng trên các ròng rọc, như thể hiện trong Hình 1, mỗi đầu được tải bằng một quả nặng.Khối lượng của quả nặng này và đường kính của các ròng rọc A và B được cho trong bảng 1.Thiết bị kiểm tra cáp
Dáng chuẩn:
Tiêu chuẩn:IEC60245-1 Cáp cách điện bằng cao su-Điện áp danh định đến và bằng 450/750 V-Phần 1: Yêu cầu chung, điều khoản IEC60245-2 3.1 Hình 1 Cáp cách điện bằng cao su-Điện áp danh định đến và bằng 450/750 V-Phần 2: Thử nghiệm các phương pháp.
Ứng dụng:Nó được sử dụng để kiểm tra độ bền cơ học của cáp mềm đã hoàn thành.Thử nghiệm này không áp dụng cho cáp mềm có lõi có tiết diện danh nghĩa lớn hơn 4mm2 và cáp có nhiều hơn 18 lõi xếp thành nhiều hơn hai lớp đồng tâm.
Mẫu thử nghiệm:Đã hoàn thành cáp mềm.Thiết bị kiểm tra cáp
Thông số:
| Nguồn cấp | AC 220V / 50HZ |
| Tải hiện tại của lõi | 0-25A |
| Tải điện áp | 0-400V |
| Kiểm tra tốc độ | 0,33m / S |
| Kiểm tra khoảng cách | 1000 ± 20mm |
| Lõi phù hợp | 2-18Thiết bị kiểm tra cáp |
| Diện tích mặt cắt ngang danh nghĩa | 0,2 ~ 4mm2 |
| Đường kính của ròng rọc | 60,80,120,160,200mm (Khách hàng tùy chọn: 3 chiếc được trang bị tiêu chuẩn) |
| Trọng lượng kết hợp | 0,5kg, 1kg, 1,5kg, 2kg, 2,5kg, 3kg, 3,5kg, 4kg, 6kg, 7,5kg, 8kg |
| Kiểm tra lỗi | Ngắt dòng điện, ngắn mạch giữa các dây dẫn, kiểm tra và đoản mạch giữa các puli. |

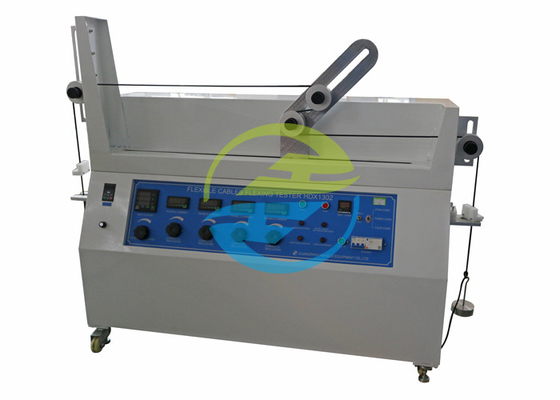

Hình ảnh để tham khảo:
