Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | Calibration Certificate (cost additional) |
Số mô hình: | SH-1 / SH-2 / SH-5 / SH-6 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Hộp nhôm |
Thời gian giao hàng: | 7 ngày |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 100 bộ / tháng |
Tên sản phẩm: | Spring Operated Impact Hammer | Năng lượng tác động: | 0,14, 0,2, 0,35, 0,5, 0,7, 1 J, 2J |
---|---|---|---|
Khối lượng yếu tố tác động: | 250g ± 5g hoặc 500g ± 5g | Vật chất: | Thép không gỉ, Polyamide |
Tiêu chuẩn: | IEC60068-2-75, IEC60335-1, IEC60598-1 và v.v. | Ứng dụng: | Kiểm tra độ bền va đập |
Mô hình: | Năng lượng đơn hoặc năng lượng điều chỉnh | Xếp hạng IK: | IK02, IK03, IK04, IK05, IK06 |
Điểm nổi bật: | Máy kiểm tra tác động IEC 60068-2-75,Máy kiểm tra va đập IK06,Búa tác động vận hành bằng lò xo 1J |

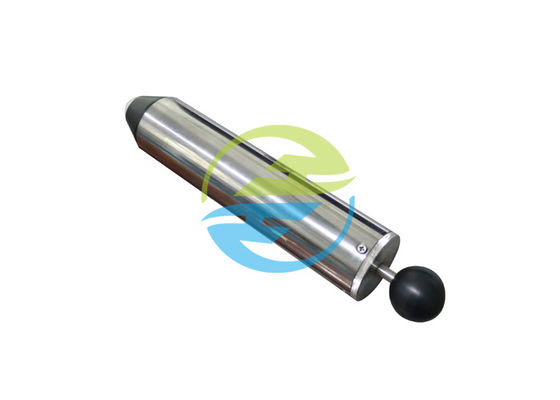

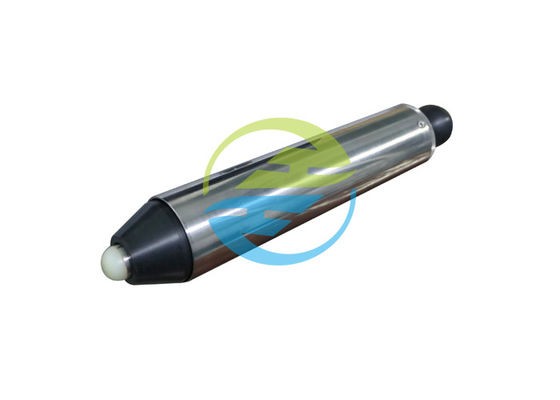

Máy kiểm tra va đập IEC 60068-2-75 - Búa tác động vận hành bằng lò xo 1J
Ví dụ về thiết bị thử nghiệm búa lò xo
Hình E.1 cho thấy một ví dụ về thiết bị thử nghiệm búa lò xo tuân theo Điều 5, đối với năng lượng không vượt quá 1 J. Khối lượng của cụm thân là 1250 g ± 10 g.Đầu búa được cố định vào trục búa sao cho khoảng cách từ đầu của nó đến mặt phẳng va chạm (mặt phẳng của phần cắt hình nón), khi phần tử nổi ở điểm nhả, có giá trị xấp xỉ được hiển thị cho độ nén của lò xo trong Bảng E.1.Máy kiểm tra tác động
Hình nón có khối lượng xấp xỉ 60 g và lò xo hình nón sao cho nó tác dụng một lực xấp xỉ 5 N khi hàm nhả ở điểm thả phần tử nổi.Lò xo của cơ cấu nhả được điều chỉnh sao cho chúng tạo áp lực vừa đủ để giữ cho các hàm nhả ở vị trí được lắp vào.Máy kiểm tra tác động
Thiết bị được nắn bằng cách kéo núm vặn lại cho đến khi các hàm nhả khớp với rãnh trên trục búa.Núm nhả của thiết bị thử nghiệm được đẩy vào (các) vị trí quy định trên mẫu thử, vuông góc với bề mặt của mẫu thử.Áp suất được tăng từ từ để hình nón di chuyển ngược trở lại so với thân của thiết bị cho đến khi nó tiếp xúc với các thanh nhả, sau đó chuyển động để vận hành cơ cấu nhả và cho phép búa đập vào mẫu.
Máy kiểm tra tác động
Tiêu chuẩn: IEC 60068-2-63, IEC 60068-2-75 thử nghiệm Ehb, IEC 60335-1, IEC 60598-1, IEC 60950 và IEC 60065
Ứng dụng: Thiết bị này nhằm mục đích kiểm tra khả năng chống va đập đối với vỏ, tay vận hành, tay cầm, núm, đèn báo và các bóng của thiết bị điện cho mục đích gia dụng hoặc tương tự, để xác minh tính năng an toàn và độ bền của sản phẩm.
Mẫu thử nghiệm: Vỏ, tay vận hành, tay cầm, núm vặn, đèn báo và các sắc thái
Đặc tính:
1. Búa va chạm bao gồm ba phần:
A. Vỏ.Bao gồm vỏ, thanh dẫn và cơ cấu giải phóng phần tử tác động, và các bộ phận được cố định trên các bộ phận này.
B. Yếu tố tác động.Bao gồm đầu búa, đuôi búa và tay bắn.
C. Thả hình nón.
2. Nguyên lý làm việc
Búa tạo ra năng lượng va chạm bởi khối lượng và chuyển động của phần tử va chạm.Khi kéo tay cầm vận hành, nhả móng vuốt dừng tại điểm giải phóng phần tử va chạm, lò xo búa được ép, khi lượng nén khác nhau, lò xo sẽ giải phóng năng lượng khác nhau.Đối với búa tác động đa năng lượng, xoay nắp cuối để chọn năng lượng tác động tương ứng.Năng lượng tác động đã được hiệu chuẩn trên cơ sở hiệu chuẩn trước khi giao hàng.Máy kiểm tra tác động
Thông số:
Mô hình | SH-0,14 / SH-0,2 / SH-0,35 / SH-0,5 / SH-0,7 / SH-1 | SH-2 | SH-5 | SH-6 |
Năng lượng tác động (J) | 0,14;hoặc 0,2;0,35;0,5;0,7;1,0 | 2 ± 0,1 | 0,2 và 0,35, 0,5, 0,7, 1 | 0,14 và 0,2, 0,35, 0,5, 0,7, 1 |
Khối lượng phần tử tác động | 250g ± 5g | 500g ± 5g | 250g ± 5g | 250g ± 5g |
Khối lượng tổng thể | 1250g ± 10g | 1500g ± 10g | 1450g ± 10g | 1450g ± 10g |
Vật chất | Thép không gỉ |
Thép không gỉ Máy kiểm tra tác động |
Thép không gỉ | Thép không gỉ |
