0-360 ° / S PLC Điều khiển tích hợp thông minh Máy đo độ bền cửa tủ lạnh

0-360 ° / s Điều khiển tích hợp thông minh PLC Máy đo độ bền cửa tủ lạnh


Dự án thử nghiệm:
IEC 60335-2-24 điều khoản 22.112

Cửa và nắp của các ngăn trong thiết bị thử nghiệm thiết bị

22.11 2 Cửa và nắp của các ngăn trong thiết bị có không gian trống phải có thể mở từ bên trong.
Kiểm tra sự phù hợp bằng thử nghiệm sau.
Thiết bị rỗng được ngắt kết nối khỏi nguồn cung cấp, được đặt trên một giá đỡ nằm ngang và được làm phẳng theo hướng dẫn lắp đặt, với bánh xe và con lăn, nếu có, được định hướng, điều chỉnh hoặc chặn để ngăn thiết bị di chuyển.Các ổ khóa, nếu có, trên cửa ra vào hoặc nắp đậy không được mở khóa.
Các cửa và nắp đậy được đóng trong thời gian 15 phút.
Sau đó, tác dụng lực lên một điểm, tương đương với điểm bên trong có thể tiếp cận được, của mỗi cánh cửa hoặc nắp thích hợp của thiết bị, tại điểm giữa của cạnh xa trục bản lề nhất theo hướng vuông góc với mặt phẳng của nắp hoặc cửa.
Lực phải được tác dụng với tốc độ không quá 15 N / s và nắp hoặc cửa phải mở trước khi lực vượt quá 70 N.


IEC 62552 điều 11.2, điều 11.3

Kiểm tra độ bền cho cửa, nắp và ngăn kéo

11.2 Cửa ngoài và nắp đậy
11.2.1 Điều kiện / chuẩn bị thử nghiệm
Nhiệt độ môi trường phải từ +16 ° C đến +32 ° C.
Thiết bị lạnh phải được tắt.
(Các) giá đỡ cửa phải được chất tải theo 13.3.2.8 hoặc Điều 12, nếu thích hợp.
11.2.2 Trình tự mở (xem Hình 4)
Chuyển động của cửa phải được kiểm soát từ góc 0 ° đến góc mở từ 5 ° đến 15 °, tiếp theo là chuyển động tự do của cửa, chuyển động được kiểm soát là gần như hình sin.Việc mở cửa sẽ diễn ra trong quý đầu tiên của chu kỳ.
11.2.3 Trình tự đóng (xem Hình 4)
Chuyển động của cửa phải được kiểm soát từ góc mở 45 ° đến góc từ 40 ° đến 35 °, sau đó là chuyển động tự do của cửa và đóng cửa như trong sử dụng bình thường.
Số chu kỳ mỗi phút phải từ 10 đến 25.
- Đối với các khoang có nhiệt độ bên trong TW - 6 ° C, cửa và nắp bên ngoài phải chịu được 100.000 hoạt động đóng mở mà không bị suy giảm chất lượng có thể ảnh hưởng đến độ kín khí của cửa hoặc nắp.
- Đối với các khoang có nhiệt độ bên trong T u - 6 ° C, cửa và nắp bên ngoài phải chịu được 30.000 thao tác đóng mở mà không bị suy giảm chất lượng có thể ảnh hưởng đến độ kín khí của cửa hoặc nắp.
Kiểm tra sự phù hợp sau quy trình sử dụng thử nghiệm theo Điều 9.

11.3 Ngăn kéo bên ngoài
11.3.1 Điều kiện / chuẩn bị thử nghiệm
Nhiệt độ môi trường phải từ +16 ° C đến +32 ° C.
Thiết bị lạnh phải được tắt.
Tất cả các giỏ, giá và thùng chứa phải được xếp theo Điều 12.
11.3.2 Trình tự mở (xem Hình 5)
Các ngăn kéo phải được kéo ra trong vòng 15 mm đến 20 mm tính từ vị trí mở hoàn toàn của chúng.
11.3.3 Trình tự đóng (xem Hình 5)
Các ngăn kéo phải được đóng lại như sử dụng bình thường trong khoảng từ 15 mm đến 20 mm kể từ vị trí mở hoàn toàn của chúng.

Số chu kỳ mỗi phút phải từ 5 đến 10.
- Đối với các ngăn có nhiệt độ bên trong TW - 6 ° C,
1) ngăn kéo đơn phải chịu được 100 000, và
2) nhiều ngăn kéo, mỗi ngăn phải chịu được 50 000,
hoạt động mở và đóng mà không bị suy giảm có thể ảnh hưởng đến độ kín khí của niêm phong ngăn kéo.
- Đối với các ngăn có nhiệt độ bên trong T u - 6 ° C, mỗi ngăn kéo phải chịu được 30.000 thao tác đóng mở mà không bị suy giảm chất lượng có thể ảnh hưởng đến độ kín khí của niêm phong ngăn kéo.
Kiểm tra sự phù hợp sau quy trình sử dụng thử nghiệm theo Điều 9.


Các thông số kỹ thuật:

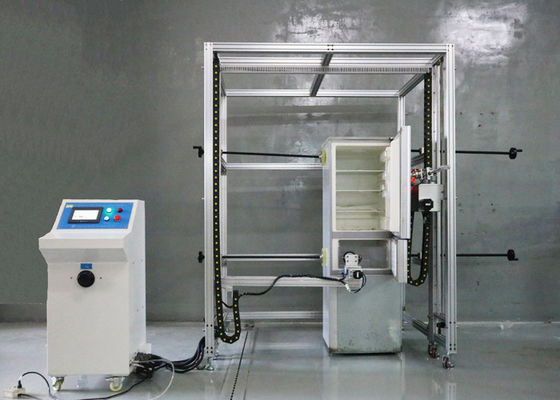

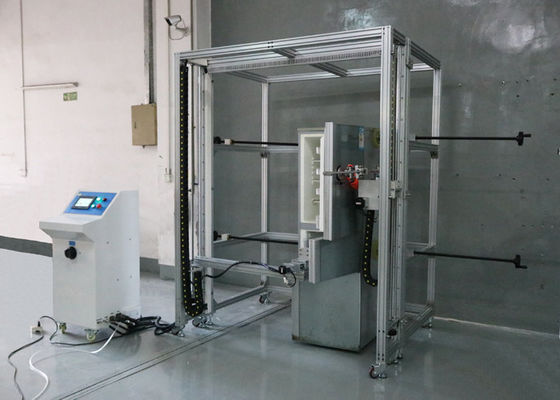

Hình ảnh xem:
