| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Calibration certificate(cost additional) |
| Số mô hình: | HT-I02 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | Hộp nhôm |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Sự bảo đảm: | 1 năm | Sử dụng: | Kiểm tra chống thấm nước |
|---|---|---|---|
| Tiêu chuẩn: | IEC60529 | Ứng dụng: | Đối với thử nghiệm IP2X |
| Đường kính bánh: | Ф75 ± 0,2 | Chiều dài ngón tay: | 80 ± 0,2 |
| Góc cắt ngón tay: | 37 ° | Đầu ngón tay thon: | 14 ° |
| Điểm nổi bật: | Thiết bị kiểm tra chống xâm nhập IP2X,Thiết bị kiểm tra chống xâm nhập nước |
||
IEC60529 Thiết bị kiểm tra bảo vệ chống xâm nhập IP2X Kiểm tra đầu dò ngón tay B
Tiêu chuẩn: IEC 61032 hình 2, IEC60950 hình 2A, IEC60884, IEC60335, UL507 và UL1278 hình 8.4.
Mô tả tiêu chuẩn:
IEC60529
12.3 Điều kiện chấp nhận
Việc bảo vệ đạt yêu cầu nếu giữ được khe hở thích hợp giữa đầu dò tiếp cận và các bộ phận nguy hiểm.
Đối với thử nghiệm của chữ số đặc trưng thứ nhất 1, đầu dò tiếp cận có đường kính 50 mm không được lọt qua lỗ hoàn toàn.
Đối với phép thử của chữ số đặc trưng thứ nhất 2, ngón tay thử có khớp nối có thể xuyên qua chiều dài 80 mm của nó, nhưng mặt dừng ( 50 mm 20 mm) không được lọt qua lỗ.Bắt đầu từ vị trí thẳng, cả hai khớp của ngón tay thử nghiệm phải được uốn liên tiếp thông qua một
góc tới 90 ° so với trục của phần tiếp giáp của ngón tay và phải được đặt ở mọi vị trí có thể.
Xem phụ lục A để làm rõ thêm.Thiết bị kiểm tra chống xâm nhập
15.3 Điều kiện chấp nhận
Việc bảo vệ đạt yêu cầu nếu giữ được khe hở thích hợp giữa đầu dò tiếp cận và các bộ phận nguy hiểm.
Trong trường hợp thử nghiệm đối với chữ B bổ sung, ngón tay thử nghiệm có khớp nối có thể xuyên qua chiều dài 80 mm của nó, nhưng mặt chặn (∅ 50 mm x 20 mm) không được lọt qua lỗ.Thiết bị kiểm tra chống xâm nhập
Bắt đầu từ vị trí thẳng, cả hai khớp của ngón tay thử nghiệm phải được uốn liên tiếp qua một góc đến 90 ° so với trục của phần tiếp giáp của ngón tay và phải được đặt ở mọi vị trí có thể.
Trong trường hợp thử nghiệm đối với các chữ cái bổ sung C và D, đầu dò tiếp cận có thể thâm nhập hết chiều dài của nó, nhưng mặt chặn không được xuyên qua lỗ hoàn toàn.Xem phụ lục A để làm rõ thêm.Thiết bị kiểm tra chống xâm nhập
Các điều kiện để xác minh độ thanh thải thích hợp giống với các điều kiện nêu trong 12.3.1, 12.3.2 và 12.3.3.
Ứng dụng: Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.
Mẫu thử nghiệm: Dễ dàng tiếp cận các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc.

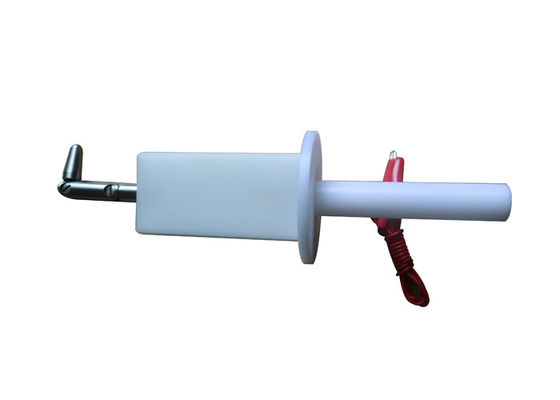

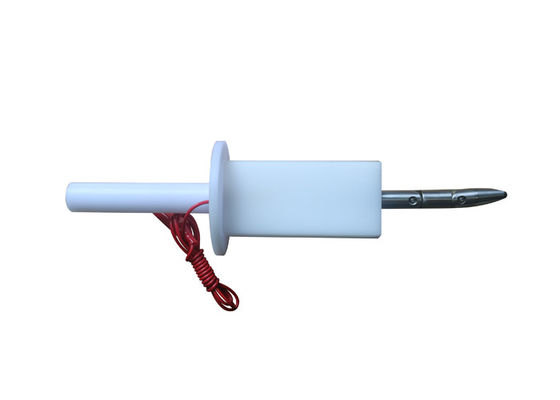

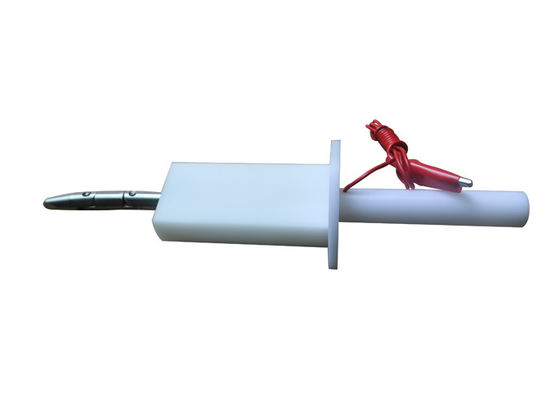

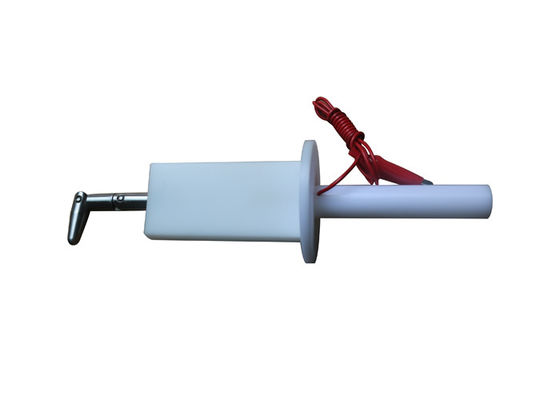

Đặc tính: Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người.Nó có hai khớp di chuyển được, có thể cong 90 °.Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).
Thông số(mm):
| Mô hình | HT-I02 |
| Tên | Ngón tay kiểm tra tiêu chuẩn |
| Phần 1 | 30 ± 0,2 |
| Phần 2 | 60 ± 0,2 |
| Chiều dài ngón tay | 80 ± 0,2 |
| Đầu ngón tay vào vách ngăn | 180 ± 0,2 |
| Hình trụ | R2 ± 0,05 |
| Hình cầu | R4 ± 0,05 |
| Góc cắt vát đầu ngón tay | 37o 0-10 ′ |
| Côn đầu ngón tay | 14 o 0-10 ′ |
| Kiểm tra đường kính ngón tay | Ф12 0 -0,05 |
| Đường kính phần AA | Ф50 |
| Chiều rộng phần AA | 20 ± 0,2 |
| Đường kính vách ngăn | Ф75 ± 0,2 |
| Độ dày vách ngăn | 5 ± 0,5 |
| Lực lượng | ---- |
| Tiêu chuẩn áp dụng | IEC61032-1 |
