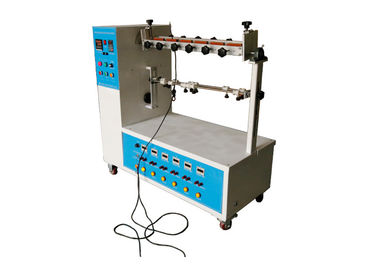

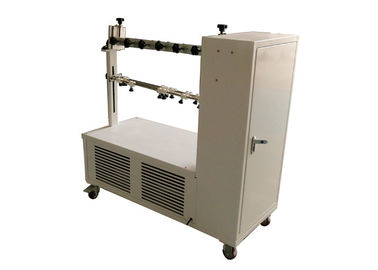

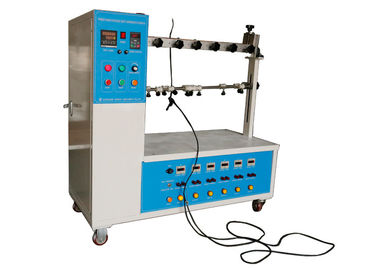

Hình 21 Thiết bị kiểm tra độ linh hoạt của dây cắm 999999

IEC 60884-1 Hình 21 Thiết bị kiểm tra tính linh hoạt của dây cắm với điều khiển 6 nút trạm

Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 23.4, hình 21

Mô tả tiêu chuẩn:

Các phích cắm không thể quấn lại và ổ cắm di động không thể quấn lại phải được thiết kế sao cho cáp mềm được bảo vệ chống lại sự uốn cong quá mức khi nó đi vào phụ kiện.

Các thiết bị bảo vệ được cung cấp cho mục đích này phải bằng vật liệu cách điện và phải được cố định một cách đáng tin cậy.

Kiểm tra sự phù hợp bằng cách xem xét và bằng thử nghiệm uốn được thực hiện bằng thiết bị như thể hiện trên Hình 21.

Thử nghiệm được thực hiện trên các mẫu vật mới.

Mẫu thử được cố định vào bộ phận dao động của thiết bị sao cho khi nó ở giữa quá trình di chuyển, trục của cáp mềm, nơi nó đi vào mẫu, sẽ thẳng đứng và đi qua trục dao động.

Mẫu vật có dây dẹt được gắn sao cho trục chính của mặt cắt song song với trục dao động.

Phụ kiện phải được cố định trong thiết bị thử nghiệm theo cách sau:

- phích cắm: bằng chân cắm;

- ổ cắm di động: ở khoảng cách từ 4 mm đến 5 mm theo hướng của cáp mềm, tính từ mặt khớp nối;phích cắm thử nghiệm có kích thước lớn nhất phải được cắm vào ổ cắm di động trong quá trình thử nghiệm.

Phụ kiện, bằng sự biến thiên của khoảng cách giữa bộ phận cố định của bộ phận dao động và trục dao động, được định vị sao cho cáp mềm tạo ra chuyển động ngang nhỏ nhất khi bộ phận dao động của thiết bị thử nghiệm được di chuyển trên toàn bộ hành trình của nó.

Cáp mềm được tải với khối lượng sao cho lực tác dụng là

- 20 N đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa vượt quá 0,75 mm ² ;

- 10 N đối với các phụ kiện khác.

Dòng điện bằng dòng điện danh định của phụ kiện hoặc dòng điện sau, chọn giá trị nào thấp hơn, được chạy qua các ruột dẫn:

- 16 A đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa lớn hơn 0,75 mm²;

- 10 A đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa là 0,75 mm² ;

- 2,5 A đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa nhỏ hơn 0,75 mm² .

Hiệu điện thế giữa các vật dẫn bằng điện áp danh định của mẫu thử.

Bộ phận dao động được di chuyển qua một góc 90 ° (45 ° ở hai bên của phương thẳng đứng), số lần uốn là 10 000 và tốc độ uốn 60 / phút.

Các mẫu thử có cáp mềm tiết diện tròn được quay 90 ° trong bộ phận dao động sau 5000 lần uốn;mẫu thử với cáp mềm dẹt chỉ được uốn theo phương vuông góc với mặt phẳng chứa trục của ruột dẫn.

Trong quá trình thử nghiệm uốn, phải có

- không bị gián đoạn dòng điện,

- không ngắn mạch giữa các dây dẫn.

Sau thử nghiệm, bộ phận bảo vệ, nếu có, không được tách ra khỏi thân và lớp cách điện của cáp mềm không được có dấu hiệu mài mòn hoặc mòn;các sợi dây dẫn bị đứt không được xuyên qua lớp cách điện đến mức có thể chạm tới được.

Đơn xin:

Thiết bị này được sử dụng để kiểm tra tính chất uốn cong của phích cắm (thiết bị đầu cuối) không thể quấn lại và ổ cắm di động không thể quấn lại, kiểm tra độ bền của cáp nguồn và áo khoác.

Mẫu thử nghiệm:

Phích cắm không thể quấn lại và ổ cắm di động không thể quấn lại

Tính năng:

Động cơ giảm tốc điều khiển cấu trúc khối trượt bằng tay quay để thực hiện chuyển động qua lại, góc uốn trái và phải được điều chỉnh bằng quy mô thủ công và có thể tùy chỉnh mô hình màn hình cảm ứng điều chỉnh góc tự động.

Tester sẽ tự động tắt khi hoàn thành thời gian kiểm tra đặt trước.

Thông số:
