| Tên thương hiệu: | HongCe |
| Số mẫu: | HDX1302 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | T / T, PayPal |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

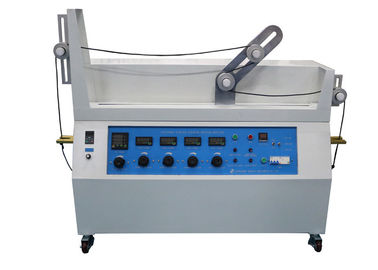

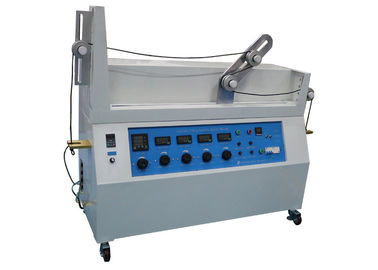

Thiết bị kiểm tra cáp 0,33m / s IEC60245-1 Hình 1 Kiểm tra uốn cho cáp linh hoạt Khoảng cách kiểm tra 1000mm
IEC60245-1 Cáp cách điện cao su - Điện áp định mức lên đến và bao gồm 450/750 V - Phần 1: Điều khoản yêu cầu chung 5.6.3.1, IEC60245-2 Cáp cách điện cao su - Điện áp định mức lên đến và bao gồm 450/750 V - Phần 2: Thử nghiệm mệnh đề phương thức 3.1 Hình 1, mệnh đề IEC60065-1 16.3 b)
Mô tả tiêu chuẩn:
Thử nghiệm này phải được thực hiện bằng phương tiện của thiết bị như trong hình 1. Thiết bị này bao gồm một tàu sân bay C, một hệ thống lái cho tàu sân bay và bốn ròng rọc cho mỗi mẫu cáp được thử nghiệm.Chất mang C hỗ trợ hai ròng rọc A và B, có cùng đường kính.Hai ròng rọc cố định, ở hai đầu của thiết bị, có thể có đường kính khác với ròng rọc A và B, nhưng tất cả bốn ròng rọc phải được bố trí sao cho mẫu nằm ngang giữa chúng.Người vận chuyển thực hiện các chu kỳ (chuyển động tiến và lùi) trong khoảng cách 1 m với tốc độ xấp xỉ 0,33m / s giữa mỗi lần đảo chiều của chuyển động.

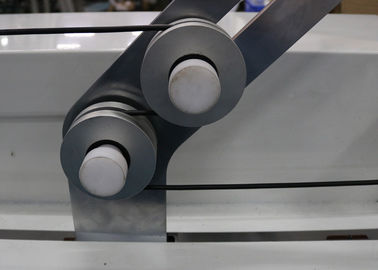

Các ròng rọc phải được làm bằng kim loại và có một rãnh hình bán nguyệt cho cáp tròn và một rãnh phẳng cho cáp phẳng.Kẹp cố định D phải được cố định sao cho lực kéo luôn được áp dụng theo trọng lượng mà vật mang đang di chuyển ra xa.Khoảng cách từ một kẹp giữ đến giá đỡ của nó, trong khi kẹp kia nằm trên giá đỡ của nó, phải tối đa là 5cm.
Hệ thống lái phải sao cho người vận chuyển quay trơn tru và không bị giật khi quay ngược hướng này sang hướng khác.
| Nguồn cấp | 220 V / 50 HZ |
| Tải hiện tại | 0,5-25A, có thể điều chỉnh |
| Tải điện áp | Điều chỉnh điện áp đường dây 10-400V |
| Kiểm tra tốc độ | 0,33m / giây |
| Khoảng cách kiểm tra | 1000 ± 20 mm |
| Lõi thích hợp | 2-18 |
| Diện tích mặt cắt danh nghĩa | 0,2-4mm2 |
| Đường kính ròng rọc | 60, 80, 120, 160, 200mm |
| Kiểm tra trọng lượng | 2 * 0,5kg có móc, 2 * 0,5kg có lỗ, 6 * 1kg có lỗ, 2 * 6kg có móc |
Ứng dụng:
Nó được sử dụng để kiểm tra độ bền cơ học của cáp linh hoạt hoàn thành.Thử nghiệm này không áp dụng cho các loại cáp linh hoạt có lõi có diện tích mặt cắt danh nghĩa lớn hơn 4mm2 , cũng không phải cáp có hơn 18 lõi được đặt trong hơn hai lớp đồng tâm.
Đặc tính:
Bộ máy thử nghiệm có thể đáp ứng các yêu cầu thử nghiệm tiêu chuẩn của các tiêu chuẩn trong nước và quốc tế, có thể được sử dụng rộng rãi.Nó có đồng hồ kỹ thuật số chính xác, do đó, có thể đo chính xác điện áp hiện tại nhỏ hơn hoặc lớn hơn.Phương pháp thay đổi cho ròng rọc rất đơn giản và thuận tiện.Các thiết bị kiểm tra áp dụng cơ chế truyền động dây chuyền, hiệu suất ổn định và tiếng ồn là hiếm.
