| Tên thương hiệu: | HongCe |
| Số mẫu: | HC9903A |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

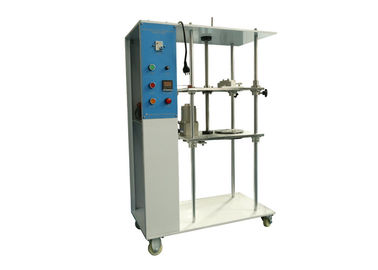

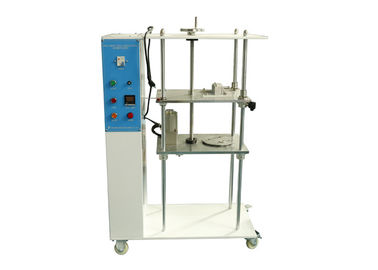

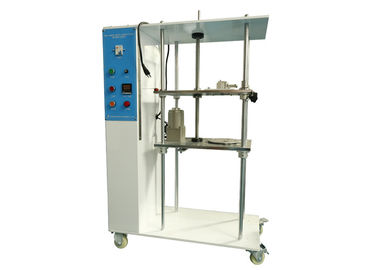

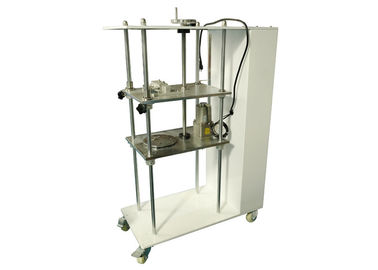

10 Rpm ± 2 Rpm Thiết bị thử nghiệm IEC Thiết bị thử nghiệm uốn cong cho dây dẫn Chiều cao 250 ~ 500mm Ống lót trong vòng 15mm
Tiêu chuẩn:
IEC 60947-1 ' Thiết bị đóng cắt và điều khiển hạ áp –Phần 1: Quy tắc chung 'điều 8.2.4.3, hình 1
Mô tả tiêu chuẩn:
Thử nghiệm phải được thực hiện với thiết bị thử nghiệm phù hợp.Số lượng dây dẫn quy định phải được kết nối với đầu nối.Chiều dài của ruột dẫn thử nghiệm phải dài hơn 75 mm so với chiều cao H quy định trong Bảng 5. Các vít kẹp phải được siết chặt với mômen xoắn phù hợp với Bảng 4 hoặc với mômen xoắn do nhà chế tạo quy định.Thiết bị được thử nghiệm phải được bảo đảm như trong Hình 1.
Mỗi dây dẫn chịu chuyển động tròn theo quy trình sau:
Đầu của ruột dẫn cần thử nghiệm phải được luồn qua một ống lót có kích thước thích hợp trong một trục lăn được đặt ở độ cao H bên dưới đầu nối thiết bị, như cho trong Bảng 5. Các ruột dẫn khác phải được uốn cong để không ảnh hưởng đến kết quả của thử nghiệm. .Ống lót phải được định vị trên trục lăn nằm ngang đồng tâm với ruột dẫn.Ống lót phải được dịch chuyển sao cho đường tâm của nó mô tả một vòng tròn có đường kính 75 mm nằm xung quanh tâm của nó trong mặt phẳng nằm ngang với tốc độ 1 0 vòng / phút ± 2 vòng / phút.Khoảng cách giữa miệng của đầu nối và bề mặt trên của ống lót phải nằm trong phạm vi 1 5 mm so với chiều cao H trong Bảng 5. Ống lót phải được bôi trơn để ngăn chặn sự ràng buộc, xoắn hoặc xoay của ruột dẫn cách điện.Một khối lượng như quy định trong Bảng 5 phải được treo vào đầu của ruột dẫn.Thử nghiệm phải bao gồm 135 vòng quay liên tục.
Trong quá trình thử nghiệm, ruột dẫn không được trượt ra khỏi đầu nối hoặc không được đứt gần bộ kẹp.
Ứng dụng:
Nó được sử dụng để đánh giá xem thiết kế và cấu trúc của đầu nối vít kẹp có phù hợp với yêu cầu không làm hỏng dây quá mức hay không.Bên cạnh đó, nó còn được dùng để kiểm tra xem đầu vít kẹp có thể chịu lực trong quá trình sử dụng bình thường hay không.
Thông số:
| Người mẫu | HC9903A |
| Tỷ lệ kiểm tra | 10 ± 2 vòng / phút |
| Đường kính hồi chuyển | 75mm |
| Thời gian kiểm tra | 0-9999 |
| Trọng lượng | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22,7kg (khối lượng chồng lên nhau) |
| Kiểm tra chiều cao | 250 ~ 500mm |
| Đường kính của lỗ sắt thép | 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm và 28,6 mm, 9 pc |
| Tiêu chuẩn | IEC60947-1 |
Bảng danh sách trọng lượng:
| Không. | Khối lượng (kg) | Số lượng |
| 1 # | 0,2 với móc | 1 cái |
| 2 # | 0,3 với móc | 1 cái |
| 3 # | 0,4 với móc | 1 cái |
| 4# | 0,7 với móc | 1 cái |
| 5 # | 0,7 qua lỗ | 2 máy tính để bàn |
| 6 # | 0,9 có móc | 1 cái |
| 7 # | 0,9 qua lỗ | 2 máy tính để bàn |
| số 8# | 1.4 với móc | 1 cái |
| 9 # | 2 có móc | 1 cái |
| 10 # | 2 qua lỗ | 1 cái |
| 11 # | 2,3 qua lỗ | 1pc |
| 12 # | 4,5 với móc | 1 cái |
| 13 # | 4,5 qua lỗ | 1pc |
| 14 # | 6,8 với móc | 1 cái |
| 15 # | 6,8 qua lỗ | 1 cái |
| 16 # | 8 .2 với móc | 1 cái |
Bảng sắp xếp trọng lượng:
| Khối lượng yêu cầu (kg) | Xắp đặt |
| 0,2 | 1 # |
| 0,3 | 2 # |
| 0,4 | 3 # |
| 0,7 | 4# |
| 0,9 | 6 # |
| 1,4 | số 8# |
| 2 | 9 # |
| 2,9 | 9 # + 7 # |
| 4,5 | 12 # |
| 5.9 | 12 # 2 * 5 # |
| 8.6 | 14 # + 2 * 7 # |
| 9.5 | 9 # + 13 # + 11 # + 5 # |
| 10.4 | 12 # + 13 # + 2 * 5 # |
| 14 | 14 # + 13 # + 10 # + 5 # |
| 15 | 16 # + 15 # |
| 16,8 | 16 # + 13 # + 11 # + 2 * 7 # |
| 20 | 16 # + 15 # + 11 # + 10 # + 5 # |
| 22,7 | 16 # + 15 # + 13 # + 11 # + 7 # |
