Thông tin chi tiết sản phẩm:
Thanh toán:
|
Trạm kiểm tra: | 1 trạm | Kiểm tra trọng lượng: | 10N * 1, 60N * 1, 20N * 2 |
---|---|---|---|
Tỷ lệ kiểm tra: | 60 lần / phút | làm việc đột quỵ: | 35mm |
Điểm nổi bật: | kiểm tra ổ cắm điện,kiểm tra ổ cắm |

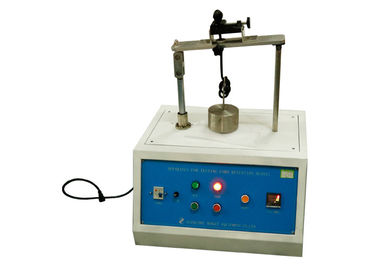

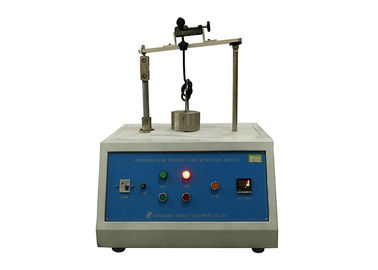

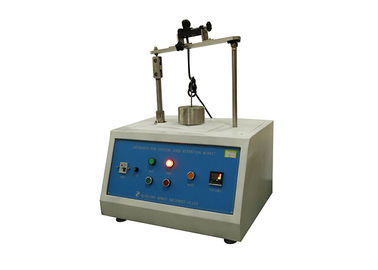

Thiết bị kiểm tra độ giữ dây cho cáp linh hoạt của IEC60884-1 Hình 20 Trạm đơn
Tiêu chuẩn:
IEC 60884-1 'Phích cắm và ổ cắm cho các mục đích gia đình và tương tự - Phần 1: Yêu cầu chung' khoản 23.2, hình 20
Ứng dụng:
Nó là để thử nghiệm phích cắm có thể tua lại và ổ cắm di động có thể quấn lại phải được cung cấp một dây neo sao cho dây dẫn được giảm căng thẳng, bao gồm cả xoắn, trong đó chúng được kết nối với các thiết bị đầu cuối và vỏ bọc của chúng được bảo vệ khỏi mài mòn. Máy tiến hành tự động sau khi thử nghiệm bắt đầu, nó sẽ ngừng hoạt động sau khi đạt đến số lần cài đặt.
Mẫu thử nghiệm:
Không thể cắm lại và ổ cắm ổ cắm, phích cắm có thể tua lại và ổ cắm ổ cắm.
Thông số:
Nguồn cấp | AC 220v 50Hz |
Trọng lượng | 10N * 1, 60N * 1, 20N * 2 |
Tỷ lệ kiểm tra | 60 lần / phút |
Thời gian thử nghiệm | 0-9999, cài sẵn. Mặc định 100 lần. |
Ống lót dây | 5 miếng (6mm, 8mm, 10mm, 12mm, Φ16mm) |
Làm việc đột quỵ | 35mm |
Lực kéo vào cáp linh hoạt:
Dòng điện định mức của cáp linh hoạt (A) | Điện áp định mức của cáp linh hoạt (V) | Lực căng |
2,5 | - | 50 |
2,5 16 | <250 | 60 |
2,5 16 | > 250 | 80 |
> 16 | - | 100 |
Bảng cho lỗ vào của dây
Dòng định mức của phích cắm hoặc ổ cắm di động | Số cực | Đường kính cho phép cho lỗ vào của dây | |
2,5 | - | 6 | - |
10 | 2 3 4 5 | 5 6 số 8 9 | số 8 10 11 12 |
16 | 2 3 4 5 | 5 6 số 8 9 | 10 12 13 14 |
25 | 2 3 4 5 | 12 13 14 15 | 20,5 21 22 24 |
