Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cắm thử: | Tùy chỉnh | Cắm thử: | Thép cứng |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Điểm nổi bật: | kiểm tra ổ cắm điện,kiểm tra ổ cắm |
||

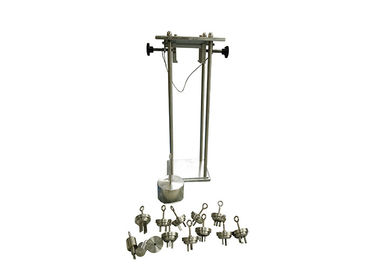

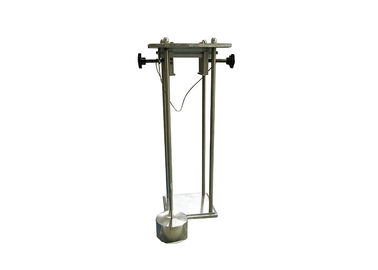

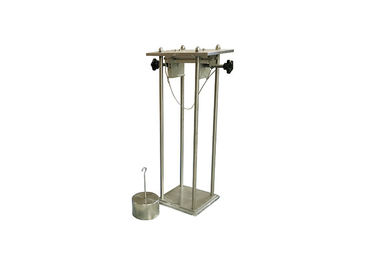

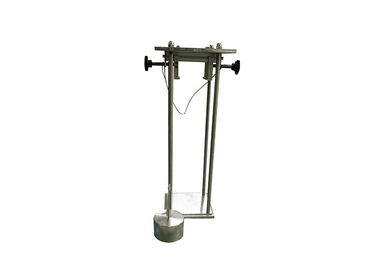

Bộ kiểm tra ổ cắm cho lực lượng xác minh cần thiết để rút phích cắm cho hoạt động thủ công theo tiêu chuẩn IEC60884-1 Hình18
Tiêu chuẩn:
IEC 60884-1 'Phích cắm và ổ cắm cho các mục đích gia đình và tương tự - Phần 1: Yêu cầu chung' khoản 22.1
Ứng dụng:
Nó được sử dụng để kiểm tra xem lực kéo tối đa của phích cắm từ ổ cắm và lực kéo tối thiểu của chốt cắm đơn từ ống lót phích cắm có nằm trong phạm vi của tiêu chuẩn cần thiết hay không. Hệ thống kẹp dễ vận hành.
Mẫu thử nghiệm:
Ổ cắm gia đình hoặc mục đích tương tự .
Đặc trưng:
Tấm trên cùng xoay lên từ vị trí nằm ngang sang hướng thẳng đứng và thiết bị kẹp có thể được xoay ở tấm trên cùng. Các tính năng này cho phép thiết bị được thiết lập ở nhiều cấu hình khác nhau để đáp ứng các yêu cầu tiêu chuẩn khác nhau. Các phích cắm và trọng lượng tiêu chuẩn được cung cấp để thực hiện kiểm tra trên các ổ cắm được định mức lên đến 16A.
Đồng hồ đo pin và trọng lượng thích hợp để kiểm tra lực rút tối thiểu được bán riêng. Kích thước yêu cầu của máy đo pin cần được chỉ định bởi khách hàng.
Các phích cắm thử nghiệm được làm từ thép cứng với độ nhám không quá 0,8mm.
Top pivots tấm từ ngang đến dọc.
Thông số:
| Cắm thử | Được làm bằng thép cứng, phích cắm và chân thử nghiệm phải được chế tạo theo yêu cầu của phích cắm và ổ cắm cụ thể của quốc gia. |
| Trọng lượng | Một bộ. Sự chồng chất có thể đạt được 100N, lực được áp dụng bằng trọng lượng thêm của lực thử nghiệm 1/10 |
| Phương pháp hoạt động | Bằng tay |
Lực rút tối đa và tối thiểu cho phích cắm và ổ cắm:
| Giá trị đánh giá | Số cực | Lực kéo (N) | ||
| Thước đo tối đa của pin cắm đa cực | Thước đo tối thiểu của pin cắm đơn | Thước đo tối đa của pin cắm đơn | ||
| A10A | 2 | 40 | 1,5 | 17 |
| 3 | 50 | |||
| ＞ 10A 16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Hơn 3 | 70 | |||
| 16A 32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Hơn 3 | 100 | |||
Phương pháp kiểm tra:
Trước khi sử dụng lần đầu tiên, người dùng nên làm quen với các tiêu chuẩn có liên quan để sử dụng thiết bị thử nghiệm hiệu quả và phù hợp hơn và hoàn thành thử nghiệm.
1. Xác minh lực lượng rút tối đa
a) Ổ cắm ổ cắm được cố định vào tấm lắp A của một thiết bị như trong Hình 18, sao cho trục của các tiếp điểm ổ cắm thẳng đứng và các lỗ vào cho các chân của mặt cắm hướng xuống dưới. Tạo phích cắm thử với các chân kích thước tối đa được chèn vào và rút ra khỏi ổ cắm mười lần.
b) Phích cắm thử được cắm vào ổ cắm, treo vật nặng lên phích cắm thử.
2. Xác minh lực lượng rút tối thiểu
a) Chọn thước đo chân kiểm tra: Nên chọn chân cắm tối thiểu thích hợp.
b) Sử dụng chất tẩy nhờn để loại bỏ dầu mỡ cắm. Chẳng hạn như: trichloroetylen hoặc ete dầu mỏ (Cần có các biện pháp bảo vệ cần thiết).
c) Ổ cắm ổ cắm được cố định vào thiết bị như trong Hình 18. Thước đo chân kiểm tra được nhẹ nhàng đưa vào ống chèn, làm cho trục của các tiếp điểm ổ cắm thẳng đứng và các lỗ vào cho các chân của mặt cắm xuống dưới .
3. Đánh giá năng lực
1. Áp dụng lực rút tối đa: Phích cắm được tách ra khỏi ổ cắm, được đánh giá là đủ điều kiện.
2. Áp dụng lực rút tối thiểu: Máy đo không rơi khỏi cụm tiếp xúc trong vòng 30 giây, sau đó được đánh giá là đủ điều kiện.
