Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Trạm làm việc: | 2 | Giao diện hoạt động: | Màn hình cảm ứng 7 inch |
|---|---|---|---|
| Chế độ lái xe: | Động cơ servo | Hệ thống điều khiển: | PLC PLC |
| Kiểm tra đột quỵ: | Tuyến tính: 0 ~ 100mm, có thể điều chỉnh | Kích thước: | 1300mmx800mmx600mm |
| Điểm nổi bật: | kiểm tra iec,thiết bị kiểm tra phòng thí nghiệm |
||

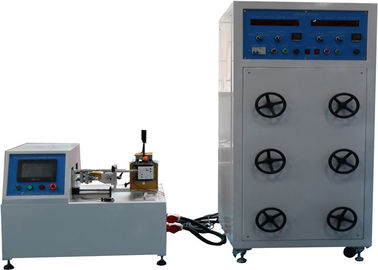

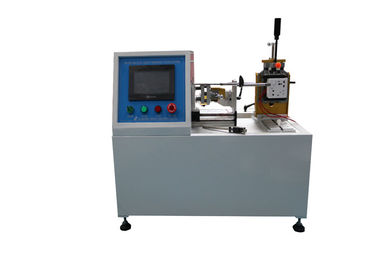

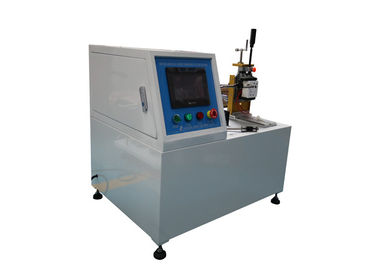

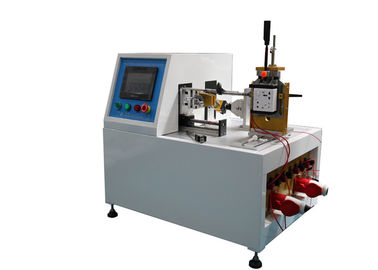

Thiết bị kiểm tra độ bền và chuyển mạch PLC 60884 Thiết bị kiểm tra độ bền 2 trạm
Thông tin sản xuất
Máy thử nghiệm được thiết kế và sản xuất theo tiêu chuẩn IEC60884-1clcl 20 và 21 fig 16, IEC60669-1, v.v. Nó được áp dụng cho công suất ngắt và kiểm tra tuổi thọ hoạt động bình thường của các thiết bị điện cố định và tương tự, cũng phù hợp với phích cắm và khả năng phá vỡ ổ cắm và thử nghiệm tuổi thọ hoạt động bình thường của hộ gia đình và các mục đích tương tự. Thiết bị kiểm tra mô phỏng các công tắc, phích cắm và ổ cắm, tiếp điểm cầu chì trong thời gian dài, hành động chèn và rút, để đánh giá xem các công tắc, phích cắm và ổ cắm, tiếp điểm cầu chì có thể chịu được việc sử dụng bình thường của hư hỏng cơ học và hư hỏng mỏi điện hay không, và liệu các điểm tiếp xúc có hiện tượng bám dính, hiện tượng đóng hoặc ngắt kết nối trong thời gian dài, để kiểm tra xem các mẫu thử có bị mòn quá mức hoặc có các hậu quả có hại khác hay không. Nó là thiết bị kiểm tra đặc biệt cho các công tắc và kiểm tra độ bền điện của ổ cắm.
Thiết bị kiểm tra có thể thực hiện kiểm tra độ bền cho các công tắc nút, công tắc rocker, phích cắm và ổ cắm. Cùng với ngân hàng tải bên ngoài (điện trở, điện cảm và điện dung) có thể xử lý thử tải, nó có một hệ thống điều khiển tương ứng. Xin lưu ý rằng ngân hàng tải bên ngoài nên được chuẩn bị bởi người dùng.
Đặc tính
Máy thử nghiệm được làm bằng khung nhôm, tấm thép không gỉ, được điều khiển bởi động cơ servo và vít bi, với màn hình cảm ứng màu 7 inch, hệ thống điều khiển PLC của Mitsubishi, giao diện vận hành nhân bản và màn hình kỹ thuật số mạnh mẽ. Thời gian thử nghiệm, thời gian hiện tại dẫn, tốc độ thử nghiệm, đột quỵ thử nghiệm có thể được đặt trước. Nó có chức năng hiển thị dòng điện có thể hiển thị dòng dẫn của mẫu. Toàn bộ máy kiểm tra có 2 trạm làm việc, mỗi trạm có thể xử lý các công tắc tuyến tính và phích cắm và ổ cắm đồng bộ. Khi liên tục bật hoặc tắt do độ bám dính hoặc hỏng, nó sẽ báo động và ghi lại số thí nghiệm thích hợp và nó báo động khi thời gian thử nghiệm đạt đến giá trị đặt trước. Máy kiểm tra sẽ tự động dừng khi có báo động.
Các thông số kỹ thuật
| Tên tham số | Dữ liệu tham số | Ghi chú |
| Quyền lực | AC220V, 50Hz | |
| Trạm làm việc | 1 trạm lót; 1 trạm quay. làm việc độc lập | |
| Giao diện hoạt động | Màn hình cảm ứng 7 inch | |
| Chế độ ổ đĩa | Động cơ servo | |
| Hệ thống điều khiển | PLC PLC | |
| Thời gian thử nghiệm | 0 ～ 999999 lần, có thể được đặt trước | |
| Thời gian dẫn | 0 ～ 999,9s, có thể được đặt trước | |
| Giờ giải lao | 0 ～ 999,9s, có thể được đặt trước | |
| Kiểm tra đột quỵ | Tuyến tính: 0 ~ 100mm, có thể điều chỉnh | |
| Bài kiểm tra tốc độ | 15 lần mỗi phút 7,5 lần mỗi phút 30 lần mỗi phút | |
| Môi trường thử nghiệm | Áp suất khí quyển 80 ~ 106kpa; Nhiệt độ môi trường xung quanh 5 ~ 40 ℃; Độ ẩm tương đối (20 ~ 90)% rh; Nơi sử dụng: không rung lắc dữ dội, không rung, không nhiễu điện từ, không bụi, không khí nổ hoặc ăn mòn, tản nhiệt tốt | |
| Kích thước | L * W * H = 1300mmx800mmx600mm | |
| Cân nặng | 180KGS |
Phòng ngừa
1. Người vận hành nên đọc kỹ hướng dẫn trước khi sử dụng thiết bị này, hiểu việc sử dụng an toàn điện và thực hiện các biện pháp phòng ngừa an toàn tương ứng; tiến hành kiểm tra trước khi xác nhận không có rắc rối nào về an toàn.
2. Điện áp là 1,1 lần điện áp định mức của mẫu và dòng điện bằng 1,25 lần dòng điện định mức của mẫu. Vui lòng chọn điện áp và giá trị hiện tại theo yêu cầu của các tiêu chuẩn liên quan, nếu không các mẫu thử sẽ bị hỏng và tai nạn an toàn cá nhân sẽ gây ra.
3. Dây của các mẫu thử được nối với tải phải phù hợp với dòng định mức cho phép của mẫu thử.
4. Sau khi nhấn nút dừng khẩn cấp, phải đặt lại bằng cách vặn nút phải, sau đó nhấn nút Reset Reset, nếu không, thiết bị kiểm tra sẽ không hoạt động hoặc chạy nhầm.
5. Khi thiết bị bị lỗi, vui lòng tắt nguồn và sau đó khởi động lại.
6. Khi kiểm tra quá trình tải, phải tuân thủ nghiêm ngặt các hướng dẫn để kết nối mạch, cũng như chú ý đến an toàn.
7. Mỗi đồ đạc và kẹp đòi hỏi phải bôi trơn và bảo trì thường xuyên.
