Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC60669 | Mẫu thử nghiệm: | Công tắc đèn tự thiêu |
|---|---|---|---|
| Điều khiển: | Điều khiển PLC | Ga tàu: | 3 trạm |
| Kiểm tra đột quỵ: | 0,1 100mm | Kiểm tra tốc độ: | 0,1 200mm / giây |
| Điểm nổi bật: | thiết bị kiểm tra ánh sáng,kiểm tra đèn |
||
Công tắc đèn tự thiêu IEC60669-1 Điều khiển PLC Hoàn toàn tự động Kiểm tra độ bền công suất
Giơi thiệu sản phẩm :
Thiết bị này phù hợp để phá vỡ công suất và kiểm tra tuổi thọ hoạt động bình thường của các công tắc dành cho tải đèn tự phát. Các công tắc dành cho tải tự đèn (SBL) phải chịu được, không bị mài mòn quá mức hoặc ảnh hưởng có hại khác, các ứng suất điện và nhiệt xảy ra khi điều khiển các mạch đèn tự phát. Để xác minh xem công tắc có duy trì liên tục hay hàn các tiếp điểm hay không, bất kỳ hiện tượng bám dính tiếp xúc hoặc hiện tượng đóng hoặc ngắt kết nối dài hạn, để kiểm tra xem có hao mòn quá mức hoặc hậu quả có hại khác hay không.
Hệ thống này được thiết kế và sản xuất theo tiêu chuẩn của điều khoản IEC60669-1: 2017 khoản 19.3 và IEC60669-2-1: 2015 khoản 19.109. Đây là một hệ thống kiểm tra hoàn toàn tự động dựa trên khả năng đọc thử của một công tắc có điện áp định mức 250V, bao gồm hệ thống điều khiển công nghiệp thông minh (máy hiện sóng tích hợp), máy kiểm tra độ bền của công tắc và hộp tải đèn tự phát. (Công tắc có điện áp định mức 130V cần được cấu hình riêng với hộp tải đèn tự phát)
Tính năng sản phẩm :

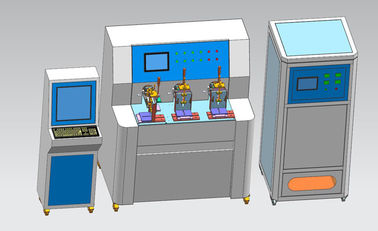

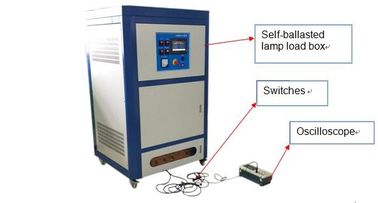

1. Hệ thống này bao gồm một hệ thống điều khiển công nghiệp thông minh, máy kiểm tra độ bền của công tắc và hộp tải đèn tự phát. Trong số đó, bộ kiểm tra tuổi thọ công tắc và hộp tải đèn tự phát có thể được sử dụng riêng.

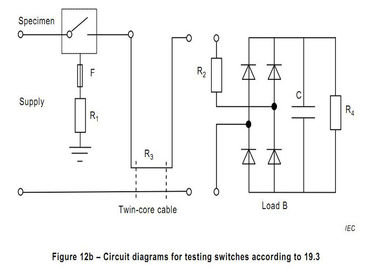

2. Hệ thống điều khiển công nghiệp thông minh chủ yếu dành cho tiêu chuẩn IEC60669-1: 2017 19.3, máy hiện sóng tích hợp, khi bật công tắc đèn LED, nó có thể thu thập điện áp, dòng điện, giá trị cực đại I hiện tại và giá trị tích phân I 2 t của mạch này, và có thể xuất dạng sóng hiện tại. Và thông qua tính toán hệ thống, so với dữ liệu tiêu chuẩn, đưa ra đánh giá đủ điều kiện hoặc không đủ tiêu chuẩn.
3. Bộ kiểm tra tuổi thọ công tắc bao gồm ba cơ chế tuyến tính độc lập và hệ thống điều khiển điện. Nó có thể được sử dụng để kiểm tra khả năng chế tạo và hãm của công tắc tuyến tính (nút, rocker, loại tàu, chuyển đổi) và kiểm tra hoạt động bình thường. Máy được điều khiển bởi động cơ servo và được điều khiển bởi PLC. Nó có thể đặt thời gian thử nghiệm, tốc độ thử nghiệm, thời gian 'trên' (25 + 5 0%) 'thời gian tắt (750 -5%) và thời gian thử nghiệm. Với cổng kết nối tải, các tải thử nghiệm khác nhau có thể được kết nối khi cần, chẳng hạn như tải đèn dây tóc vonfram, tải đèn bên ngoài, tải TV, tải cảm ứng, tải điện dung, tải động cơ, v.v.

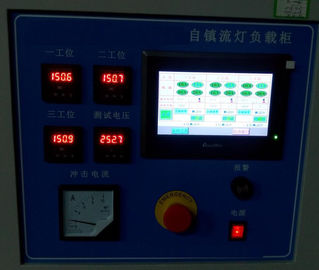

4. Lox tự tải đã được cài đặt sẵn với các điều kiện tải tiêu chuẩn trước khi giao hàng. Miễn là điện áp thử nghiệm được điều chỉnh thành 250V ~, người vận hành nhấn nút công tắc có cùng dòng điện định mức như công tắc cần kiểm tra, và công suất định mức của nó, dạng sóng xung, tôi đạt cực đại và tôi 2 t đáp ứng các yêu cầu tương ứng của Tiêu chuẩn. Toàn bộ máy có 3 kênh, chỉ dành cho các công tắc có điện áp định mức 250V, trong đó hai kênh là 250W (IEC60669-1: 2017 mệnh đề 19.3) và kênh còn lại là 400W (IEC60669-2-1: 2015 mệnh đề 19.109) . Lox tự tải này có chế độ hiệu chuẩn và cổng chuyên dụng hiệu chuẩn, tấm đóng 90 độ tích hợp, kết nối với hệ thống điều khiển công nghiệp, có thể tạo ra dạng sóng, giá trị dòng điện cực đại và giá trị năng lượng I 2 t, đáp ứng đầy đủ các yêu cầu hiệu chuẩn tiêu chuẩn cho thiết bị .
Các thông số kỹ thuật:
| Mục | Nội dung |
| Quyền lực | Một pha với mặt đất AC220V ± 5% / 50Hz |
| Hệ thống điều khiển công nghiệp thông minh | IPC: IPC-810E Phần mềm cấu hình: E5 Máy tạo dao động: Tektronix hoặc Agilent Mô-đun mua lại: nhiều WDH = 600 * 500 * 1450mm, phun tĩnh điện bề mặt |
| Công tắc kiểm tra độ bền | Trạm: 3 trạm kiểm tra độc lập Hệ thống điều khiển: Màn hình cảm ứng LCD màu 7 inch + PLC + động cơ servo, Nó có giao diện liên lạc, thuận tiện cho việc sử dụng trực tuyến hoặc liên lạc với các thiết bị khác (như tải khác nhau), cho phép thu thập và thống kê dữ liệu. Kiểm tra đột quỵ: 0,1 100mm, có thể được đặt trước Tốc độ thử nghiệm: 0,1 200mm / s, có thể được đặt trước Thời gian bật / tắt: thời gian 'bật' sẽ là (25 + 5 0)% tổng chu kỳ và thời gian 'tắt' (750 -5)%, có thể đặt trước 0,1 ～ 99,9 Tốc độ hoạt động: 3 - 40 lần có thể được đặt, liên quan đến đột quỵ thử nghiệm, tốc độ thử nghiệm và cài đặt thời gian bật / tắt Phát hiện báo động: Mạch phát hiện tích hợp, khi phát hiện sản phẩm không đủ tiêu chuẩn, có một cảnh báo bằng âm thanh và hình ảnh và có các thông báo nhắc nhở bằng văn bản: 1.Khi công tắc được liên kết, dẫn truyền liên tục xảy ra; 2.Khi sốc điện cháy hết, không thể kết nối được; 3.Khi đếm đến. Cổng kết nối tải: tải thử nghiệm khác nhau có thể được kết nối khi cần thiết, chẳng hạn như tải đèn dây tóc vonfram, tải bóng đèn bên ngoài, tải TV, tải cảm ứng, tải điện dung, tải động cơ, v.v. Kích thước: W1250mm × D650mm × H1150mm Trọng lượng: 100kg. |
| Hộp tự nạp đèn | Giá trị điện áp kỹ thuật số: Phạm vi 0 ~ 300V, độ chính xác 0,5, Giá trị công suất kỹ thuật số: 0 ~ 9KW, độ chính xác 0,5 Kênh đầu ra: 3 kênh (hai kênh là 250W và kênh còn lại là 400W) Chuyển đổi điện áp định mức: 250V ~, điện áp đầu vào có thể điều chỉnh, Tất cả các thông số vận hành được đặt ở 250V ~, bao gồm đỉnh W, I, I 2 t và các dạng sóng hiện tại. Xếp hạng hiện tại 10A, 13A, 16A, 20A Mỗi thiết bị cung cấp một thiết bị điều khiển đóng (màn hình cảm ứng chọn chức năng "hiệu chuẩn"), mỗi lần ở góc dẫn 90 độ, chức năng này có thể được sử dụng để hiệu chuẩn thiết bị ban đầu và xác minh đo lường. Với chức năng bảo vệ bật / tắt dài, thời gian bảo vệ 1 ~ 99S có thể được cài đặt sẵn, tắt báo động bảo vệ. |
| Sử dụng môi trường | Nhiệt độ 5 ~ 40 ° C, độ ẩm tương đối 20 ~ 90% rh, áp suất khí quyển 80 ~ 106kpa. Không rung lắc mạnh, không nhiễu điện từ, không bụi, khí ăn mòn, tản nhiệt tốt. |
