| Sine Force of Rung máy phát: | 2000kgf (20000N) | Dải tần số của máy phát rung: | 5 ～ 3000Hz |
|---|---|---|---|
| Hiệu suất khuếch đại công suất: | 95% | Dải tần của gia tốc kế: | 0,3-8000Hz ± 10% |
| Điểm nổi bật: | thiết bị đo âm thanh,thiết bị kiểm tra thả |
||
Hệ thống kiểm tra thông tin video âm thanh theo tiêu chuẩn IEC 60065
Hệ thống kiểm tra độ rung điện DC-2000
Thông tin sản phẩm:

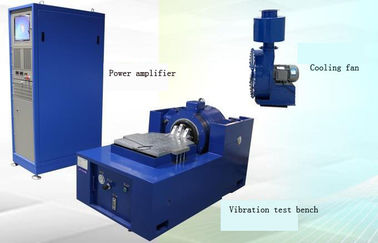

Hệ thống kiểm tra độ rung bao gồm bốn phần: băng thử nghiệm rung, bộ khuếch đại công suất, bộ điều khiển và quạt làm mát.
1. Ghế thử rung
Nguyên lý làm việc của bàn rung:
Các dây dẫn năng lượng được điều khiển bởi lực điện từ trong từ trường. Khi vòng tròn động trong mạch từ của băng ghế rung điện từ vượt qua tín hiệu dòng điện xoay chiều, một lực kích thích được tạo ra trong mạch từ.
Vòng tròn động:
Phần quan trọng nhất của bảng rung điện là vòng tròn động, vòng tròn động là một hệ thống hoạt động. Nó điều khiển cuộn dây được đặt trong khe hở không khí làm việc được tạo ra bởi hệ thống mạch từ, để đạt được các rung động lên xuống tự do bằng cách cung cấp năng lượng cho cuộn dây truyền động.
Cuộn kích thích:
Cuộn kích thích của bàn rung điện được chia thành kích thích trên và kích thích dưới. Cả hai cùng với cuộn dây động tạo thành hai từ trường vuông góc lẫn nhau. Các cuộn dây được cắt với nhau để tạo ra lực cảm ứng từ khi được cấp năng lượng, theo cách này, băng ghế rung tạo ra lực kích thích cần thiết bằng cách cắt giữa cuộn dây động và kích thích.
2. Bộ khuếch đại công suất
Nguyên lý làm việc của bộ khuếch đại công suất: nguồn điện xoay chiều ba pha được cách ly bởi biến áp tần số nguồn, buck được gửi đến bộ lọc toàn cầu ba pha, và sau đó nguồn điện một chiều gợn sóng thấp được gửi đến H -cầu biến áp thông qua bộ lọc tụ điện, và sóng điện áp đầu ra vượt qua chế độ bình thường và cuộn cảm cuộn chế độ chung, và được lọc và xuất ra bảng rung.
3. Phần điều khiển
Bộ điều khiển của chúng tôi sử dụng thuật toán điều khiển và khung DSP tiên tiến nhất thế giới, bộ xử lý DSP 450 MHz nổi 32 bit, ADC 24 bit hiệu suất cao, dải động lên đến 130dB, đảm bảo chất lượng điều khiển đáng tin cậy. Đồng thời, bộ điều khiển có thể cung cấp cho bạn mô-đun phần mềm kiểm soát rung toàn diện nhất, bao gồm: ngẫu nhiên, hình sin, sốc cổ điển, tìm kiếm cộng hưởng và dừng, điều khiển phổ phản ứng sốc, sin cộng ngẫu nhiên, sin cộng với sin, ngẫu nhiên cộng ngẫu nhiên, Tái tạo dạng sóng dài hạn và các tính năng trợ năng khác. Mỗi mô-đun chức năng cung cấp các chức năng cơ bản và tùy chọn và người dùng có thể tùy chỉnh các chức năng cần thiết khi cần.
(Các đơn vị trên có thể được tích hợp vào hộp khuếch đại công suất để vận hành tổng thể hoặc có thể được đặt riêng)
4. Mặt bàn mở rộng
Thông số :
| Máy phát rung ( DC-2000 ) | |
| Lực lượng hình sin | 2000kgf (20000N) |
| Lực lượng ngẫu nhiên | 2000kgf (20000N) |
| Lực ảnh hưởng | 4000kgf (40000N) |
| Dải tần số | 5 ～ 3000Hz |
| Dịch chuyển liên tục (Biên độ) | 0-51mm, cài sẵn |
| Tần số cách ly rung | 2,5Hz |
| Tần số cộng hưởng cấp một | 2600 ± 5% Hz |
| Mặt bàn vít | 17 * M10 |
| Rò rỉ từ thông | <1 tấn |
| Tốc độ tối đa | 2m / s |
| Tăng tốc tối đa | 980m / s 2 (100g) |
| Khối lượng tương đương của các bộ phận di chuyển | 20kg |
| Đường kính cuộn động | 88080mm |
| Tối đa Tải | 300Kg |
| Cân nặng | 2695kg |
| Bộ khuếch đại công suất chuyển mạch ( KA-21 ) | |
| Bộ khuếch đại đầu ra | 21KVA |
| Điện áp đầu ra định mức | 120Vrms |
| Tỷ lệ tín hiệu nhiễu | > 65dB |
| Hiệu suất khuếch đại công suất | 95% |
| Bảo vệ hệ thống | Bảo vệ nhiệt độ, bảo vệ quá dòng, bảo vệ quá áp, bảo vệ quá dòng, bảo vệ dưới điện áp, bảo vệ bên ngoài, bảo vệ lỗi logic |
| Kích thước | 1800 * 900 * 800mm |
| Cân nặng | 450kg |
| Mặt bàn mở rộng theo chiều dọc ( TB-1010) | |
| Kích thước bảng | 1000mm × 1000mm |
| Trọng lượng bàn | 60kg |
| Tần số cao nhất | 200Hz |
| Bảng mức ( S-1010) Tùy chọn | |
| Kích thước bảng | 1000mm × 1000mm |
| Trọng lượng bàn | 60kg |
| Tần số cao nhất | 200Hz |
| Máy tính và các phụ kiện liên quan | |
| Chủ nhà | Lenovo |
| Giám sát | Tùy chỉnh theo vị trí dành riêng của buồng điện |
| Quạt (FJ-2000) | |
| Quạt điện | 7.5KW |
| Khối lượng không khí | 0,71M 3 / giây |
| Áp lực gió | 3,5Kpa |
| Kích thước | 500 * 300 * 200mm |
| Chiều dài ống dẫn | 4m |
| Cân nặng | 140kg |
| Gia tốc kế ( JF ) | |
| Nhạy cảm | 150pc / g |
| Dải tần số | 0,3-8000Hz ± 10% |
| Phạm vi đo | 2000g |
| Chống va đập | 2500g |
| Độ dài dòng | 5m |
| Nhiệt độ hoạt động | -40-150oC |
| Cân nặng | 35Gram |
| Phương pháp cài đặt | M5 |
