Điều khiển điện Thiết bị kiểm tra chống xâm nhập Phương tiện giao thông đường bộ Hệ thống kiểm tra nước Splash dưới 0 - 4 ° C

ISO16750.4 Điều khoản 5 Phương tiện thử nghiệm tách nước trên phương tiện đường bộ Splash 3s dưới 0-4 ° C đối với môi trường mô phỏng

A. Giới thiệu HỆ THỐNG:

Nó phù hợp với ISO16750.4cl 5,4: Thử nghiệm sốc nước đá, Nó được sử dụng để kiểm tra an toàn cho môi trường mô phỏng của hệ thống điện và điện tử có thể bị bắn nước trên các phương tiện giao thông đường bộ khác nhau.

B. thông số kỹ thuật:

Giới thiệu về thiết kế kết cấu

Sản phẩm này được làm bằng vật liệu chất lượng cao, được xử lý bởi các thiết bị xử lý tiên tiến, và bề mặt của vỏ ngoài được phun, đẹp và phẳng. Màu sắc được phối hợp, vòng cung được thiết kế, và các đường nét mượt mà và tự nhiên. Lớp lót được thiết kế là một không gian hạn chế trong quá trình làm việc và được làm bằng thép không gỉ chất lượng cao nhập khẩu. Giá đựng mẫu trong nhà và các phụ kiện phụ kiện khác được làm bằng thép không gỉ, với thiết kế hợp lý và độ bền. Với tiền đề tuân thủ các tiêu chuẩn quốc gia, thiết bị này thực tế hơn và dễ kiểm soát dựa trên sự ổn định của tất cả các khía cạnh. Hơn nữa, thiết bị có các đặc điểm cài đặt dễ dàng, hoạt động đơn giản và bảo trì thường xuyên dễ dàng.

1. Vỏ ngoài của thiết bị được làm bằng công cụ máy CNC tấm thép mạ kẽm chất lượng cao, và bề mặt của vỏ ngoài được phun, mịn hơn và đẹp hơn.

2. Bể chứa bên trong là tấm gương inox chất lượng cao SUS316; để tạo điều kiện tái chế môi trường thử nghiệm và làm sạch sau Zui, đáy của xưởng thiết bị được thiết kế dưới dạng phễu;

3. Vệ sinh thiết bị: Có nhiều đầu phun làm sạch chống ăn mòn nhiệt độ cao bên trong xưởng thiết bị. Sau khi chương trình thiết bị kết thúc, van điện từ được mở ra và vòi làm sạch được kết nối với nước máy là phòng rửa đa hướng;

4. Thiết bị di chuyển vòi phun: Vòi được cố định ở giá đỡ trên và dưới với lớp cách nhiệt. Khi nhiệt độ cao, giá đỡ di chuyển ra khỏi buồng làm việc và di chuyển nhanh vào phòng làm việc trong quá trình phun;

5. Lưu lượng kế: Lưu lượng kế điện tử được sử dụng để đo lưu lượng của dòng nước thử nghiệm, có thể điều khiển, điều chỉnh, hiển thị và tích lũy lưu lượng. Tín hiệu đầu ra 4 ~ 20mADC thông qua bộ chuyển đổi, kết nối với bộ điều khiển trung tâm, được điều khiển bởi nó và hiển thị;

6. Vật liệu cách nhiệt: bông sợi thủy tinh mật độ cao để đảm bảo hiệu suất cách nhiệt và duy trì nhiệt độ trong nhà ổn định;

7. Cửa được cung cấp một cửa sổ trong suốt để quan sát sự thay đổi của mẫu trong nhà. Cửa sổ quan sát được làm bằng kính cường lực rỗng nhiều lớp;

8. Hệ thống trộn sử dụng động cơ quạt trục dài và cánh quạt đa năng bằng thép không gỉ chịu nhiệt độ cao để đạt được chu kỳ khuếch tán dọc đối lưu dọc, để nhiệt độ và độ ẩm trong phòng thí nghiệm đồng đều và ổn định;

9. Dải niêm phong cường độ cao chịu nhiệt độ cao hai lớp được sử dụng giữa cửa và tủ để đảm bảo niêm phong khu vực thử nghiệm. Vật liệu cửa bên trong của cửa được làm bằng thép không gỉ, và tay nắm cửa được làm mà không có phản ứng, giúp thao tác dễ dàng hơn;

10. Có thể sử dụng lỗ thử nghiệm (phía bên trái của máy) cho cáp nguồn thử nghiệm bên ngoài hoặc cáp tín hiệu (khẩu độ 50mm);

11. Hệ thống bơm và làm lạnh của thiết bị được lắp đặt ở phía dưới, và máy nén được nhập từ thương hiệu Tai Khang ở Pháp để đảm bảo hiệu quả làm mát và độ tin cậy.

12. Lắp đặt bánh xe di chuyển PU cố định chất lượng cao ở dưới cùng của máy, có thể dễ dàng di chuyển máy đến vị trí được chỉ định và cố định bánh xe sau Zui;

13. Phần điều khiển của thiết bị được thiết kế ở phía bên phải của thiết bị. Nó được phân phối với bộ điều khiển nhiệt độ, công tắc điều khiển, bình chứa nước, vv Nó rất dễ vận hành, đơn giản và dễ bảo trì.

Hệ thống điều khiển và bảo vệ mạch

Với bộ điều khiển màn hình cảm ứng LCD 7 inch, điều khiển PLC có thể điều khiển nhiệt độ, bơm và lưu lượng và thời gian thử nghiệm tương ứng; dòng chảy được hiển thị trực tiếp trên màn hình cảm ứng.

1. Nhập linh kiện;

2. Không có công tắc bảo vệ cầu chì;

3. Quá tải, rò rỉ, các khối thiết bị đầu cuối có vỏ bọc đầy đủ;

4. Với tự động tắt và bảo vệ khác;

Hệ thống làm mát

1. Máy nén khí: đóng hoàn toàn Pháp Tai Khang;

2. Phương pháp làm lạnh: làm lạnh cơ học;

3. Chế độ ngưng tụ: làm mát không khí cưỡng bức;

4. Môi chất lạnh: R404A (thân thiện với môi trường);

5. Toàn bộ hệ thống đường ống được kiểm tra thông gió và áp suất rò rỉ 48H;

6. Hệ thống sưởi ấm và làm mát hoàn toàn độc lập;

7. Ống đồng làm lạnh xoắn ốc bên trong;

8. Thiết bị bay hơi dốc;

9. Bộ lọc khô, cửa sổ dòng chất làm lạnh, van sửa chữa, tách dầu, van điện từ và bể chứa chất lỏng đều là các bộ phận nguyên bản nhập khẩu;

Điều kiện sử dụng

1. Nhiệt độ môi trường: 5 ° C ~ +32 ° C

2. Độ ẩm xung quanh: ≤85%

3. Yêu cầu về nguồn điện: Hệ thống năm dây ba pha AC380 (± 10%) V / 50HZ

4. Công suất lắp đặt sẵn: khoảng 16KW

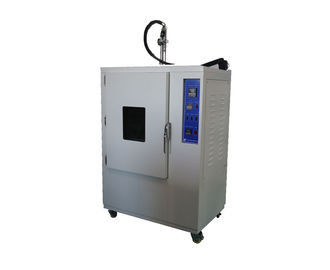

Hình ảnh để tham khảo:
