IEC60669-1 Điều 19.3 Thiết bị điện Tester Tự Ballast Đèn tải hộp 3 kênh

Tiêu chuẩn IEC60669-1 19.3 Hộp đèn tự chấn lưu

Tiêu chuẩn

  Điều khoản 19.3 của IEC60669-1: 2017

Ứng dụng

  Thiết bị này phù hợp cho khả năng phá vỡ và kiểm tra tuổi thọ hoạt động bình thường đối với các công tắc cố định cho nhà và mục đích tương tự, đặc biệt thích hợp để tự điều chỉnh đèn chấn lưu điện và kiểm tra ứng suất nhiệt khi điều khiển mạch LED. Để kiểm tra xem công tắc có thể chịu được việc sử dụng bình thường, hư hỏng cơ học hay thất bại điện trong hoạt động bình thường, bất kỳ hiện tượng bám dính tiếp xúc hoặc hiện tượng ngắt kết nối hoặc ngắt kết nối lâu dài hay không.

Mẫu thử nghiệm

Thiết bị chuyển mạch tự Ballast (SBL)

Đặc tính

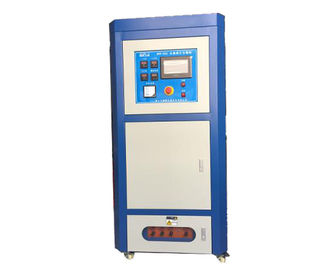

Kích thước khoảng: rộng (800mm) * Sâu (800mm) * cao (1800mm). Khung hình có màu xanh dương và các mặt bên có màu trắng sáng. Phía trên là bảng điều khiển hoạt động. Trên điều khiển có công tắc nguồn, điện áp thử nghiệm sản phẩm và dụng cụ hiển thị công suất, báo động, màn hình cảm ứng, vv, có điện trở và kết hợp tải tụ điện, tiếp điểm AC, rơ le. Có một thiết bị đầu cuối dưới hộp, được kết nối với sản phẩm trong máy kiểm tra thông qua dây, và đầu ra hiện tại và cung cấp tải trong quá trình kiểm tra.

Thiết bị tải đã được cài sẵn với các điều kiện tải tiêu chuẩn trước khi giao hàng. Miễn là điện áp thử được điều chỉnh đến 250V ~, nhà điều hành nhấn nút chuyển đổi với cùng dòng định mức như công tắc để kiểm tra, và công suất định mức, dạng sóng xung, I _peak và I ² t đáp ứng các yêu cầu tương ứng của Tiêu chuẩn.

Có 3 trạm và 3 công tắc có thể được kiểm tra cùng một lúc.

Với chế độ đo sáng và cổng đo chuyên dụng, tấm đóng 90 độ tích hợp, dễ dàng đo được dạng sóng đầu ra, giá trị hiện tại _đỉnh và giá trị năng lượng I ² t, đáp ứng đầy đủ các tiêu chuẩn về yêu cầu đo thiết bị.

Thiết bị được trang bị bộ điều chỉnh điện áp, có thể đạt tới điện áp 250V theo yêu cầu của kiểm tra chuyển mạch mà không cần bộ điều chỉnh điện áp bên ngoài.

Tham số :

1. Nguồn điện: một pha AC220V ± 5% / 50Hz, nguồn cấp điện để kiểm tra mẫu do người dùng chuẩn bị.

2. Voltage meter: Phạm Vi 0 ~ 300 V, độ chính xác 0.5, hiển thị kỹ thuật số

3. Power meter: 0 ~ 9KW, độ chính xác 0.5, hiển thị kỹ thuật số

4. kênh đầu ra: 3 kênh

5. mỗi cài sẵn chuyển đổi đánh giá điện áp 250V ~, đánh giá hiện tại 10a, 13a, 16a, 20a bốn tùy chọn (có thể được tùy chỉnh kiểm tra điện áp và thử nghiệm hiện tại).

6. điện áp đầu vào có thể điều chỉnh để đảm bảo rằng điện áp thử nghiệm là 250V ~

7. Tất cả các thông số vận hành được đặt ở 250V ~, bao gồm W, I _peak , I ² t và inrush dạng sóng hiện tại.

8. Mỗi thiết bị cung cấp một thiết bị điều khiển đóng (màn hình cảm ứng chọn "đo lường" chức năng), mỗi lần trong góc 90 độ dẫn, chức năng này có thể được sử dụng để hiệu chuẩn thiết bị ban đầu và xác minh đo lường.

9. Với chức năng bảo vệ dài / dài, thời gian bảo vệ 1 ~ 99S có thể được cài sẵn, bảo vệ báo động tắt máy.

10. Sử dụng môi trường: nhiệt độ 5 ~ 40 ° C, độ ẩm tương đối 20 ~ 90% RH, áp suất khí quyển 80 ~ 106kpa. Không có rung động nghiêm trọng, không có nhiễu điện từ, không có bụi, khí ăn mòn, tản nhiệt tốt.
