Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | Calibration certificate(cost additional) |
Số mô hình: | HB6205 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Ván ép |
Thời gian giao hàng: | 25 ngày |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 10 bộ / tháng |
Tiêu chuẩn: | IEC62133, IEC60086, UL1612và vv | Phạm vi áp: | 1KN ~ 20KN (Có thể điều khiển) |
---|---|---|---|
Force Tolerance: | ± 1% | Đè bẹp: | 0 ~ 400MM |
Phạm vi tốc độ thâm nhập móng tay: | 1 ~ 80mm / s (có thể điều khiển) | Kiểm tra không gian: | ≥ W300 * D300 * H200mm |
Điểm nổi bật: | máy kiểm tra pin,thiết bị kiểm tra xả pin |

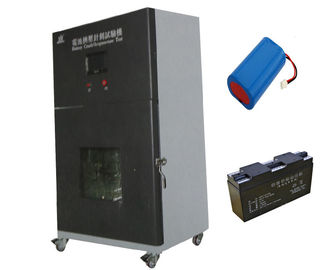

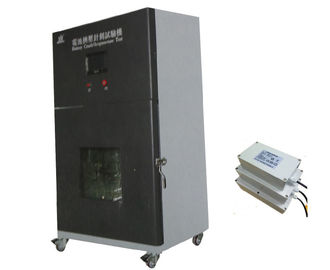

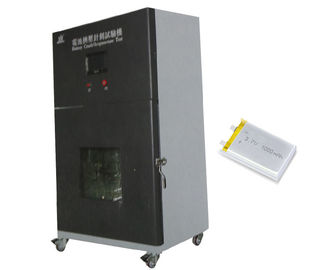

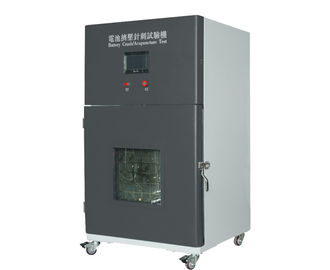

Loại dọc với cấu trúc áp suất dọc Pin Crush Nail Penetration Tester Thiết bị
Tiêu chuẩn
Điều khoản IEC62133 7.3.6.8.3.5 Điều khoản IEC60086-4 6.5.3 IEC 60086-1, GB / T 18332.2-2001,
UL1612, UN38.3, GB / T 31241-2014 và v.v.
Các ứng dụng
Máy kiểm tra pin này được thiết kế để mô phỏng thiết bị đầu cuối pin lithium điện thực tế sử dụng môi trường, chẳng hạn như pin trong lòng, thâm nhập và phản hồi các kết quả khác nhau trong các điều kiện nghiền / thâm nhập khác nhau.
Thử nghiệm phải ở nhiệt độ môi trường 20 ℃ ± 5 ℃, đặt pin kết nối với cặp nhiệt điện (điểm tiếp xúc của cặp nhiệt cố định trên bề mặt pin lớn) trong ngăn kéo, bằng 3mm không gỉ không gỉ xuyên qua điểm trung tâm của pin với tốc độ 20mm / s-80mm / s.
Thông số
Kết cấu | Loại dọc với cấu trúc áp lực theo chiều dọc |
Điện áp đầu vào | 380V 50 Hz |
Phạm vi áp | 1KN ~ 20KN (Có thể điều khiển) |
Force Tolerance | ± 1% |
Đè bẹp | 0 ~ 400MM |
Chuyển đổi đơn vị | Kg / N / Lb |
Phạm vi tốc độ thâm nhập móng tay | 1 ~ 80mm / s (có thể điều khiển) |
Độ chính xác tốc độ | ± 0.1MM / S |
Nail thâm nhập điện | Áp suất dầu |
Kiểm tra không gian | ≥ W300 * D300 * H200mm |
Kích thước tổng thể | W940XD780XH1620 mm |
Cửa sổ quan sát | 390 X 360mm (kính cường lực chống nổ dày 20mm) |
Thắp sáng | Với ánh sáng trên buồng bên trong phía trên |
Căn cứ | Được cài đặt với 4 bánh xe phổ quát và 4 bánh xe cố định, có sẵn để di chuyển và sửa chữa miễn phí. |
Thiết bị chống nổ | Với chức năng giải phóng khí, xả khí thải được tạo ra khi thử nghiệm; Với chức năng chống nổ và xả áp lực, cửa tháo áp suất hấp phụ từ ở mặt sau của tủ bảo vệ (300 * 300mm), khi có cú sốc không khí mạnh, cửa xả mở tự động, giảm lực sốc nổ. |
Đáy phòng | Với thiết bị thu thập loại chiết xuất cho chất điện phân và các mảnh vỡ thực nghiệm. |
Kim thép vonfram | Φ3X100MM 10 miếng Φ5X100MM 10 miếng |
Trọng lượng máy | Khoảng 400 KG |
Phương thức hiển thị | Màn hình cảm ứng PLC |
Hệ thống xả 1.Air: Động cơ trục dài dẫn động các thanh nhôm, có thể xả khí thải ra bất cứ lúc nào.
2. áp lực hệ thống cân bằng: đôi lỗ cung cấp không khí, đảm bảo áp lực cân bằng bên trong buồng.
3.Maintenance hệ thống: Tất cả các bộ phận cần tháo dỡ tất cả với cấu trúc bẫy, thuận tiện cho việc bảo trì.
4. Hệ thống an toàn:
(1). Bản lề thép không gỉ, khóa cửa buồng, đảm bảo cửa không bị sốc khi mở với luồng khí mạnh.
(2) .Với công tắc vi mô trên cửa buồng, chỉ khi cửa buồng đóng, hệ thống có thể hoạt động bình thường.
(3) .Chamber mặt sau với thiết kế kiểu cửa, bản lề một bên, một mặt khác có khóa từ mạnh, khi có luồng gió mạnh, vỏ mặt sau mở tự động, do đó làm giảm lực sốc nổ.
(4) buồng bên trong với cấu trúc chịu nhiệt độ cao, không có cáp điện dễ cháy hoặc các vật liệu khác.
5. thiết kế nhân bản
(1) Khoảng 800mm khoảng cách giữa băng ghế dự bị và sàn nhà, dễ dàng cho hoạt động.
(2) cửa sổ quan sát kính hai lớp, đảm bảo an toàn và kiểm tra đồng thời có thể quan sát các điều kiện thử nghiệm.
(3) bên trong xây dựng tiết kiệm năng lượng ánh sáng cho toàn bộ không gian thử nghiệm, thuận tiện cho quan sát.
6. Hệ thống camera: Được cài đặt với hệ thống camera có độ phân giải cao, có thể quan sát rõ ràng quy trình thử nghiệm.Phụ kiện
3mm kim thép vonfram | 10 miếng |
5mm kim thép vonfram | 10 miếng |
Chuck cờ lê | 1 miếng |
Kẹp kim thép | 1 EA |
Hệ thống cảm biến áp suất | 1E.A. |
Tấm nghiền phẳng, đường kính 150mm | 1 miếng |
