IEC61621 Điện áp cao Low Curren Arc kháng Tester Điện áp đầu ra AC 0 - 20 KV Công suất điện 2 KVA

IEC61621 Điện áp cao Low Curren Arc kháng Tester Điện áp đầu ra AC 0 - 20 KV Công suất điện 2 KVA

Tiêu chuẩn

IPC650, IEC 61621, ASTMD495, Thích hợp cho JEC 149, UL 746A và các phương pháp thử khác.

Ứng dụng

Việc đánh giá kháng hồ quang của vật liệu cách điện như nhựa, chất kết dính nhựa và vecni cách điện cho các thiết bị điện, thiết bị điện và các thiết bị điện gia dụng, vv

Mẫu thử nghiệm

Nó chủ yếu áp dụng cho các vật liệu cách điện rắn như: nhựa, màng, nhựa, mica, gốm sứ, thủy tinh, dầu cách điện, sơn cách nhiệt, bìa cứng và các thử nghiệm kháng hồ quang khác;

Mô tả quy trình thử nghiệm

Các thông số kỹ thuật

1, điện áp đầu vào: AC 220 V

2, điện áp đầu ra: AC 0 - 20 KV;

3, công suất điện: 2 KVA

4, phương pháp thử nghiệm: liên tục arc, hồ quang liên tục

5, kiểm tra hiện tại: 10MA-20MA-30MA-40MA tùy chọn

6, kiểm tra điện áp kiểm soát lỗi: tốt hơn 2%

7, vòng cung off lỗi thời gian: <5ms

8, điện áp thử nghiệm được điều chỉnh liên tục: 0--20 KV

9, kiểm soát hiện tại chính xác: tốt hơn so với ± 10%

10, hiện tại kiểm tra độ chính xác: tốt hơn so với ± 1.5%

11, áp suất thử hiện tại: 0.5 ± 0.05N

12. điện cực đặc điểm kỹ thuật: thép không gỉ tấm điện cực 25.4mm * 12.7mm * 0.15mm

Điện cực vonfram thép ¢ 2.4mm * 70mm

Góc cấu hình điện cực 110 độ

Trọng lượng điện cực: 50G

13, khoảng cách điện cực: 6.35 ± 0.1mm (điều chỉnh)

14, biện pháp an ninh: (1) bảo vệ quá áp

(2) bảo vệ quá dòng

(3) bảo vệ ngắn mạch

(4) bảo vệ mở cửa bảo vệ

(5) bảo vệ phần mềm misoperation

Cấu hình chính

1, máy chủ thử nghiệm

2, 20.000 volts máy phát điện áp cao một

3, tự động máy vi tính điều chỉnh điện áp thiết bị thiết lập (chế độ nối tiếp)

4, một bộ thu thập điện áp và các thiết bị chuyển đổi hiện tại

5, kiểm tra điện cực: hai bộ

6, một thanh xả (loại nhựa)

7, máy tính hồ quang điện trở đo lường và kiểm soát phần mềm

8, một bộ máy tính điều khiển và đo lường đặc biệt

9, một máy in phun màu

10, một bộ CD chương trình

11, hướng dẫn sử dụng sản phẩm

12, một giấy chứng nhận

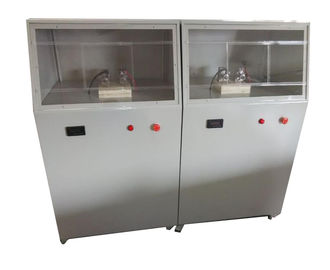

Hình ảnh để tham khảo
