Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cung cấp điện: | AC220V 50Hz. | Kiểm soát và vận hành: | Điều khiển điện thông minh PLC, thao tác trên màn hình cảm ứng |
|---|---|---|---|
| Trạm làm việc: | 1 trạm | Tốc độ uốn: | 10r / phút tức là 60 ° / s） có thể được đặt trước |
| Góc uốn: | 40 ° ± 1 °, có thể được đặt trước | Kích thước và trọng lượng: | 1000 × 500 × 1100mm 100kg |
| Điểm nổi bật: | thiết bị điện tester,thiết bị cầm tay thiết bị kiểm tra |
||
IEC60335-2-2 Thiết bị điện Tester Ống mang hiện tại Bộ thử kháng uốn với 1 trạm
Tiêu chuẩn
Thiết bị này đáp ứng tiêu chuẩn của IEC60335-2-2, khoản 21.103 hình 102.
Ứng dụng
Thích hợp cho các ống mang hiện tại uốn thử kháng.
Mẫu thử nghiệm
Ống hút bụi, ống hút nước làm sạch bộ máy, ống nước máy giặt.
Đặc tính
Đầu vòi được thiết kế để kết nối với đầu làm sạch động cơ được gắn vào cánh tay xoay của thiết bị đo được chỉ ra trong Hình 102. Khoảng cách giữa trục trục của cánh tay và điểm mà ống vào phần cứng là 300mm ± 5mm. Cánh tay có thể được nâng lên từ vị trí nằm ngang với góc 40 ° ± 1 °. Một khối lượng 5 kg được treo ở đầu kia của ống hoặc từ một điểm thuận tiện dọc theo ống sao cho khi cánh tay nằm ở vị trí nằm ngang, khối lượng được hỗ trợ và không có lực căng trên ống.
Khối lượng trượt với tấm nghiêng để độ võng tối đa của ống là 3 °. Cánh tay được nâng lên và hạ xuống bằng phương tiện của một quây quay với tốc độ 10 ± 1 vòng quay mỗi phút.
Thử nghiệm được thực hiện cho 2500 vòng quay của quây sau đó đầu cố định của ống được chuyển qua 90 ° và thử nghiệm tiếp tục cho hơn 2500 vòng quay. Phép thử được lặp lại ở hai vị trí 90 ° còn lại.
Thông số
| Cung cấp năng lượng | AC220V 50Hz. |
| Kiểm soát và vận hành | PLC điều khiển điện thông minh, hoạt động màn hình cảm ứng |
| Trạm làm việc | 1 trạm |
| Tốc độ uốn | 10r / phút (tức là 60 ° / s), có thể được đặt trước |
| Góc uốn | 40 ° ± 1 °, có thể được cài sẵn |
| Khối lượng | 5 kg |
| Swing chiều dài cánh tay | 300mm ± 50mm |
| Thời gian kiểm tra | 0-999999 lần, có thể được đặt trước |
| Tấm kim loại nghiêng | Khối lượng trượt với tấm nghiêng để độ lệch tối đa của ống là 3 ° |
| Kích thước và trọng lượng | 1000 × 500 × 1100mm, 100kg |

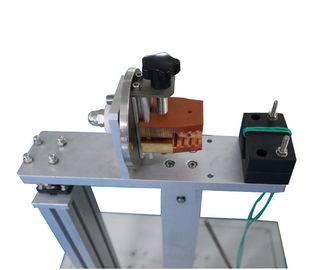

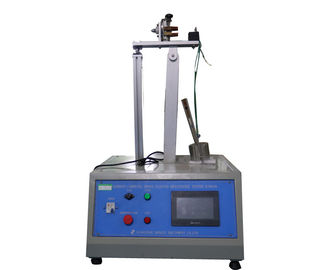

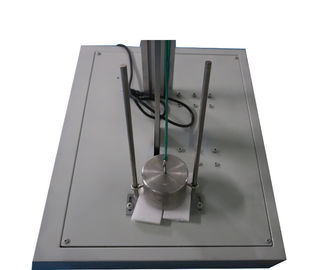

Hình ảnh để tham khảo
