Thiết bị kiểm tra IEC, IEC60884 Điều 24.7 Ống cách điện Thiết bị kiểm tra mài mòn bằng ống nối

IEC60884 Điều 24.7 Bánh cách điện của thiết bị kiểm tra mài mòn bằng ống cấy Thiết bị kiểm tra IEC

Tiêu chuẩn: IEC 60884-1 2013 khoản 24.7 và hình 28, BS1363-1 hình 9

Ứng dụng: Thiết bị này được sử dụng để kiểm tra độ bền mài mòn của ống cách điện của chân cắm

Mẫu thử: Ống cách điện chân cắm

Tính năng: Thiết bị bao gồm một vị trí ngang của chùm và chuyển động tuyến tính của ghế tổ hợp, trong đó, các chùm tia bằng dây thép ngắn ngắn đường kính 1mm được uốn cong thành đầu chữ U (hình chữ U của hai cố định thẳng đứng trên chùm) dây u hình dưới cùng là một phần tuyến tính 6mm. Nén đường viền 6mm trên lớp cách điện bằng ống bọc, động cơ lắp vị trí kẹp bu lông để di chuyển qua lại, tiến hành kiểm tra mài mòn tới lớp vỏ cách điện của chân cắm.

Tham số :

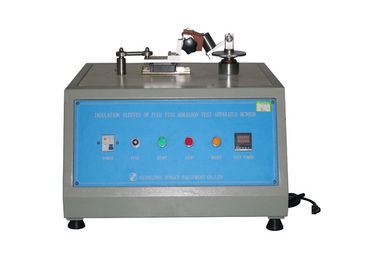

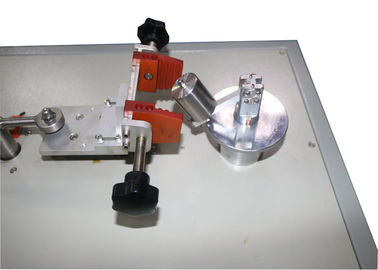

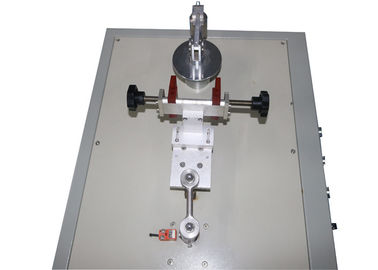

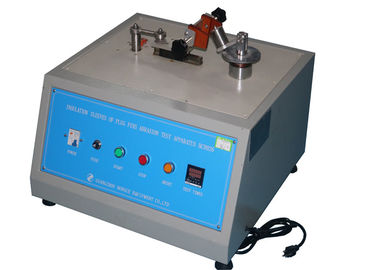

Hình ảnh tham khảo:

Mô tả tiêu chuẩn:

Các chân cắm được cung cấp với lớp vỏ cách điện phải được kiểm tra dưới đây bằng thiết bị như thể hiện trong hình 28.

Thiết bị kiểm tra bao gồm một thanh vị trí ngang, được xoay quanh điểm trung tâm của nó, một đoạn ngắn của dây thép, đường kính 1mm và uốn cong thành hình chữ U, phần thân của chữ U thẳng, được gắn chặt, ở cả hai đầu , đến một đầu của chùm tia, để phần thẳng chiếu phía dưới chùm và song song với trục ogre trục chùm.

Phích cắm được giữ bằng một kẹp thích hợp ở vị trí mà phần thẳng của dây thép nằm trên mã PIN của phích cắm, vuông góc với nó. PIN có độ dốc xuống dưới 10 độ theo hướng ngang.

Các chùm được nạp để dây có một lực lượng 4N trên pin.

Phích cắm được di chuyển về phía sau và hướng về phía sau theo chiều ngang của mặt phẳng của thanh chùm, do đó dây quấn dọc theo chân kim loại, chiều dài đuôi pin bị mòn xấp xỉ khoảng 9mm, trong đó khoảng 7mm nằm trên lớp vỏ cách điện , số lượng các phong trào ogre là 20000 (10000 trong mỗi hướng) và tỷ lệ hoạt động là 30 chuyển động mỗi phút.

Thử nghiệm được thực hiện trên một pin của mỗi mẫu.

Sau khi kiểm tra, chân không được làm hư hỏng có thể ảnh hưởng đến an toàn hoặc làm giảm việc sử dụng thêm phích, đặc biệt, ống cách điện không có lỗ thủng hoặc bị giật.
