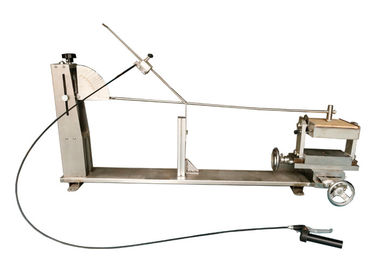

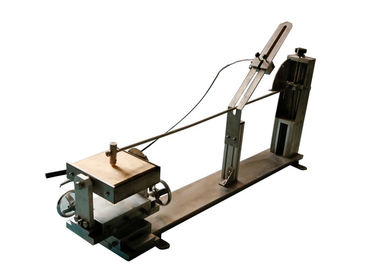

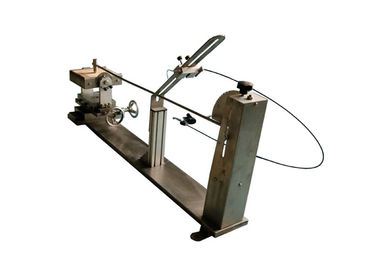

Hướng dẫn sử dụng ống thép 9mm Máy thử tác động 1000mm

Máy thí nghiệm tác động Máy lắc búa năng lượng thấp Thiết bị thử nghiệm ống thép 9mm Phát hành bằng tay 1000mm Con lắc

Tiêu chuẩn:

IEC60068-2-75 Environmental testing –Part 2: Tests – Test Eh: Hammer tests clause 5 Test Eha: Pendulum hammer; IEC60068-2-75 Thử nghiệm môi trường Chương trình 2: Thử nghiệm - Thử nghiệm Eh: Điều khoản thử nghiệm búa 5 Thử nghiệm Eha: Búa lắc; IEC 60884-1 'Plugs and socket-outlets for household and similar purposes – Part 1: General requirements' clause 24.1, figure 22-26 IEC 60884-1 'Phích cắm và ổ cắm cho các mục đích gia đình và tương tự - Phần 1: Yêu cầu chung' khoản 24.1, hình 22-26

Mô tả tiêu chuẩn:

The test apparatus consists basically of a pendulum rotating at its upper end in such a way as to be kept in a vertical plane. Thiết bị thử nghiệm về cơ bản bao gồm một con lắc quay ở đầu trên của nó theo cách được giữ trong một mặt phẳng thẳng đứng. The axis of the pivot is at 1 000 mm above the measuring point. Trục của trục nằm ở mức 1 000 mm so với điểm đo. The pendulum is composed of a nominally rigid arm and of a striking element complying with the requirements of table 1 . Con lắc bao gồm một cánh tay cứng nhắc trên danh nghĩa và của một yếu tố nổi bật tuân theo các yêu cầu của bảng 1.

For testing heavy, voluminous or difficult to handle specimens, a portable pendulum may be used. Để thử nghiệm các mẫu vật nặng, nặng hoặc khó xử lý, có thể sử dụng một con lắc di động. It shall comply with the above description but its pivot may be fixed directly on the specimen or on a movable structure. Nó phải tuân theo mô tả ở trên nhưng trục của nó có thể được cố định trực tiếp trên mẫu thử hoặc trên cấu trúc có thể di chuyển được. In this case, it shall be ensured that, before the tests, the axis of the pendulum is horizontal, that its fixing is sufficiently rigid, and that the impact point is in the vertical plane passing through the axis. Trong trường hợp này, phải đảm bảo rằng, trước khi thử nghiệm, trục của con lắc nằm ngang, việc cố định của nó đủ cứng và điểm va chạm nằm trong mặt phẳng thẳng đứng đi qua trục.

Trong mọi trường hợp, khi con lắc được thả ra, nó chỉ được phép rơi dưới tác dụng của lực hấp dẫn.

Thiết bị kiểm tra mức độ nghiêm trọng không quá 1 J

The striking element comprises a steel body with a polyamide insert having a hemispherical face. Các yếu tố nổi bật bao gồm một cơ thể thép với một chèn polyamide có một khuôn mặt bán cầu. Its combined mass is 200 g (1 50 g) ± 1 g so that the equivalent mass complies with Table 1 . Khối lượng kết hợp của nó là 200 g (1 50 g) ± 1 g để khối lượng tương đương tuân theo Bảng 1. Annex D gives an example of a test apparatus. Phụ lục D đưa ra ví dụ về thiết bị thử nghiệm.

Figure D.1 shows an example of a pendulum hammer test apparatus for energies not exceeding 1 J. The striking element complies with 5.2.2 and Figure D.2. Hình D.1 cho thấy một ví dụ về thiết bị kiểm tra búa lắc cho năng lượng không vượt quá 1 J. Phần tử nổi bật tuân theo 5.2.2 và Hình D.2. The arm is a steel tube with an external diameter of 9 mm (nominal), and a wall thickness of 0,5 mm (nominal). Cánh tay là một ống thép có đường kính ngoài 9 mm (danh nghĩa) và chiều dày thành 0,5 mm (danh nghĩa).

The specimens are mounted on a sheet of plywood 8 mm thick and 1 75 mm square, preferably according to ISO 1 098, secured at its top and bottom edges to a rigid bracket, which is part of the mounting fixture, as shown as an example in Figure D.3. Các mẫu thử được gắn trên một tấm gỗ dán dày 8 mm và vuông 1 75 mm, tốt nhất là theo ISO 1 098, được bảo đảm ở các cạnh trên và dưới của nó vào một giá đỡ cứng, là một phần của vật cố định, như ví dụ trong hình D.3. The mounting fixture has a mass of 1 0 kg ± 1 kg and is mounted on a rigid frame by means of pivots. Thiết bị lắp có khối lượng 1 0 kg ± 1 kg và được gắn trên khung cứng bằng các chốt. The frame is itself fixed to a solid wall. Khung được cố định vào một bức tường vững chắc.

Thiết kế của lắp là như vậy

a) mẫu thử có thể được đặt sao cho điểm va chạm nằm trong mặt phẳng thẳng đứng qua trục của trục con lắc,

b) mẫu thử có thể được di chuyển theo chiều ngang và xoay quanh một trục vuông góc với bề mặt của ván ép,

c) ván ép có thể được xoay quanh một trục thẳng đứng.

The specimens are mounted on the plywood as in normal service. Các mẫu vật được gắn trên ván ép như trong dịch vụ bình thường. Where it is not possible to mount the specimen directly on the plywood, a suitable adapter should be prescribed by the relevant specification. Trong trường hợp không thể gắn mẫu thử trực tiếp lên ván ép, một bộ chuyển đổi phù hợp phải được quy định bởi thông số kỹ thuật có liên quan. An example of an adapter for flush-type switches is shown in Figure D.4, and an example of an adapter for lamp holders is shown in Figure D.5. Một ví dụ về bộ chuyển đổi cho các công tắc loại tuôn ra được hiển thị trong Hình D.4 và một ví dụ về bộ chuyển đổi cho bộ giữ đèn được hiển thị trong Hình D.5.

Ứng dụng:

Thiết bị này phù hợp để kiểm tra độ bền cơ học đối với phích cắm và ổ cắm, hộp gắn loại bề mặt, tuyến vít, nắp tuyến, công tắc và các phụ kiện điện khác cho gia đình và các mục đích tương tự.

Mẫu thử nghiệm:

Phích cắm và ổ cắm, hộp gắn loại bề mặt, tuyến vít, nắp tuyến, công tắc và các phụ kiện điện khác.

Đặc tính:

The mounting bracket can be moved up and down, left and right moving, and the impact angle can be adjusted. Giá đỡ có thể được di chuyển lên và xuống, di chuyển trái và phải và góc tác động có thể được điều chỉnh. The device is a low energy pendulum impact device for 2J and below. Thiết bị này là một thiết bị tác động con lắc năng lượng thấp cho 2J trở xuống.

Thông số:

1. Pendulum: Length: 1000mm; 1. Con lắc: Chiều dài: 1000mm; external diameter: 9mm; đường kính ngoài: 9mm; steel pipe wall thickness: 0.5mm; chiều dày thành ống thép: 0,5mm; material: steel; vật liệu: thép; weight: 100±1g trọng lượng: 100 ± 1g

2. Mounting bracket: weight: 10±1 kg; 2. Giá đỡ: trọng lượng: 10 ± 1 kg; it is well-set and the Horizontal direction and the vertical direction can be adjusted. nó được thiết lập tốt và hướng ngang và hướng dọc có thể được điều chỉnh. The whole bracket can be rotated 90°through the rotation axis. Toàn bộ khung có thể được xoay 90 ° thông qua trục xoay.

3. Yếu tố nổi bật: 150g, khối lượng tương đương 200g. (200g yếu tố nổi bật cho tùy chọn).

4. Chiều cao của bàn rơi
