Thiết bị kiểm tra cáp IEC60245-2 Máy kiểm tra độ linh hoạt tĩnh cho cáp linh hoạt đã hoàn thiện

Thiết bị kiểm tra cáp IEC60245-2 Máy kiểm tra độ linh hoạt tĩnh cho cáp linh hoạt đã hoàn thiện

Giới thiệu cấu trúc
Máy có cấu tạo gồm kẹp trượt, kẹp cố định, bảo vệ giới hạn bên trái và bên phải, cơ cấu truyền động trục vít và bo mạch điều khiển điện.
1.Kẹp trượt và kẹp cố định chủ yếu bao gồm ghế kẹp và khối kẹp, và thanh tay cầm được xoay để đẩy khối kẹp để kẹp hai đầu của mẫu tương ứng.Thiết bị kiểm tra cáp
2.Có một công tắc giới hạn ở mỗi bên trái và phải để bảo vệ vật cố định trượt tránh va chạm.
3.Cấu trúc truyền động trục vít dẫn động kẹp trượt di chuyển sang trái và phải.
4.Bảng điều khiển điện là một bảng điều khiển bằng tay với các công tắc như sang trái, dừng, sang phải, cung cấp điện và điều khiển tốc độ.

Tiêu chuẩn:IEC60245-1 Cáp cách điện bằng cao su-Điện áp danh định đến và bằng 450/750 V-Phần 1: Yêu cầu chung, IEC60245-2 điều 3.2 và Hình 2 Cáp cách điện bằng cao su-Điện áp danh định đến và bằng 450/750 V-Phần 2: Phương pháp thử.Thiết bị kiểm tra cáp

Đăng kí:Nó được sử dụng để kiểm tra độ bền cơ học của cáp mềm đã hoàn thành.Thử nghiệm này không áp dụng cho cáp mềm có lõi có tiết diện danh nghĩa lớn hơn 4mm2 và cáp có nhiều hơn 18 lõi xếp thành nhiều hơn hai lớp đồng tâm.

Mẫu thử nghiệm:Đã hoàn thành cáp mềm.Thiết bị kiểm tra cáp

Tính năng:Một mẫu có chiều dài 3m ± 0,05m sẽ được thử nghiệm trong một thiết bị tương tự như thiết bị được chỉ ra trong Hình 2. Hai kẹp A và B phải được đặt ở độ cao ít nhất là 1,5m so với mặt đất.Kẹp A phải được cố định và kẹp B phải di chuyển theo phương ngang ở mức của kẹp A. Các đầu của mẫu phải được kẹp theo chiều dọc (và vẫn thẳng đứng trong quá trình thử nghiệm), một đầu ở kẹp A, đầu kia ở kẹp B có thể di chuyển được. ở khoảng cách /=0,20m từ kẹp A. Cáp có hình dạng gần như được chỉ ra trong hình 2 bởi các đường chấm.Kẹp di động B sau đó phải được di chuyển ra khỏi kẹp cố định A cho đến khi vòng dây được tạo thành bởi cáp có hình dạng, được chỉ ra trên hình 2 bằng đường viền nặng, của chữ U được bao bọc hoàn toàn giữa hai dây dọi qua các kẹp và được thiết lập theo phương tiếp tuyến đối với ma trận chung bên ngoài của cáp.Thử nghiệm này phải được thực hiện hai lần, cáp được quay trong kẹp, sau thử nghiệm đầu tiên, qua 180 °.Thiết bị kiểm tra cáp

Thông số:

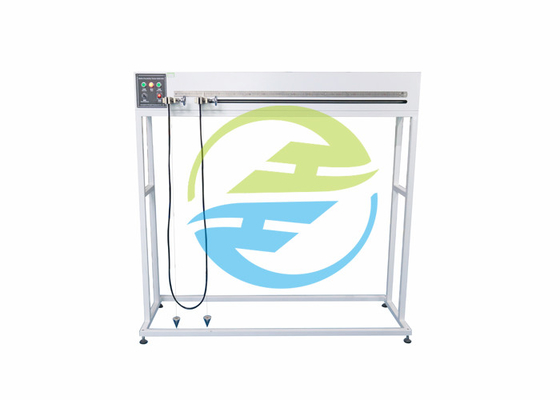

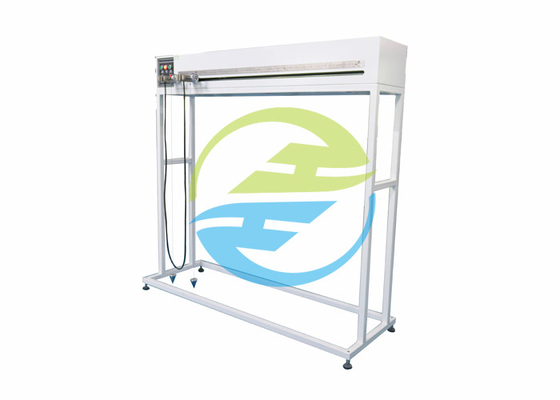

Hình ảnh để tham khảo:
