Thiết bị kiểm tra cáp IEC60245-2 Thiết bị kiểm tra tính linh hoạt tĩnh Chiều cao kẹp 1,5m

Thiết bị kiểm tra cáp IEC60245-2 Thiết bị kiểm tra độ linh hoạt tĩnh Chiều cao kẹp tối thiểu 1,5m

Tiêu chuẩn:IEC60245-1 Cáp cách điện bằng cao su-Điện áp danh định lên đến và bao gồm 450/750 V-Phần 1: Yêu cầu chung, IEC60245-2 điều 3.2 và Hình 2 Cáp cách điện bằng cao su-Điện áp danh định lên đến và bao gồm 450/750 V-Phần 2: Phương pháp thử.Thiết bị kiểm tra cáp

Ứng dụng:Nó được sử dụng để kiểm tra độ bền cơ học của cáp mềm đã hoàn thành.Thử nghiệm này không áp dụng cho cáp mềm có lõi có tiết diện danh nghĩa lớn hơn 4mm2 và cáp có nhiều hơn 18 lõi xếp thành nhiều hơn hai lớp đồng tâm.

Mẫu thử nghiệm:Đã hoàn thành cáp mềm.Thiết bị kiểm tra cáp

Tính năng:Một mẫu có chiều dài 3m ± 0,05m phải được thử nghiệm trong một thiết bị tương tự như thiết bị được chỉ ra trong Hình 2. Hai kẹp A và B phải được đặt ở độ cao ít nhất là 1,5m so với mặt đất.Kẹp A phải được cố định và kẹp B phải di chuyển theo phương ngang ở mức của kẹp A. Các đầu của mẫu phải được kẹp theo chiều dọc (và giữ thẳng đứng trong quá trình thử nghiệm), một đầu ở kẹp A, đầu còn lại ở kẹp B có thể di chuyển được. ở khoảng cách /=0,20m từ kẹp A. Cáp có hình dạng gần giống như hình 2 bởi các đường chấm.Kẹp di động B sau đó phải được di chuyển ra khỏi kẹp cố định A cho đến khi vòng dây được tạo thành bởi cáp có hình dạng, được chỉ ra trên hình 2 bằng đường viền nặng, của chữ U được bao bọc hoàn toàn giữa hai dây dọi qua các kẹp và được thiết lập theo phương tiếp tuyến đối với ma trận chung bên ngoài của cáp.Thử nghiệm này phải được thực hiện hai lần, cáp được quay trong kẹp, sau thử nghiệm đầu tiên, qua 180 °.Thiết bị kiểm tra cáp

Thông số:

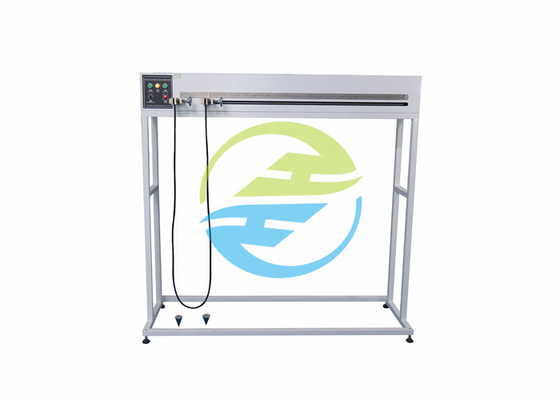

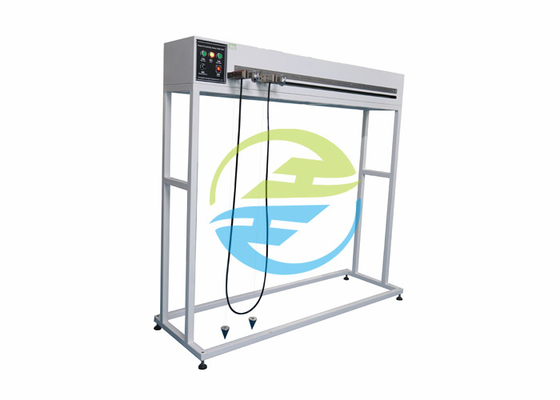

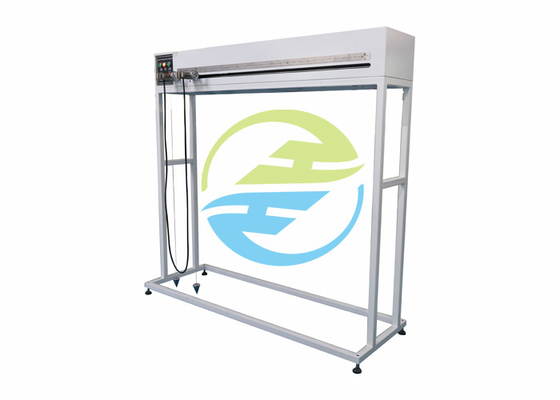

Hình ảnh để tham khảo:
