IEC60950-1 Máy đo đánh lửa dây nóng Thời gian ủ 8 giây-12 giây Công suất 0,26W / Mm ± 4%

IEC60950-1 Máy đo đánh lửa dây nóng, Thời gian ủ 8 giây-12 giây, Công suất 0,26W / mm ± 4%

M.1 Thử nghiệm đánh lửa dây nóng
M.1.1
Năm mẫu của mỗi vật liệu sẽ được thử nghiệm.Các mẫu phải dài 1 50 mm x rộng 1 3 mm và có độ dày đồng nhất do nhà sản xuất vật liệu quy định.
Các cạnh không được có gờ, vây, v.v.
M.1.2
Phải sử dụng chiều dài (250 ± 5) mm của dây nichrome (80% niken, 20% crom, không chứa sắt) đường kính khoảng 0,5 mm và có điện trở lạnh xấp xỉ 5,28 Ω / m.Dây dẫn phải được nối thẳng với một nguồn điện có thể thay đổi được để điều chỉnh công suất tiêu thụ 0,26 W / mm trong dây trong khoảng thời gian từ 8 s đến 1 2 s.
Sau khi làm nguội, dây phải được quấn quanh mẫu để tạo thành năm vòng hoàn chỉnh, cách nhau 6 mm.
M.1.3
Mẫu đã quấn phải được đỡ ở vị trí nằm ngang và các đầu của dây nối với nguồn điện thay đổi được, lại được điều chỉnh để tiêu tán 0,26 W / mm trong dây (xem Hình M.1).

M.1.4
Bắt đầu thử nghiệm bằng cách đóng điện vào mạch để dòng điện chạy qua dây nóng tạo ra mật độ công suất tuyến tính là 0,26 W / mm.
M.1.5
Tiếp tục đun cho đến khi mẫu thử bốc cháy.Khi xảy ra hiện tượng đánh lửa, hãy ngắt nguồn điện và ghi lại thời gian để đánh lửa.
Ngừng thử nghiệm nếu quá trình đánh lửa không xảy ra trong vòng 1 20 s.Đối với các mẫu thử nóng chảy qua dây điện mà không bắt lửa, ngừng thử nghiệm khi mẫu thử không còn tiếp xúc thân mật với cả năm vòng của dây nung.
M.1.6
Thử nghiệm phải được lặp lại trên các mẫu còn lại.
M.1.7
Thời gian bắt lửa trung bình và độ dày của từng bộ mẫu thử phải được ghi lại.

Tiêu chuẩn:IEC60950-1, IEC60947-1: 2011, IEC60695-2-20.Thiết bị kiểm tra tính dễ cháy

Ứng dụng:Nó thích hợp cho các sản phẩm điện và điện tử, vật liệu thiết bị gia dụng để kiểm tra nguy hiểm bắt lửa.Nó mô phỏng nguồn nhiệt hoặc nguồn đánh lửa mô phỏng thành phần phát sáng và khả năng chống quá tải có thể gây ra ứng suất nhiệt trong thời gian ngắn.

Kiểm tra sPhong phú:Thiết bị công nghệ thông tin, bộ phận thiết bị chuyển mạch và điều khiển hạ thế.Thiết bị kiểm tra tính dễ cháy

Tính năng:Thử nghiệm đánh lửa cuộn dây nóng thông qua kích thước cụ thể (chiều dài ф0,5mm: 250mm) và vật liệu cụ thể (Ni80 / Cr20) của dải lò sưởi được ủ trước với công suất gia nhiệt yêu cầu (0,26W / mm) và thời gian (8 giây ～ 12 giây ).Sau đó, cuộn dây gia nhiệt trên mẫu thử trong 5 chu kỳ theo độ căng dây quấn nhất định (5,4N) và khoảng cách quấn dây nhất định (6,35mm).Tiếp theo, lấy mẫu thử với dải gia nhiệt quấn để thử nghiệm cho đến 120 giây dưới công suất gia nhiệt quy định (0,26W / mm), người sử dụng có thể đánh giá rủi ro hỏa hoạn dựa trên việc mẫu thử có bắt lửa hay không và thời gian bắt lửa.Thiết bị kiểm tra tính dễ cháy

Pcon nhện:

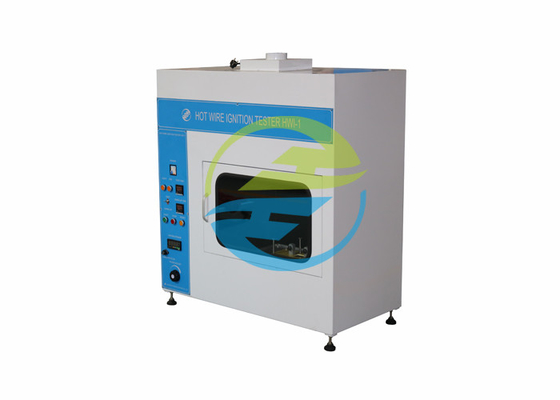

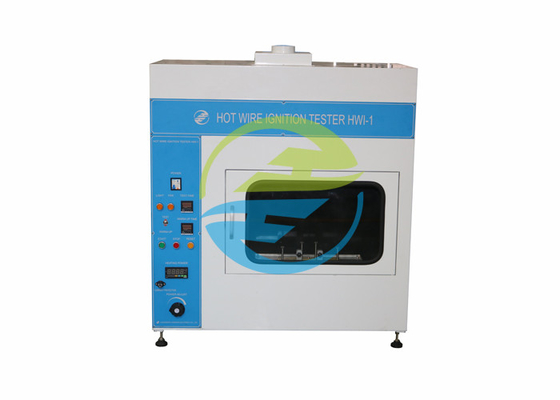

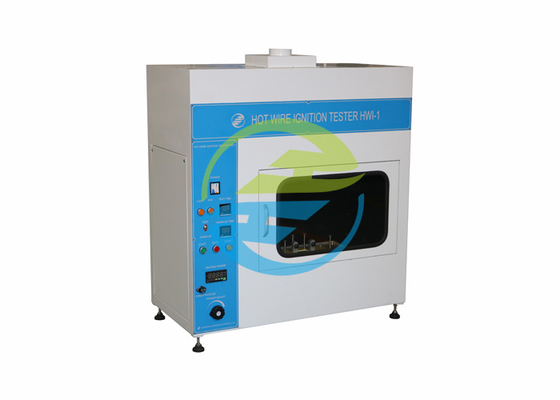

Hình ảnhđể tham khảo:
