0-100N IEC60320-1 Máy Kiểm Nghiệm Tách Thiết Bị Thử Kết Kết

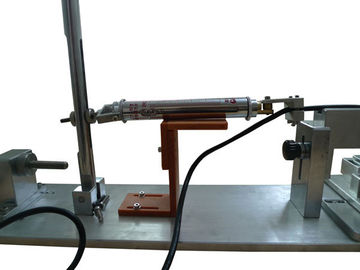

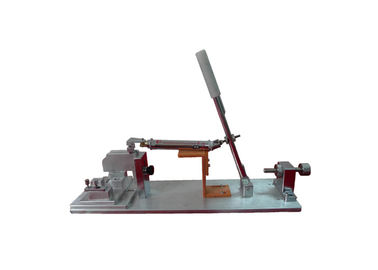

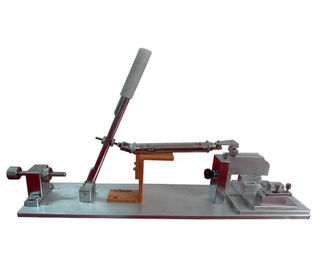

Thiết bị thử nghiệm kéo bên

Thông tin sản phẩm:

Thiết bị này theo tiêu chuẩn IEC60320-1, hình 19 yêu cầu tiêu chuẩn để thiết kế. Nó được sử dụng để thử nghiệm rút đầu vào của thiết bị theo các điều kiện của đầu nối với lực, vì lý do này để kiểm tra độ bền cơ học của đầu nối.

Các thông số kỹ thuật:

1, Chiều cao uốn cáp linh hoạt: 40 ± 2 mm, có thể điều chỉnh.

2, phạm vi kéo: 0-100N.

3, kéo cách: hoạt động bằng tay, 50 lần theo một hướng và sau đó 50 lần theo hướng ngược lại.

4, lựa chọn Conductor và kiểm tra tương ứng bên kéo bảng giá trị

Bảng 7 - Các giá trị cho lực kéo ngang được áp dụng

Sử dụng phương pháp:

1. Chọn ổ cắm đầu vào bộ máy tương ứng theo yêu cầu kiểm tra của đầu nối để lắp đặt và siết chặt.

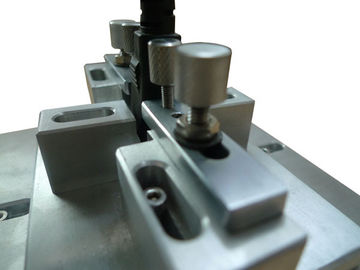

2. Lắp đầu nối vào ổ cắm đầu vào của thiết bị, bạn có thể điều chỉnh khối điều chỉnh phù hợp cho các đầu nối đặc biệt khác.

3. Với đầu cân bằng lò xo để khóa cáp mềm đầu nối, phẳng trên khối hỗ trợ bakelite.

4. Để kéo đầu nối vào lực thử yêu cầu, và có thể điều chỉnh vị trí.

5. Kiểm tra bình thường, sau khi kéo 50 lần, xoay đầu nối và ổ cắm đầu vào của thiết bị 180 °, sau đó kéo 50 lần. Không cần phải giải phóng kết thúc cân bằng lò xo, sau đó xoay vòng tương ứng.

Sau khi thử nghiệm, có nên vào thử nghiệm tiếp theo theo đầu nối bị hư hỏng hay không.

Chú thích:

1. Đảm bảo rằng các thiết bị đầu cuối được kẹp và chú ý đến an toàn khi thử nghiệm;

2. Khi quy mô lò xo không được sử dụng, nó phải được giữ trạng thái lỏng lẻo;

3. Thiết bị phải được giữ khô, chống bụi, chú ý đến việc bảo trì thiết bị sau khi thử nghiệm được hoàn thành.
