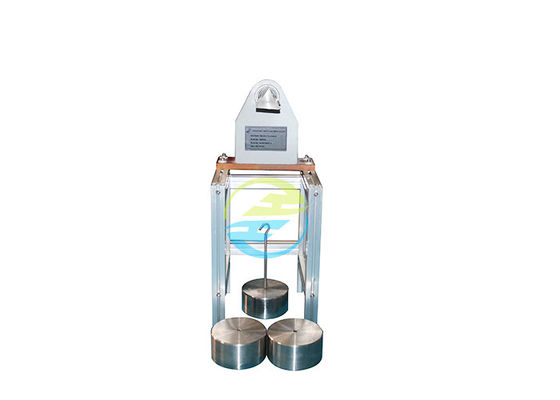

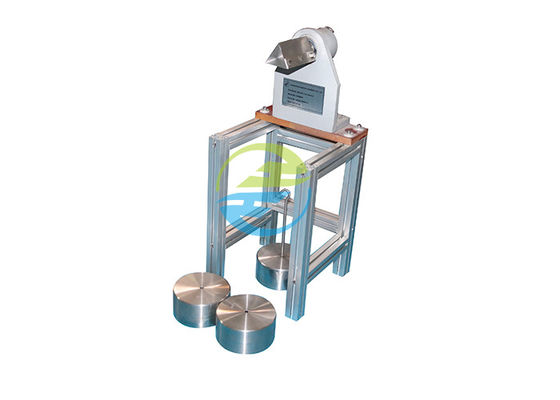

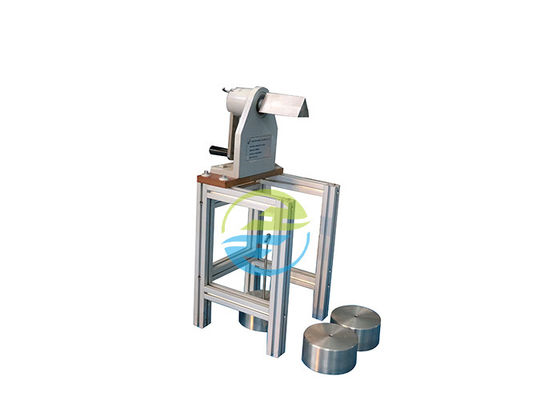

Điều khoản IEC60065 8.21 Thiết bị thử nghiệm có góc xoay 10 ° và 230 °

IEC60065 Điều 8.21 Thiết bị kiểm tra trục, góc xoay 10 ° và 230 °

IEC60065: 2014 Điều khoản 8.21

8.21 Vật liệu tấm mỏng không thể tách rời phải phù hợp với 26.3 của IEC 61558-1: 2009 hoặc với những điều sau:
Ba mẫu thử nghiệm, mỗi mẫu riêng lẻ bao gồm ba hoặc nhiều lớp vật liệu tấm mỏng không thể tách rời tạo thành CÁCH NHIỆT TÁI TẠO, được sử dụng.Mỗi lần một mẫu được cố định vào trục gá của bộ gá thử nghiệm (Hình 14) như trong Hình 15.
Một lực hướng xuống 150 N ± 10 N được đặt vào đầu tự do của mẫu (xem Hình 16),
sử dụng thiết bị kẹp thích hợp.Trục được quay BẰNG TAY mà không bị giật
- từ vị trí ban đầu (Hình 15) đến vị trí cuối cùng (Hình 16) và trở lại;
- như trên lần thứ hai;
- từ vị trí ban đầu đến vị trí cuối cùng.
Nếu mẫu bị vỡ trong quá trình quay ở nơi nó được cố định vào trục gá hoặc thiết bị kẹp, thì điều này không phải là hỏng và phép thử được lặp lại trên mẫu mới.Nếu một mẫu bị vỡ ở bất kỳ vị trí nào khác, thì thử nghiệm đã không thành công.
Sau khi điều hòa sơ bộ này, một tấm lá kim loại dày 0,035 mm ± 0,005 mm, dài ít nhất 200 mm, được đặt dọc theo bề mặt của mẫu, treo xuống mỗi bên của trục gá (xem Hình 16).Bề mặt của lá tiếp xúc với mẫu phải dẫn điện, không bị oxy hóa hoặc cách điện khác.Lá được đặt sao cho các mép của nó cách mép của mẫu không nhỏ hơn 18 mm (xem Hình 17).Sau đó, giấy bạc được siết chặt bằng hai quả nặng bằng nhau, mỗi quả một quả ở đầu, sử dụng các thiết bị kẹp thích hợp.
Trong khi trục gá ở vị trí cuối cùng và trong vòng 60 s sau vị trí cuối cùng, một thử nghiệm độ bền điện môi được áp dụng giữa trục gá và lá kim loại phù hợp với
10.4.2, sử dụng điện áp thử nghiệm bằng 1,5 lần giá trị quy định trong Bảng 5 đối với CÁCH ĐIỆN TÁI TẠO, nhưng không nhỏ hơn 5 kV.
Toàn bộ quy trình thử nghiệm được lặp lại trên hai mẫu còn lại.

Tiêu chuẩn:Xác nhận với IEC60065: 2014 điều khoản 8.21, hình 14 ~ 16, IEC60950

Ứng dụng:Xác minh độ bền chống hư hỏng cách nhiệt cho vật liệu lớp mỏng không thể tách rời.

Mẫu thử nghiệm:Vật liệu lớp mỏng không thể tách rời.

Đặc tính:Vị trí 10 ° và 230 ° được đặt với giới hạn cơ học, không chỉ để đảm bảo độ chính xác của góc thử nghiệm mà còn để đạt được một phương pháp vận hành đơn giản;trọng lượng bằng một vòng treo, trong trường hợp một điểm bị hỏng vì lực kéo quá lớn.

Thông số:

1, Trọng lượng 50N * 3pcs, có thể được kết hợp để đạt được thử nghiệm 100N và 150N.

2, Số lần kiểm tra: 3 lần.

3, Máy kiểm tra điện áp chịu đựng (Tùy chọn).
