| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Calibration certificate(cost additional) |
| Số mô hình: | AS305E |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | thùng giấy |
| Thời gian giao hàng: | 30 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Tên: | Máy phát tín hiệu màu | Sự bảo đảm: | 1 năm |
|---|---|---|---|
| Biên độ đầu ra: | ≥1,5Vp-p (có thể điều chỉnh 0-1,5Vp-p) / 75Ω | Cực tính: | Phân cực tích cực |
| Mức độ trống: | 0 ± 0,2VDC | Tỷ lệ tín hiệu đồng bộ: | 30% |
| Biên độ đầu vào: | 1Vp-p / 75Ω (Tỷ lệ điều chế khoảng 82%) | ||
| Điểm nổi bật: | Thiết bị kiểm tra video âm thanh phân cực dương,Thiết bị kiểm tra video âm thanh 15kHz |
||

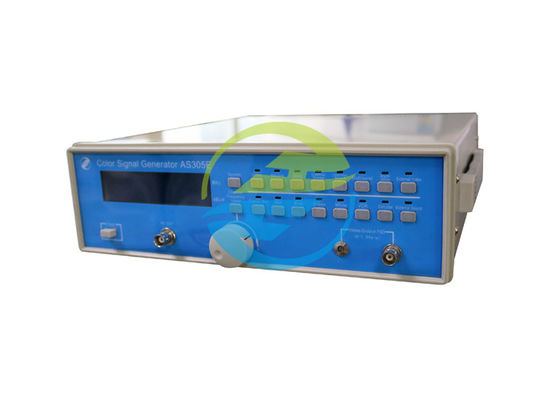

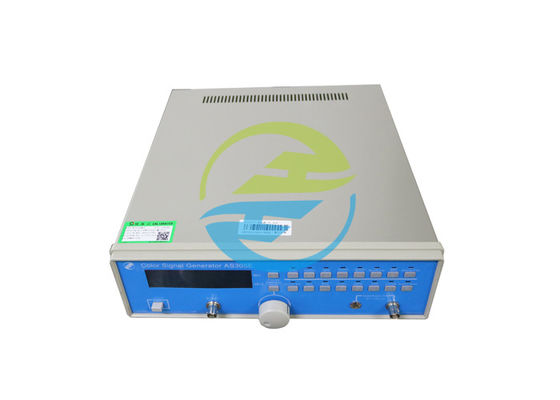

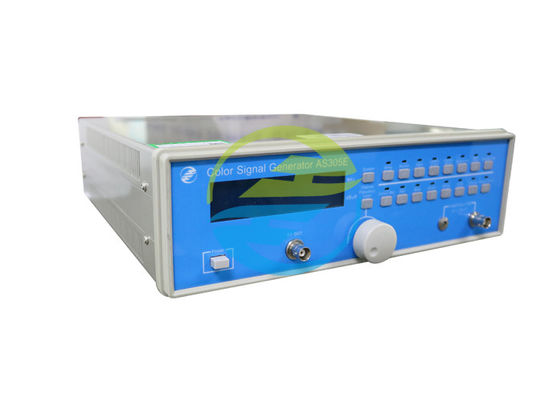

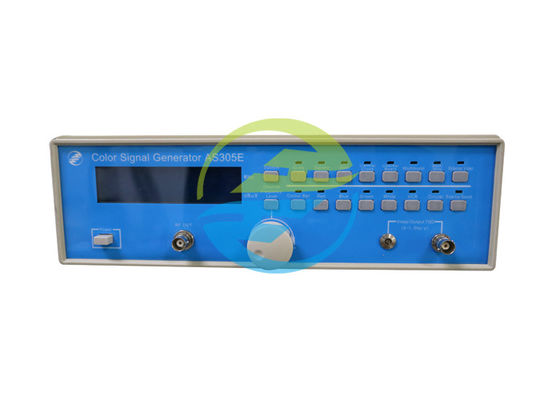

Máy phát tín hiệu TV màu Thiết bị kiểm tra video âm thanh - 1Vp-p / 75Ω - Y, RY, BY
Thông tin sản phẩm:
Bộ tạo tín hiệu TV màu AS305E là bộ tạo tín hiệu TV màu đa kênh, đa chuẩn.Nó sử dụng điều chế dải tần số trung gian và sau đó là chế độ tần số vô tuyến chuyển đổi tần số để đảm bảo rằng tín hiệu có các đặc tính nhất quán trong toàn bộ băng thông TV, vì vậy nó có thể được sử dụng như một nguồn tín hiệu TV mức tiêu chuẩn và một bộ điều chế hiệu suất cao.Kênh, tần số, định dạng TV và mức đầu ra của nguồn tín hiệu đều được hiển thị trên màn hình LCD cùng một lúc.Mỗi tín hiệu video đều có hướng dẫn và thao tác phím độc lập nên việc vận hành và sử dụng rất thuận tiện, màn hình hiển thị trực quan.Thiết bị kiểm tra video âm thanh
Bộ tạo tín hiệu Thiết bị kiểm tra video âm thanhkhông chỉ có đầu ra tín hiệu video và tín hiệu tần số vô tuyến (biên độ đầu ra của tín hiệu video và tín hiệu tần số vô tuyến đều thay đổi), mà còn có chức năng điều chế tín hiệu đầu vào tín hiệu video và tín hiệu âm thanh bên ngoài;Có thể thêm tín hiệu tách màu và độ sáng (S-VIDEO) khi cần, tín hiệu thành phần Video (Y, RY, BY), đồng bộ hóa, đầu ra tín hiệu xung trống.Bộ phát tín hiệu rất thích hợp cho các cơ quan nghiên cứu khoa học, trường học, xí nghiệp và các đơn vị khác.
Tham số:
| Đầu ra tín hiệu videoThiết bị kiểm tra video âm thanh | |
| Biên độ đầu ra | ≥1,5Vp-p (có thể điều chỉnh 0-1,5Vp-p) / 75Ω |
| Phân cực | Phân cực tích cực |
| Mức độ trống | 0 ± 0,2VDC |
| Tỷ lệ tín hiệu đồng bộ | 30% |
| Đầu vào tín hiệu video bên ngoài | |
| Biên độ đầu vào | 1Vp-p / 75Ω (Tỷ lệ điều chế khoảng 82%) |
| Phân cực | Phân cực tích cực |
| Tín hiệu sắc độ | |
| Tần số sóng mang Chrominance |
4.433619 MHz PLA / BDGHIK 3,579545 MHz NTSC / M |
| Lỗi pha Chrominance |
Đồng bộ màu + 3 ° Mỗi màu ± 5 ° |
| Tín hiệu âm thanh nội bộ | 1kHz ± 10% sóng sin |
| Đầu vào tín hiệu âm thanh bên ngoài | |
| Dải tần số âm thanh bên ngoài | 20Hz-15kHz |
| Biên độ đầu vào âm thanh bên ngoài | 420mV / rms (Độ lệch tần số ở 1kHz là khoảng ± 50 kHz) |
| Hệ điều hành máy phát tín hiệu | PAL / BG, PAL / I, PAL / DK, NTSC / M (Tùy chọn) |
| Nhà cung cấp video và âm thanh | |
| Dải tần số sóng mang video | 45MHz ～ 871,25MHz |
| Lỗi tần số | ≤7 × 10－5 |
| Biên độ đầu ra | 50-110 + 10 -5 dBuV / 75Ω |
| Chế độ điều chế video | AM / âm |
| Khoảng cách giữa sóng mang âm thanh và sóng mang video |
4,5 MHz NTSC / M 5.5 MHz PLA / BGH 6,0 MHz PLA / I. 6,5 MHz PLA / DK |
| Tỷ lệ giữa sóng mang video và sóng mang âm thanh | 13 ± 3dB |
| Ngoài sự hạn chế của ban nhạc | ≥ 50dB |
| Tín hiệu hình ảnh | |
| Thang độ xám | Tín hiệu thang đường phố cấp 8 tuyến tính (từ đen sang trắng) |
| Quảng trường | 11 thanh ngang × 15 thanh dọc |
| Nơi | Ngang 15 điểm x dọc 11 điểm |
|
Chữ thập trung tâm Thiết bị kiểm tra video âm thanh |
3 vạch 1 đường dọc chính giữa, 2 vạch cho đường viền bên trái. 3 thanh 1 cho đường trung tâm, 2 cho đường viền trên và dưới. |
| Lưới đen trắng | 16 lưới ngang × 12 lưới dọc |
| Nhóm đa sóng | Tín hiệu tần số đơn 0,8 đến 5MHz của 8 nhóm |
| Nửa đen nửa trắng | Nửa bên trái màu đen và nửa bên phải màu trắng |
| Màu tiêu chuẩn |
Định dạng dải: 100/0/75/0 hệ thống PAL 77 / 7,5 / 77 / 7,5 NTSC |
| Lĩnh vực màu đỏ | Định dạng biên độ: phù hợp với cùng một màu |
| Cánh đồng xanh | Định dạng biên độ: phù hợp với cùng một màu |
| Cánh đồng xanh | Định dạng biên độ: phù hợp với cùng một màu |
| Vùng đất trắng | 100% trắng |
| Bốn vector | Y = 50% |
| Nhẫn | Y = 100%, Bán kính 4,5 hình vuông |
