| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Calibration certificate(cost additional) |
| Số mô hình: | CT-1 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Ván ép |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Electrode output testing voltage: | AC40-50V | Temperature environment: | 0-40 |
|---|---|---|---|
| Test sample: | Showing Contact With The Relevant Parts | Conforms to standard: | IEC60990 |
| Điểm nổi bật: | thử nghiệm iec,thiết bị thử nghiệm trong phòng thí nghiệm |
||

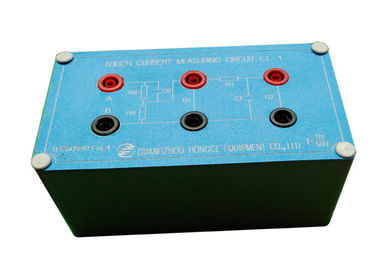

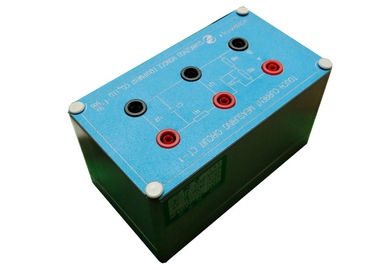

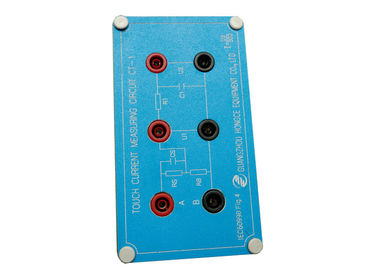

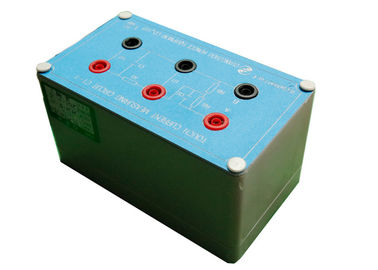

Hoạt động dễ dàng IEC60990 Hình 4 Chạm vào mạng thử nghiệm hiện tại để nhận biết hoặc dây dẫn bảo vệ phản ứng
Tiêu chuẩn:
IEC60990 hình 4 dòng điện cảm ứng và phương pháp đo dòng điện bảo vệ
Ứng dụng:
Mạng này thuận tiện để sử dụng và dễ vận hành, và công tắc nguồn được làm riêng, có thể giải quyết những thiếu sót về khả năng cung cấp điện của máy trước đó và có thể kiểm tra các sản phẩm mạnh hơn.
| RS | 1500Ω |
| R1 | 10000Ω |
| RB | 500Ω |
| C1 | 0,022μF |
| CS | 0,22μF |
Mẫu thử nghiệm:
mạng mesuring chạm hiện tại có trọng số (dòng cảm giác hoặc dòng phản ứng)
Chuẩn bị trước khi thi
Các thiết bị sau đây được chuẩn bị tốt trước khi thử nghiệm.
một bộ dao động.
một bộ đầu dò điện áp 1 lần hoặc 10 lần.
Một bộ nguồn cung cấp (điện áp hoặc tần số có thể được điều chỉnh hoặc thay đổi theo thử nghiệm cần thiết.).
Phương pháp thử
1. Điều chỉnh nguồn điện theo điện áp và tần số kiểm tra cần thiết, sau đó cắm đầu cực đầu vào của công tắc kiểm tra dòng tiếp xúc vào nguồn điện. (Vui lòng không điện khí hóa khi mạng không được kết nối.)
2. Chèn mẫu vào cực đầu ra của công tắc kiểm tra dòng tiếp xúc.
3. Kết nối cổng B của công tắc kiểm tra dòng tiếp xúc với cổng B của mạng kiểm tra hiện tại liên hệ.
4. Connect the port A of the contact current test network to the place where the contact current is required. 4. Kết nối cổng A của mạng kiểm tra dòng tiếp xúc với nơi yêu cầu dòng tiếp xúc. Such as connect the port A to the adapter's output or shell when the network adapter is tested. Chẳng hạn như kết nối cổng A với đầu ra hoặc vỏ của bộ điều hợp khi kiểm tra bộ điều hợp mạng.
5. Đầu dò dao động được kẹp vào các đầu cực U1 hoặc U2 theo yêu cầu thử nghiệm.
6. Kết nối nguồn điện, đặt công tắc điện tử Nv vào vị trí bật, đặt pha dương sang vị trí pha dương, chuyển đổi đường dây Giết vào vị trí, kiểm tra xem mẫu thử có hoạt động bằng điện bình thường không và có ở đó không một dạng sóng trên máy hiện sóng.
7. Theo các yêu cầu tiêu chuẩn sau khi mẫu đang hoạt động, ở chế độ khác nhau của giai đoạn tích cực, trực tiếp, ngược dòng, dòng N trên dòng, dòng N tắt off, dòng G tắt off, dòng G trên đường và cứ thế, đọc điện áp U1 và U2 trực tiếp bằng cách sử dụng dao động kế, dòng tiếp xúc bằng giá trị cực đại của U2 rồi chia 500.
Thông báo
Trong quá trình thử nghiệm, cần chú ý đến an toàn vì bạn có thể chạm vào một số thiết bị đầu cuối.
Theo yêu cầu tiêu chuẩn GB / T 12113 và IEC 60990, nguồn điện phải được cách ly, và đường dây 0 và dây nối đất phải được kết nối với nhau. vượt quá 2V, chẳng hạn như nguồn điện 220v, điện áp khác nhau giữa đường dây 0 và dây nối đất hơn 100V, đường dây 0 và dây nối đất phải được kết nối.)
When testing, please pay attention to the polarity of the power supply. Khi kiểm tra, hãy chú ý đến sự phân cực của nguồn điện. The fire line must be connected to the L end of the contact current test switch. Đường lửa phải được kết nối với đầu L của công tắc kiểm tra dòng tiếp xúc. If the connection is wrong, there is a danger of electric shock. Nếu kết nối sai, có nguy cơ bị điện giật.
Kết nối máy hiện sóng, kiểm tra mẫu, sau đó kết nối nguồn sau đường dây b-terminal và không kết nối đường dây thử khi nguồn được kết nối.
