Kiểm tra độ uốn dây 0-360 ° Máy trạm đơn IEC60335 cho thiết bị gia dụng

Kiểm tra độ uốn dây điều khiển PLC IEC60335 0-360 ° Máy đơn cho thiết bị gia dụng

Giơi thiệu sản phẩm

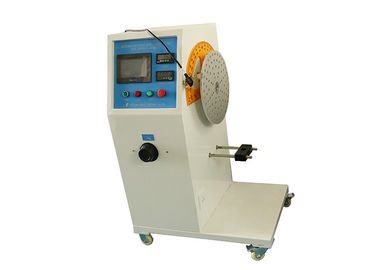

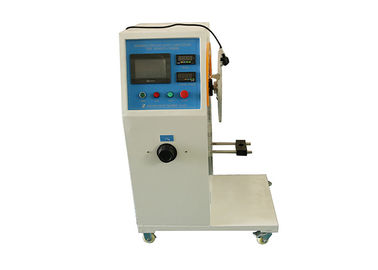

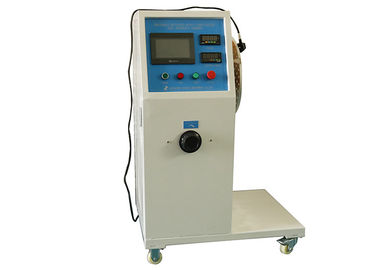

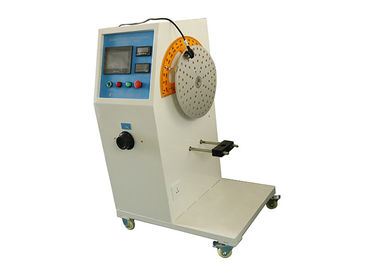

Thiết bị kiểm tra uốn dây cung cấp thiết bị gia dụng được thiết kế và sản xuất đặc biệt theo tiêu chuẩn IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 23.3 và 25,14, v.v., nó được sử dụng để kiểm tra độ uốn của dây nguồn ( uốn cong) hiệu suất kháng của các thiết bị gia dụng nhỏ (như nồi cà phê / bàn ủi điện) và đèn, cũng có thể áp dụng cho máy đo độ bền uốn dây điện của phích cắm và ổ cắm.

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; Thiết bị thử nghiệm thông qua điều khiển điện PLC, màn hình cảm ứng màu 7 inch, hệ thống vận hành thông minh; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. mô tơ servo điều khiển góc thử nghiệm, dụng cụ kỹ thuật số có độ chính xác cao, chuyển đổi tần số kỹ thuật số hiệu suất cao, điều chỉnh tốc độ chính xác, hẹn giờ bộ nhớ sáu số, kẹp kết hợp đa chức năng, thước đo trung tâm của vòng quay, điều chỉnh góc uốn, công suất đầu ra 4kw. Test times (maximum of 999999 times), test speed, and test angles can be preset; Thời gian thử nghiệm (tối đa 999999 lần), tốc độ thử nghiệm và góc thử nghiệm có thể được đặt trước; it has electric current detection function. Nó có chức năng phát hiện dòng điện. This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. Thiết bị này có thể đáp ứng các yêu cầu kiểm tra của hầu hết các thiết bị điện gia dụng nhỏ, phạm vi áp dụng rộng rãi.

Các thông số kỹ thuật

Mô tả chuẩn

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 Các bộ phận khác nhau của thiết bị có thể di chuyển tương đối với nhau trong sử dụng bình thường hoặc trong quá trình bảo trì người dùng sẽ không gây ra căng thẳng quá mức cho các kết nối điện và dây dẫn bên trong, bao gồm cả các bộ phận tiếp tục nối đất. Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. Các ống kim loại linh hoạt không được làm hỏng lớp cách điện của dây dẫn có trong chúng. Open-coil springs shall not be used to protect the wiring. Lò xo cuộn mở không được sử dụng để bảo vệ hệ thống dây điện. If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. Nếu một lò xo cuộn, các vòng quay chạm vào nhau, được sử dụng cho mục đích này, sẽ có một lớp cách điện đầy đủ bên cạnh lớp cách điện của dây dẫn.

CHÚ THÍCH 1 Vỏ bọc của một dây linh hoạt tuân theo tiêu chuẩn IEC 60227 hoặc IEC 60245 được coi là một lớp cách điện thích hợp.

Tuân thủ được kiểm tra bằng cách kiểm tra và bằng các thử nghiệm sau đây.

Nếu uốn cong xảy ra trong sử dụng bình thường, thiết bị được đặt ở vị trí sử dụng bình thường và được cung cấp ở điện áp định mức và hoạt động trong hoạt động bình thường.

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. Phần di động được di chuyển lùi và tiến, để dây dẫn được uốn qua góc lớn nhất mà công trình cho phép, tốc độ uốn là 30 mỗi phút. The Các

số lần uốn là

- 10 000, đối với dây dẫn bị uốn trong quá trình sử dụng bình thường;

- 100, cho dây dẫn uốn cong trong quá trình bảo trì người dùng.

CHÚ THÍCH 2: Uốn cong là một chuyển động, lùi hoặc tiến.

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. Thiết bị sẽ không bị hư hại đến mức mà việc tuân thủ tiêu chuẩn này bị suy giảm và nó sẽ phù hợp để sử dụng tiếp. In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. Cụ thể, hệ thống dây điện và các kết nối của nó phải chịu được thử nghiệm độ bền điện 16.3, điện áp thử nghiệm được giảm xuống 1 000 V và chỉ được áp dụng giữa các bộ phận sống và các bộ phận kim loại có thể truy cập được.

25,14 Thiết bị được cung cấp với một dây cung cấp được di chuyển trong khi hoạt động sẽ được

được xây dựng sao cho dây cung cấp được bảo vệ đầy đủ chống lại sự uốn cong quá mức khi nó đi vào thiết bị.

CHÚ THÍCH 1 Điều này không áp dụng cho các thiết bị có cuộn dây tự động được kiểm tra trước 22.16.

Sự tuân thủ được kiểm tra bằng thử nghiệm sau đây được thực hiện trên một thiết bị có thành viên dao động như trong hình 8.

Bộ phận của thiết bị bao gồm mở đầu vào được cố định với bộ phận dao động để khi dây cung cấp ở giữa hành trình của nó, trục của dây nơi nó đi vào

the cord guard or inlet is vertical and passes through the axis of oscillation. bộ phận bảo vệ dây hoặc đầu vào thẳng đứng và đi qua trục dao động. The major axis of the section of flat cords shall be parallel to the axis of oscillation. Trục chính của tiết diện của dây phẳng phải song song với trục dao động.

Dây được tải để lực tác dụng là

- 10 N, đối với dây có diện tích mặt cắt danh nghĩa vượt quá 0,75 mm²;

- 5 N, đối với các dây khác.

Khoảng cách X, như trong hình 8, giữa trục dao động và điểm trong đó

dây hoặc bộ bảo vệ dây đi vào thiết bị, được điều chỉnh để khi thành viên dao động di chuyển trên toàn bộ phạm vi của nó, dây và tải sẽ tạo ra chuyển động bên tối thiểu.

Thành phần dao động được di chuyển qua một góc 90 ° (45 ° ở hai bên của phương thẳng đứng), số lần uốn cho các tệp đính kèm loại Z là 20 000 và cho các phần đính kèm khác 10 000. Tốc độ uốn là 60 mỗi phút.

CHÚ THÍCH 2: Một uốn cong là một chuyển động 90 °.

Dây và các bộ phận liên quan của nó được quay qua một góc 90 ° sau một nửa số lần uốn, trừ khi dây phẳng được lắp.

Trong quá trình thử nghiệm, các dây dẫn được cung cấp ở điện áp định mức và được nạp với dòng điện định mức của thiết bị.

CHÚ THÍCH 3 Dòng điện không được truyền qua dây dẫn nối đất.

Thử nghiệm sẽ không dẫn đến

- ngắn mạch giữa các dây dẫn;

- đứt hơn 10% các sợi của bất kỳ dây dẫn nào;

- tách dây dẫn ra khỏi thiết bị đầu cuối của nó;

- nới lỏng bất kỳ bảo vệ dây;

- hư hỏng dây hoặc bảo vệ dây có thể làm giảm sự tuân thủ với tiêu chuẩn này;

- các sợi gãy xuyên qua lớp cách nhiệt và trở nên dễ tiếp cận.

CHÚ THÍCH 4 Dây dẫn bao gồm dây dẫn nối đất.

CHÚ THÍCH 5: Đoản mạch giữa các dây dẫn của dây được coi là xảy ra nếu dòng điện vượt quá giá trị bằng

đến hai lần dòng định mức của thiết bị.
