Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Khu vực mưa dọc: | Tùy chỉnh | Phạm vi kiểm tra: | IPX1 đến IPX2 |
|---|---|---|---|
| Khẩu độ mưa dọc: | .25 0,25mm | Khoảng cách lỗ mưa dọc: | 20mm |
| tốc độ quay: | 1r / phút | Đường kính của giai đoạn xoay nghiêng: | Ø600mm |
| Điểm nổi bật: | thử nghiệm chống thấm nước,thiết bị kiểm tra vật liệu |
||

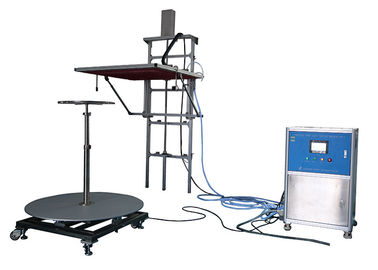

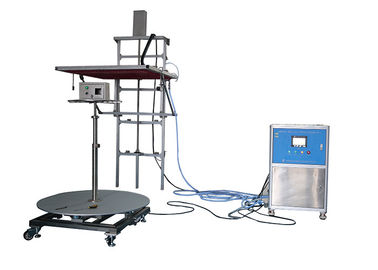

Điều khiển PLC độc lập IPX1 ~ 2 trong số Thiết bị kiểm tra độ không thấm nước theo tiêu chuẩn IEC60529 1240mm × 1240mm
Tiêu chuẩn : Mức độ bảo vệ theo tiêu chuẩn IEC60529 được cung cấp bởi vỏ bọc (Mã IP) của IPX1 và IPX2, IEC60884-1, IEC60335-1, IEC60598-1.
Ứng dụng : Nó được sử dụng để thử nghiệm IPX1 và IPX2.
Mẫu thử : Thiết bị thử có chức năng chống nước, như thiết bị điện tử, đèn, tủ điện, linh kiện điện, ô tô, xe máy, các sản phẩm điện (như dụng cụ ô tô, tất cả các loại công tắc, động cơ vi mô, v.v.).

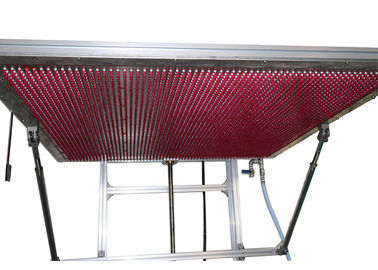

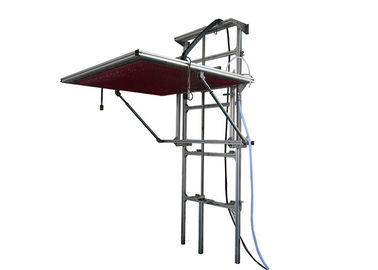

Tính năng : Sự tăng giảm của hộp nhỏ giọt được điều khiển bởi động cơ. Nó được trang bị bảng mục tiêu có thể xoay với tốc độ quay là 1r / phút để thử nghiệm IPX1; Nó cũng được trang bị góc xiên 15 ° để hỗ trợ mẫu cho thử nghiệm IPX2. Thiết bị này đi kèm với bộ lọc nước sạch có thể ngăn chặn pinhole gây nhiễu, nó được điều khiển bởi hệ thống điều khiển điện PLC và hoạt động trên màn hình cảm ứng.
.
Thông số :
| Mục | Tham số |
| Nguồn điện đầu vào | AC220V một pha, 50Hz |
| Cung cấp nước | Tốc độ dòng nước 10L / phút ± 5% nước sạch mà không bao gồm. Thiết bị này được trang bị bộ lọc nước sạch |
| Kiểm soát và vận hành | Điều khiển thông minh PLC, hoạt động màn hình cảm ứng màu 7 inch |
| Thời gian thử nghiệm | 0-999.9 phút |
| Kích thước bể nước | Kích thước phác thảo: WDH = 1100 × 800 × 350mm, bình chứa nước được bao kín hoàn toàn, vật liệu SUS304 |
| Khu vực thử nghiệm nhỏ giọt | 1240mm × 1240mm, có thể tùy chỉnh |
| Chiều cao nhỏ giọt | 200mm, có thể điều chỉnh |
| Tốc độ nhỏ giọt (Lưu lượng nước) | Chuyển đổi 1 + 0,05 0mm / phút hoặc 3 + 0,05 0mm / phút, áp dụng công nghệ lượng mưa được kiểm soát kỹ thuật số |
| Lỗ kim | .40,4mm |
| Khoảng cách giữa các lỗ | 20 mm |
| bàn xoay | Đường kính: Φ600mm speed Tốc độ quay1r / phút. Có thể tạm dừng 150 giây ở bốn khía cạnh, Thiết bị chịu lực tải 150 |
| Mẫu hỗ trợ | Góc xiên 15 ° |
| Lái xe nâng nước | Ổ đĩa động cơ, đường ray dẫn hướng vít để đảm bảo nâng và tự khóa ổn định |
| Phương pháp cài đặt | Treo tường hoặc loại sàn |
| Yêu cầu trang web | Phòng thử nghiệm chống nước chuyên dụng IP, Mặt đất phải bằng phẳng với chiếu sáng Công tắc rò rỉ chống nước 10A (hoặc ổ cắm) được sử dụng cho thiết bị. Với chức năng tốt của dòng vào và thoát nước. Lắp đặt mặt đất |
| Khu vực được bảo hiểm | WDH = 1500mm × 1500mm × 2650mm, kích thước có thể được đặt theo yêu cầu của khách hàng |
Xác định người dùng hoạt động
1. Xác định lượng mưa (dòng chảy) theo yêu cầu tiêu chuẩn.
Bởi vì hệ thống này là sử dụng công nghệ kiểm soát dòng chảy tự động, lượng mưa có thể được hiệu chỉnh trong màn hình này.
Phương pháp hiệu chuẩn: Kích thước của dòng nước xác định kích thước của lượng mưa, tỷ lệ giữa hai. Vì vậy, hãy đặt lưu lượng tương ứng với một lượng mưa nhất định, chuyển đến màn hình IPX1-2 và nhấn nút [Bắt đầu] trên bảng điều khiển để bắt đầu kiểm tra, hộp nhỏ giọt tự động tăng sau đó rơi từ trên xuống cho đến khi công tắc quang điện phát hiện mẫu, bắt đầu cấp nước. Nhấn dừng cấp nước Lưu lượng nước vào điều khiển tự động PID, sau khi dòng nước ổn định trong một khoảng thời gian, đo lượng mưa. Tăng giá trị thiết lập dòng chảy, tăng lượng mưa và ngược lại. Sau khi đạt được lượng mưa tiêu chuẩn, nhấn nút [Dừng] trên bảng để dừng kiểm tra. Nhập giá trị luồng vào cài đặt màn hình IPX1 hoặc IPX2. Để hoàn thành việc hiệu chuẩn lượng mưa tiêu chuẩn trước khi thí nghiệm.
2.Test với các tham số do người dùng xác định
Phương pháp vận hành tương tự như trên, đặt giá trị lưu lượng sau khi thu được dữ liệu lượng mưa, sau đó bắt đầu thử nghiệm.
