Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mẫu thử nghiệm: | Công tắc đèn tự thiêu 250v | Giá trị điện áp kỹ thuật số: | 0 ~ 300V |
|---|---|---|---|
| Vận hành: | 3 - 40 lần | Giá trị năng lượng kỹ thuật số: | No input file specified. |
| Kênh đầu ra: | 3 kênh | Ga tàu: | 3 trạm kiểm tra độc lập |
| Điểm nổi bật: | thiết bị kiểm tra ánh sáng,kiểm tra đèn |
||
PLC Control 250v Công tắc đèn tự thiêu Kiểm tra độ bền và hộp tải Hệ thống kiểm tra tích hợp
Tiêu chuẩn: IEC60669-1: 2017 khoản 19.3 và IEC60669-2-1: 2015 khoản 19.109
Các thông số kỹ thuật:
| Mục | Nội dung |
| Quyền lực | Một pha với mặt đất AC220V ± 5% / 50Hz |
| Hệ thống điều khiển công nghiệp thông minh | IPC: IPC-810E Phần mềm cấu hình: E5 Máy tạo dao động: Tektronix hoặc Agilent Mô-đun mua lại: nhiều
phun tĩnh điện bề mặt |
| Công tắc kiểm tra độ bền | Trạm: 3 trạm kiểm tra độc lập Hệ thống điều khiển: Màn hình cảm ứng LCD màu 7 inch + PLC + động cơ servo, Nó có giao diện liên lạc, thuận tiện cho việc sử dụng trực tuyến hoặc liên lạc với các thiết bị khác (như tải khác nhau), cho phép thu thập và thống kê dữ liệu. Kiểm tra đột quỵ: 0,1 100mm, có thể được đặt trước Tốc độ thử nghiệm: 0,1 200mm / s, có thể được đặt trước Thời gian bật / tắt: thời gian 'bật' sẽ là (25 + 5 0)% tổng chu kỳ và thời gian 'tắt' (750 -5)%, có thể đặt trước 0,1 ～ 99,9 Tốc độ hoạt động: 3 - 40 lần có thể được đặt, liên quan đến đột quỵ thử nghiệm, tốc độ thử nghiệm và cài đặt thời gian bật / tắt Phát hiện báo động: Mạch phát hiện tích hợp, khi phát hiện sản phẩm không đủ tiêu chuẩn, có một cảnh báo bằng âm thanh và hình ảnh và có các thông báo nhắc nhở bằng văn bản: 1) Khi công tắc được liên kết, dẫn truyền liên tục xảy ra; 2) Khi điện giật cháy hết, không thể kết nối được; 3) Khi đếm đến. Cổng kết nối tải: tải thử nghiệm khác nhau có thể được kết nối khi cần thiết, chẳng hạn như tải đèn dây tóc vonfram, tải bóng đèn bên ngoài, tải TV, tải cảm ứng, tải điện dung, tải động cơ, v.v. Kích thước: W1250mm × D650mm × H1150mm Trọng lượng: 100kg. |
| Hộp tự nạp đèn | Giá trị điện áp kỹ thuật số: Phạm vi 0 ~ 300V, độ chính xác 0,5, Giá trị công suất kỹ thuật số: 0 ~ 9KW, độ chính xác 0,5 Kênh đầu ra: 3 kênh (hai kênh là 250W và kênh còn lại là 400W) Chuyển đổi điện áp định mức: 250V ~, điện áp đầu vào có thể điều chỉnh, Tất cả các thông số vận hành được đặt ở 250V ~, bao gồm đỉnh W, I, I 2 t và các dạng sóng hiện tại. Xếp hạng hiện tại 10A, 13A, 16A, 20A Mỗi thiết bị cung cấp một thiết bị điều khiển đóng (màn hình cảm ứng chọn chức năng "hiệu chuẩn"), mỗi lần ở góc dẫn 90 độ, chức năng này có thể được sử dụng để hiệu chuẩn thiết bị ban đầu và xác minh đo lường. Với chức năng bảo vệ bật / tắt dài, thời gian bảo vệ 1 ~ 99S có thể được cài đặt sẵn, tắt báo động bảo vệ. |
Nguyên tắc kiểm tra:
IEC60669-1: 2017 và IEC60669-2-1: 2015, chỉ dành cho các công tắc có điện áp định mức 250V.
Mạch hộp tải phải phù hợp với Hình 12b và khoản 19.3, với cầu chỉnh lưu và tụ điện.

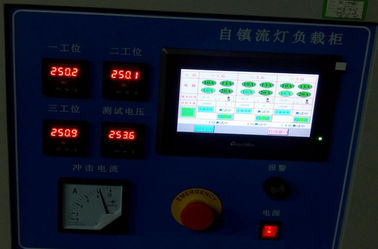

Hiển thị thiết bị: Đồng hồ đo điện và vôn kế trên thiết bị để theo dõi.
Phương pháp hiệu chuẩn:

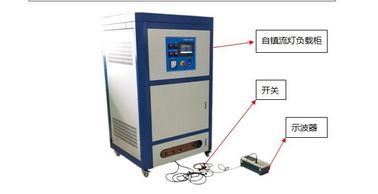

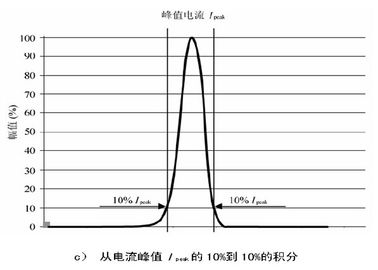

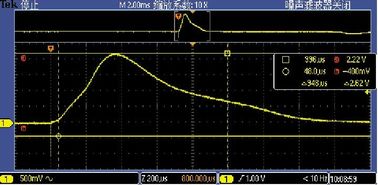

Quy trình kiểm tra thủ công và phương pháp hiệu chuẩn: mẫu công tắc được kết nối với đầu ra của hộp tải, máy hiện sóng được kết nối với cổng hiệu chuẩn và điện trở tiêu chuẩn 0,2 cấp (giá trị điện trở là 0,01 ohm) được nối tiếp với công tắc mạch và điện áp trên điện trở chuẩn được đọc bằng máy hiện sóng, Công thức chia điện áp cho điện trở để có được dòng điện (I = U / R = U / 0,01 = 100 * U), sơ đồ dạng sóng đo (GB16915 .1-2014 dạng sóng chuẩn để tham khảo) như sau:
Dữ liệu đo được sao chép vào máy tính và tín hiệu điện áp được lấy mẫu được tính bằng phần mềm Excel. Chia điện áp cho điện trở lấy mẫu (0,01 ohms) để thu được giá trị hiện tại đo được I = U / R = U / 0,01 = 100 * U.
Dữ liệu dạng sóng của 10A-100W được hiển thị trong bảng sau:
Để đảm bảo tính nhất quán và ổn định, dữ liệu trên yêu cầu nhiều hơn 5 phép đo (bao gồm cả lạnh và nóng), các giá trị đo được nằm trong các yêu cầu của tiêu chuẩn.
Phương pháp kiểm tra tự động:
Cài đặt mẫu công tắc để kiểm tra bộ kiểm tra độ bền của công tắc, để thiết bị đầu cuối công tắc được kết nối với thiết bị đầu ra hộp tải đèn tự phát và đường tín hiệu máy tính công nghiệp (máy hiện sóng) được kết nối với cổng hiệu chuẩn. Khi bộ kiểm tra độ bền của công tắc được kết nối với bộ điều khiển ổ đĩa lệnh để đóng công tắc, sóng hiện tại được gửi bởi hộp tải đèn tự phát được bật ở góc pha 90 ° và máy tính công nghiệp sẽ tự động thu thập các đỉnh hiện tại Tôi đạt cực đại , I 2 t và điện áp V và tính toán tự động, so sánh dữ liệu tiêu chuẩn, đưa ra phán đoán lỗi đủ điều kiện.
